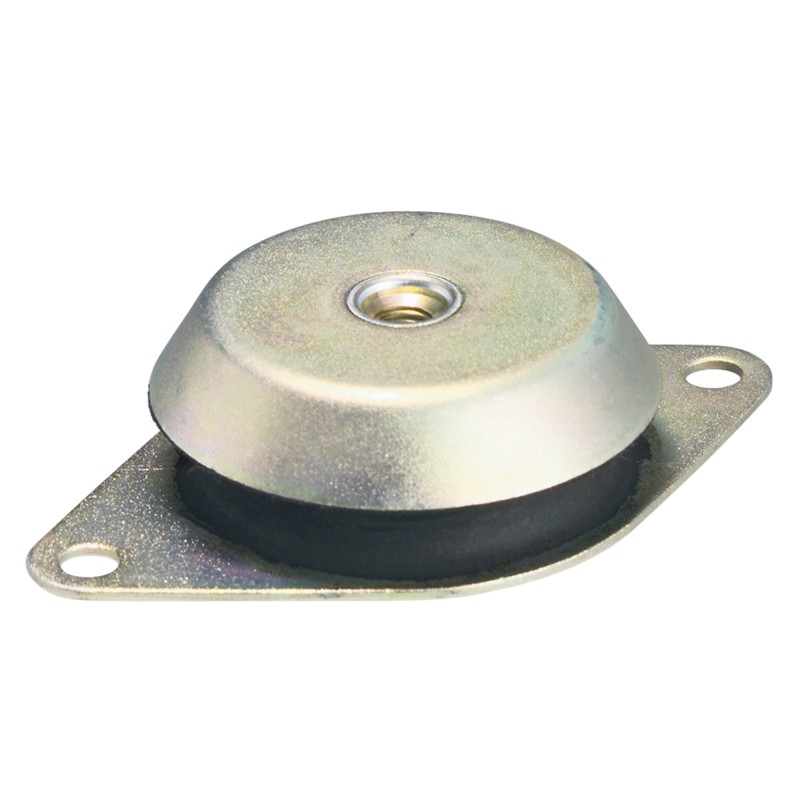

PAVZ
Absorbe les vibrations : caissons, ventilateurs, CTA.
Prévu pour des contraintes de compression seulement.
Température d’utilisation : –30 à +70°C

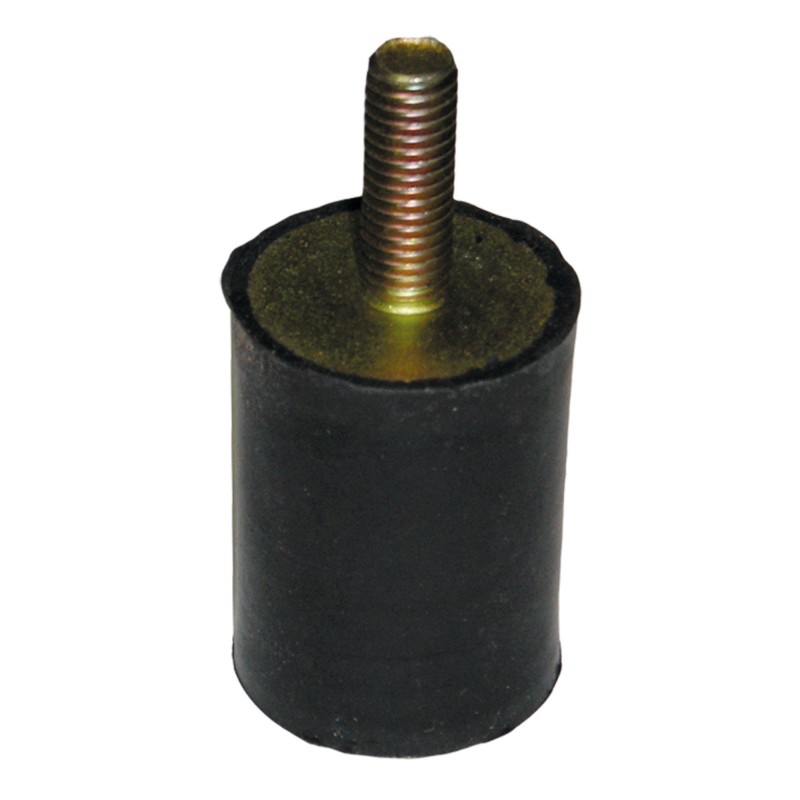

PAGT
Absorbe les vibrations : caissons, ventilateurs, CTA.
Prévu pour des contraintes de compression et de cisaillement.
Température d’utilisation : –30 à +70°C
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

PAVZ
Tailles 60, 80, 100, 150 et 200.

Matériau :
  • Partie élastomère : caoutchouc naturel noir.
  • Pièce de raccordement : acier zingué passivé jaune.
Tolérance suivant DIN 7715 M3.


PAGT
Tailles 20-28, 31-45, 50-71.

Matériau :
  • Partie élastomère : caoutchouc naturel, noir.
  • Pièce de liaison : acier zingué passivé jaune.
Tige filetée d’un côté et taraudage de l’autre.
Forme suivant DIN 95363 forme B.
Tolérance suivant DIN 7715 M3.





PAVZ

PAVZ_dim

Désignation

A

(mm)

C

(mm)

H

(mm)

G

B

(mm)

d

(mm)

S

(mm)

PAVZ 60

60

90

24

M6

76

6,2

3

PAVZ 80

80

120

27

M8

100

8,2

3

PAVZ 100

100

148

28

M10

124

10,2

3

PAVZ 150

150

214

39

M14

182

12,2

4

PAVZ 200

200

280

44

M18

240

14,5

5


Désignation

Dureté

(Shore A)

Capacité de charge Fz

(Kg)

Flèche

(mm)

PAVZ 60

75±5

45,0

3,0

PAVZ 80

60±5

80,0

4,5

PAVZ 100

75±5

247,5

4,5

PAVZ 150

75±5

390,0

7,0

PAVZ 200

45±5

572,0

8,0


PAGT - Tailles 20-28, 31-45, 50-71

PAGT-dim

Désignation

ØD (mm)

H (mm)

Dureté (Shore A)

PAGT 20-28

30±0.6

40±1

40

PAGT 31-45

50±0.8

45±1.3

40

PAGT 50-71

50±0.8

45±1.3

55


Désignation

G

S

(mm)

L

(mm)

Charge maxi

(Kg)

Flèche sz

(mm)

Constante d’élasticité Cz

(n/mm)

PAGT 20-28

M8

8±0.5

23±0.5

27

4.4

50

PAGT 31-45

M10

10±0.5

25±0.5

91

6.5

115

PAGT 50-71

M8

10±0.5

25±0.5

134

4.8

230
