PGVR - PGKR

Batteries à eau

Rectangulaires - Eau chaude ou froide

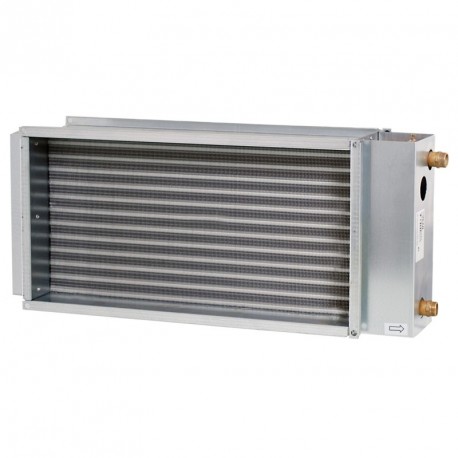

PGVR - PGKR Agrandir l'image

PGVR - PGKR

Batteries à eau


Rectangulaires - Eau chaude ou froide

Batterie chaude et froide OPTAIR® BATTERIES

  • PGVR : batterie terminale eau chaude
  • PGKR : batterie terminale eau froide
  • Simplicité d’installation et de maintenance.
Application
Batteries terminales à eau pour réchauffer ou rafraîchir l’air sur la totalité ou sur une partie d’un réseau de soufflage.
Raccordement par cadre sur gaine rectangulaire.
Bâtiments tertiaires

Bâtiments tertiaires
Bâtiments industriels et logistiques

Bâtiments industriels et logistiques

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

PGVR : alimentation eau chaude
  • 23 modèles avec une dimension de passage d’air de 250 x 150 à 1 200 x 600 mm,
  • Débit jusqu’à 10 370 m3/h.

PGKR : alimentation eau froide ou chaude pour un usage réversible
  • 22 modèles avec une dimension de passage d’air de 250 x 150 à 1 200 x 600 mm,
Débit jusqu’à 9 100 m3/h.
Description

PGVR
  • Carosserie en tôle Magnélis ZM200, pour environnements de classe de corrosion C4.
  • Raccordement femelle pour l’intégration d’une sonde antigel.
  • Échangeur avec tubes cuivre 2, 3 ou 4 rangs en fonction des tailles, ailettes en aluminium pas 2,5 mm, pression maximum 1 000 kPa, température maximum 150°C.
  • Tubes de raccordement : filetage standard.
  • Évent en point haut et purge en point bas, prise pour sonde antigel.
  • Montage dans gaine horizontale ou verticale.
  • Classe d’étanchéité C selon la norme EN 15 727.
  • Même modèle pour connexion à gauche ou à droite.

PGKR
  • Caisson en tôle Magnelis ZM 310, pour environnements de classe de corrosion C5.
  • Bac de condensats en Inox 304 avec raccord ½ pouce, réversible gauche/droite. Démontage simple du bac pour le nettoyage et la maintenance.
  • Échangeur avec tubes cuivre 3 ou 4 rangs, ailettes en aluminium pas 2,0 mm, pression maximum 1 000 kPa, température maximum 100°C.
  • Ailettes à revêtement hydrophile pour une meilleure évacua­tion de l’eau.
  • Tubes de raccordement : filetage standard.
  • Évent en point haut et purge en point bas.
  • Montage en gaine horizontale.
  • Certificat d’hygiène par le ILH Berlin.
  • Même modèle pour connexion à gauche ou à droite.
  • Au delà de 2.5m/s il est recommandé de mettre en place un séparateur de gouttelettes DEKR, disponible en option. Il peut être monté quel que soit le sens de l’air, après l’échangeur. Il est facilement accessible une fois le bac à condensat démonté.
PGVR

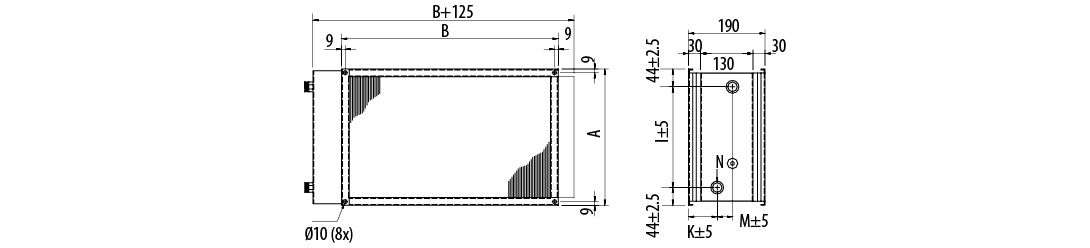

PGVR-dim

PGVR 2 RANGS
Désignation * A B I K M Volume d’eau (l) Poids (kg)
PGVR 250x150 2R 3/4 188 288 113 84 22 0,3 5,0
PGVR 400x200 2R 3/4 238 438 150 63 43 0,7 5,5
PGVR 500x250 2R 3/4 288 538 200 63 43 0,8 7,0
PGVR 500x300 2R 3/4 338 538 250 63 43 1,2 8,0
PGVR 500x400 2R 3/4 438 538 350 63 43 1,5 8,5
PGVR 600x300 2R 3/4 338 638 250 63 43 1,3 9,0
PGVR 600x350 2R 3/4 388 638 300 63 43 1,5 10,0
PGVR 700x400 2R 1 438 738 350 61 47 2,5 12,5
PGVR 800x400 2R 1 438 838 350 61 47 2,7 13,5
PGVR 800x500 2R 1 538 838 450 61 47 3,4 16,0
PGVR 1 000x500 2R 1 538 1 038 450 61 47 4,1 18,5
PGVR 1 200x600 2R 1 638 1 238 545 61 47 5,7 27

* Raccordement eau en pouce

PGVR 3 OU 4 RANGS
Désignation * A B I K M Volume d’eau (l) Poids (kg)
PGVR 400x200 4R 3/4 238 438 150 63 65 1,2 7,0
PGVR 500x250 4R 3/4 288 538 200 63 65 1,4 9,0
PGVR 500x300 4R 1 338 538 250 63 65 2,2 10,5
PGVR 500x400 4R 1 438 538 350 61 47 3,0 11,0
PGVR 600x300 4R 1 338 638 250 63 65 2,6 11,5
PGVR 600x350 4R 1 388 638 300 63 65 3,0 13,0
PGVR 700x400 3R 1 438 738 350 66 58 3,5 15,5
PGVR 800x400 3R 1 438 838 350 66 58 3,9 14,5
PGVR 800x500 3R 1 538 838 450 66 58 4,9 19,0
PGVR 1 000x500 3R 1 538 1 038 450 66 58 5,9 22,5
PGVR 1 200x600 3R 1 1/4 638 1238 545 66 58 8,6 32,5

* Raccordement eau en pouce

PGKR

PGKR-dim


PGKR 3 RANGS
Désignation * A B I K M Volume d’eau (l) Poids (kg)
PGKR 400x200 3R 3/4 238 438 70 176 43 0,7 11,0
PGKR 500x250 3R 3/4 288 538 120 176 43 1,0 15,0
PGKR 500x300 3R 3/4 338 538 175 176 43 1,2 16,0
PGKR 500x400 3R 3/4 438 538 270 176 43 2,2 16,5
PGKR 600x300 3R 3/4 338 638 170 176 43 1,5 17,0
PGKR 600x350 3R 3/4 388 638 220 176 43 1,7 19,0
PGKR 700x400 3R 1 438 738 250 170 55 3,1 24,0
PGKR 800x400 3R 1 438 838 251 170 55 3,9 27,0
PGKR 800x500 3R 1 538 838 340 170 55 4,4 30,0
PGKR 1 000x500 3R 1 538 1 038 350 170 55 5,5 35,0
PGKR 1 200 x 600 3R 1 1/2 638 1 238 450 170 44 6,4 38,0

* Raccordement eau en pouce


PGKR 4 RANGS
Désignation * A B I K M Volume d’eau (l) Poids (kg)
PGKR 250x150 4R 3/4 188 288 70 165 65 0,6 12,0
PGKR 400x200 4R 3/4 238 438 70 176 43 0,9 13,0
PGKR 500x250 4R 3/4 288 538 120 176 43 1,4 18,0
PGKR 500x300 4R 3/4 338 538 175 176 43 1,6 19,0
PGKR 500x400 4R 3/4 438 538 270 176 43 3,0 19,5
PGKR 600x300 4R 3/4 338 638 170 176 43 2,0 20,0
PGKR 600x350 4R 1 388 638 220 176 43 2,3 23,0
PGKR 700x400 4R 1 438 738 250 170 55 4,1 29,0
PGKR 800x400 4R 1 438 838 251 170 55 5,1 33,0
PGKR 800x500 4R 1 1/4 538 838 340 170 55 5,9 36,0
PGKR 1 000x500 4R 1 1/4 538 1 038 350 170 55 7,4 42,0

* Raccordement eau en pouce

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-PGVR-PGKR.pdf Ajouter à votre panier CT-Mars25-PGVR - PGKR

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-PGVR-PGKR.pdf Ajouter à votre panier CP-Mars25-PGVR - PGKR

Fermer Ouvrir Notices d'installation

Notice installation (NT)

pdf Ajouter à votre panier NT_FNS-171950-03_PGVR_150528
pdf Ajouter à votre panier NT_FNS-172355-03_PGKR_150528

Notice installation (NT) Autre

pdf Ajouter à votre panier NT_FNS-172373_DEKR_150528

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

pdf Ajouter à votre panier CE_PGKR-PGVR-CWWC-CWKC_100322 Média verrouillé
OPTAIR Batterie à eau terminale
Accédez au logiciel en ligne Média verrouillé
TOUTES APPLICATIONS
OPTAIR-Batteries-eau.png Sélection de batteries terminales
  • Dimensionnement de batteries terminales chaudes/froides/réversibles à eau ou à détente directe..
  • Puissance thermique à développer ou température d’air en sortie.
  • Régime d’eau, eau glycolée (éthylène et propylène glycol), fluide frigorigène pour la batterie.
  • Limitations de perte de charge sur l’eau ou le fluide et sur l’air, de vitesse d’air.
