JBRE AC PR

Caissons d'extraction C4 - Régulés - Pression constante

Entraînement direct - Réaction - AC < 12 000 m3/h

Flag Nouveau

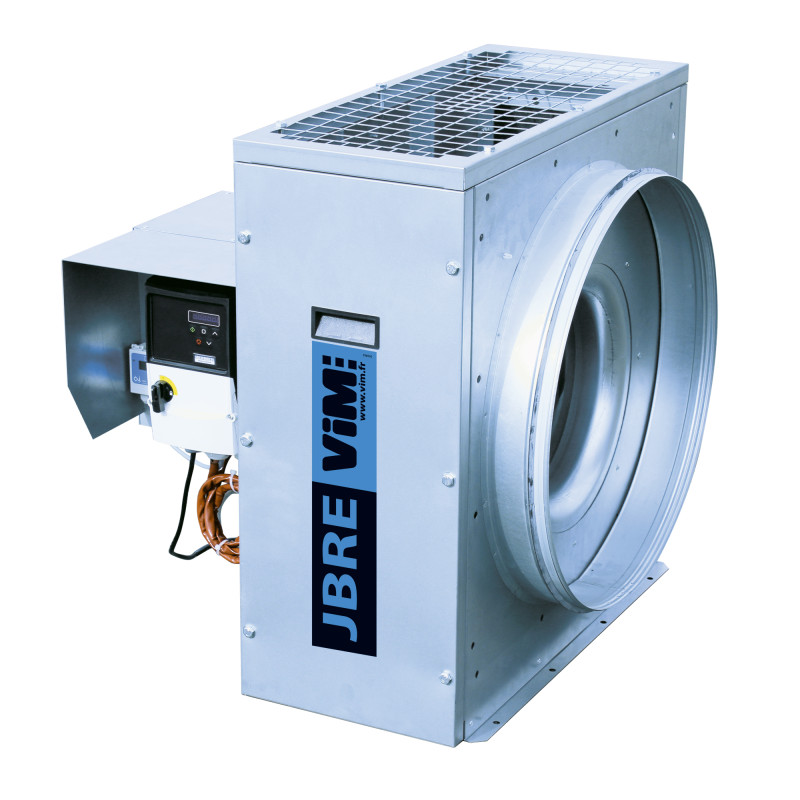

JBRE AC PR VM Agrandir l'image

JBRE AC PR

Caissons d'extraction C4 - Régulés - Pression constante


Entraînement direct - Réaction - AC < 12 000 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP
PIC-Isolation-acoustique-01.jpg Pression régulée VMC Hygro - Cdep 2 Maintenance facilitée OPTAIR VMC, RT CONSO

  • Moteur AC hors du flux d’air
  • Bon rapport qualité / performance / prix
  • Roue à réaction haute performance
  • Fonctionnement à pression constante COP
  • Monophasé et triphasé
  • Conformité Avis Technique Hygro - Cdep 2
Applications :
En neuf ou rénovation.
Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en bâtiments résidentiels collectifs.
Reprise d’air en locaux tertiaires.
Ideal pour le remplacement des gammes HUCF ECO / HUCF en rénovation.
Bâtiments résidentiels collectifs

Bâtiments résidentiels collectifs
Bâtiments tertiaires

Bâtiments tertiaires

Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 200 à 12 000 m3/h.
6 tailles : 20/30/45/70/80/115.
Refoulement vertical d’usine, configurable sur site :
  • Intervertir une trappe latérale et la grille pour modifier l’orientation du rejet
  • Inverser le variateur de fréquence sans le décâbler pour changer le sens d’accès à celui-ci.
  • Obligation de changer le sens du variateur lors de l’utilisation de l’option JBRZ04 pour un refoulement horizontal à droite.
Configurations disponibles :
  • VM : aspiration horizontale et refoulement vertical

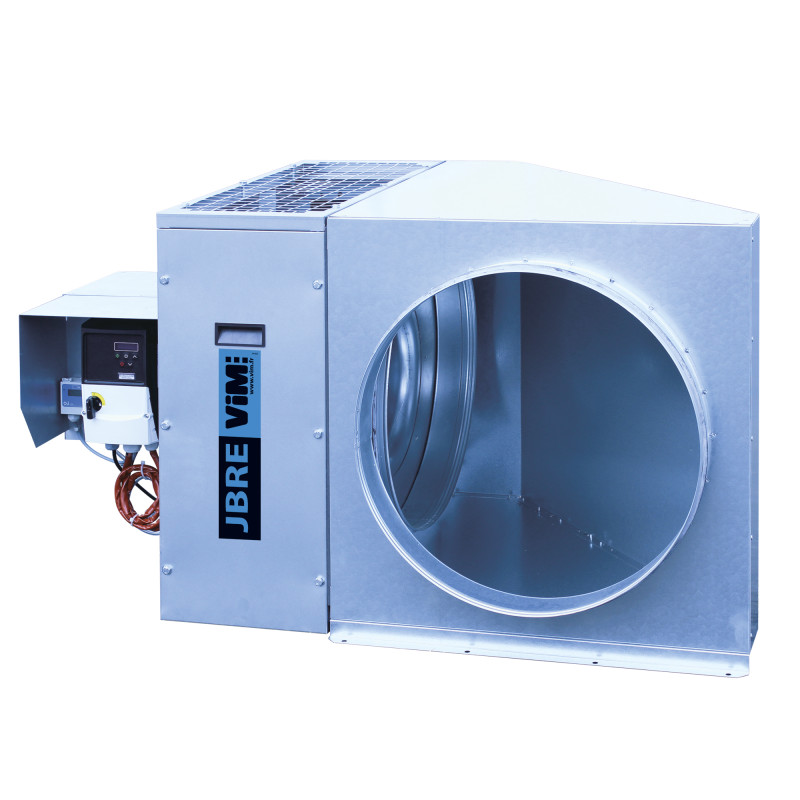

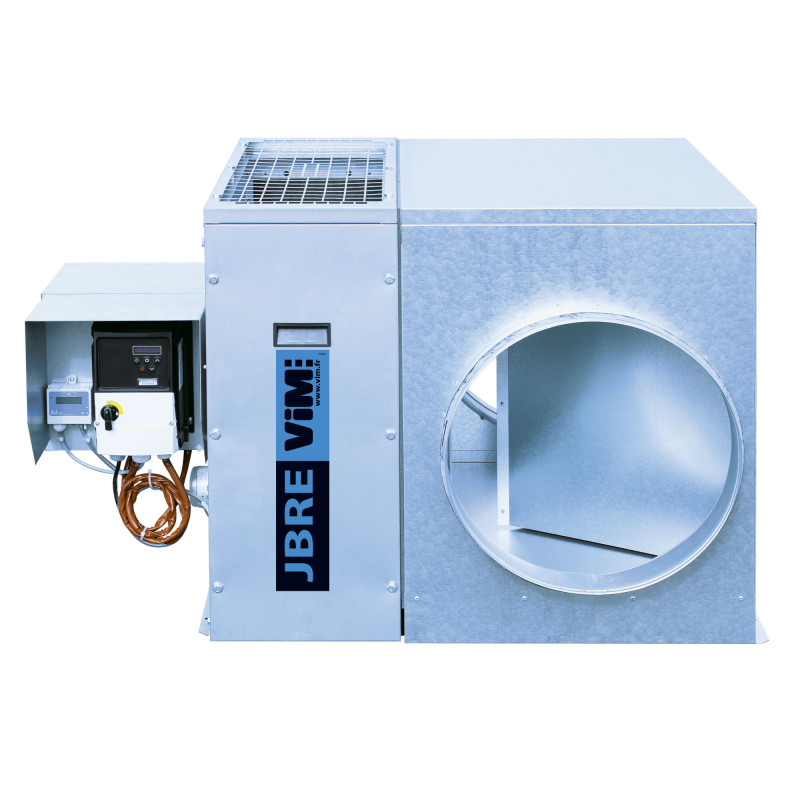

  • VD : double aspiration horizontale et refoulement vertical
JBRE AC PR - Principales pièces détachées

Construction
  • Caisson en tôle d’acier galvanisé Z275, 4 points de fixation.
  • Poignées permettant la manutention.
  • Variateur de fréquence pré-câblé IP66 monté/câblé sur le caisson, équipé d’un interrupteur de proximité cadenassable (INTZ).
    • Alimentation variateur mono 230V, sortie moteur tri 230V.
    • Alimentation variateur tri 400V, sortie moteur tri 400V.
    • 1 sortie contact sec programmable (défaut, marche) disponible.
    • Communication MODBUS intégrée.
  • BDEZ : Dépressostat monté, raccordé aérauliquement, réglé d’usine à 80Pa, non modifiable.
  • Turbine à réaction haute performance en acier galvanisé Z275.
  • Accouplement direct.
  • Piquage de raccordement avec joints d’étanchéité classe D.
Motorisation
  • Moteur AC hors du flux d’air : IP55, IE3, classe F, triphasé 230/400V, 50Hz, protection thermique intégrée à contact fermé au repos (PTO), à raccorder pour une utilisation en reprise d’air dans les locaux tertiaires (non 400°C 1/2h).
  • Protection thermique gérée par électronique et agréée pour un fonctionnement C4.
Régulation VCHV
  • Fonctionnement à pression constante COP.
  • Coffret de régulation, IP54, monté et câblé d’usine :
    • Touches de réglage de consigne,
    • Affichage en clair de la mesure de pression et de la consigne réglée.

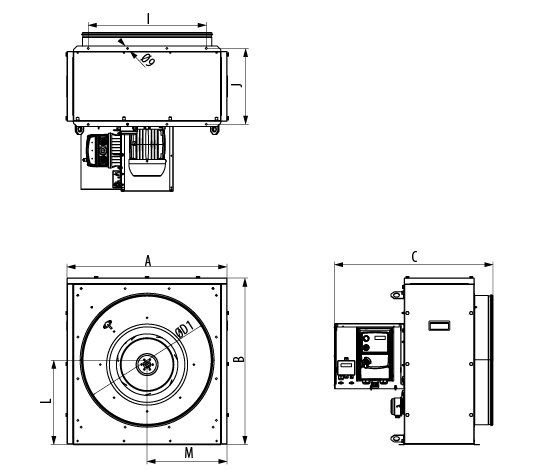

JBRE AC PR VM
Taille A  B  B' C  ØD1  E F J L  M  Poids (Kg)
sans JBRZ 03
20 550 630 580 577 400 507 356 225 345 275 35
30 575 655 605 643 450 573 386 287 375 287,5 40
45 691 791 721 683 560 613 516 328 415 345,5 46
70 771 851 801 715 630 645 576 360 465 385,5 61
80 873 954 904 767 710 697 666 376 510 436,5 76
115 1146 1226 1176 830 800 720 966 393 646 573 107

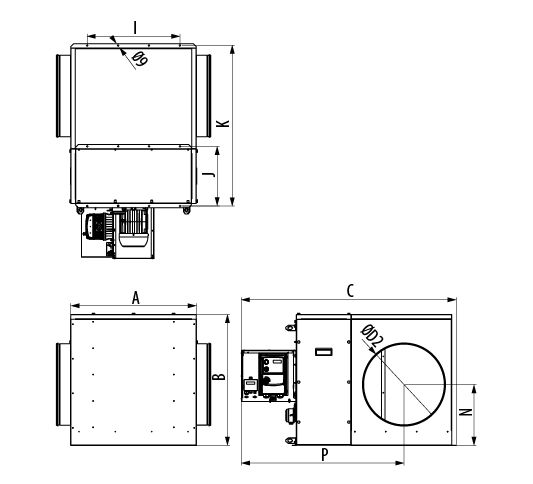

JBRE AC PR VD

Taille A B C ØD2 I J K P N Poids (kg)
20 550 580 973 355 350 225 675 727 350 50
30 575 605 1139 400 380 287 841 839 350 57
45 691 721 1181 450 510 321 882 894 335 68
70 771 801 1213 500 570 360 915 912 360 83
80 873 904 1365 630 660 376 1067 996 415 107
115 1146 1176 1496 630 960 393 1157 1082 460 155
