GA - GA GAZ - GG
Conduits flexibles
Galva ou alu - Semi rigides
Agrandir l'image
GA - GA GAZ - GG
Nouveau produit

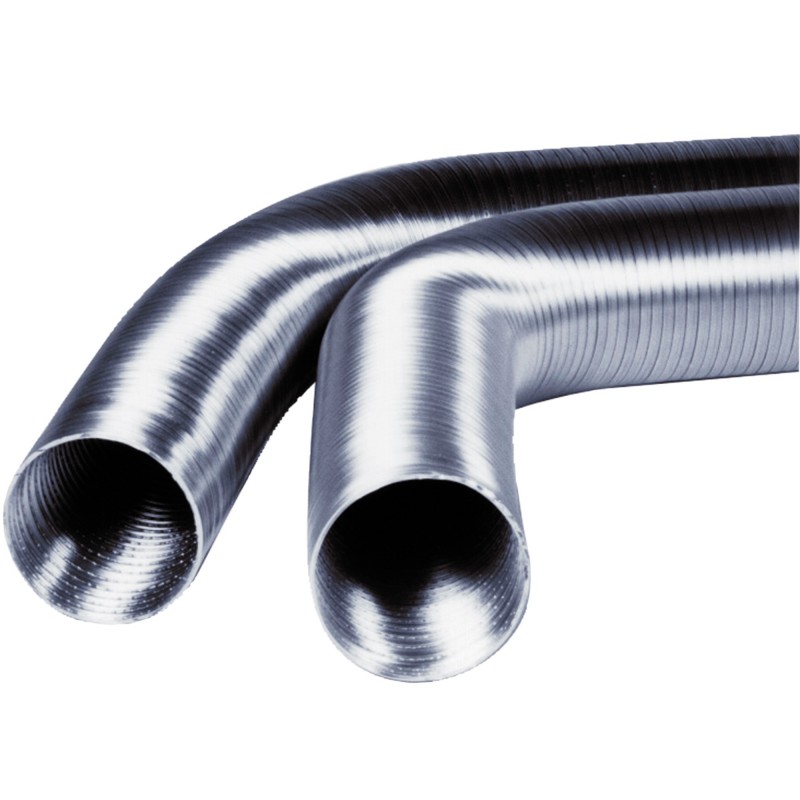

- GA : Conduit flexible alu non isolé semi rigide M0 - 3 m
- GA GAZ : Conduit flexible alu non isolé spécial gaz M0 - 1,5 m
- GG : Conduit flexible acier galva non isolé M0 - 3 m
- GA ISO : Conduit flexible alu isolé M0/M0 - 3 m
Commander en ligne
-
Gamme
-
Encombrement
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
GA : Conduit flexible alu non isolé semi rigide M0 - 3 m
GA GAZ : Conduit flexible alu non isolé spécial gaz M0 - 1.5 m
GA GAZ - 125/132 : liaison bouche-chaudière, diamètre interne de 125 mm, diamètre externe 132 mm.
GG : Conduit flexible acier galva non isolé M0 - 3 m
GA ISO : Conduit flexible alu isolé M0/M0 - 3 m
- Classé A1 : incombustible.
- Aluminium, épaisseur 12/100 mm.
- Conforme au DTU 68-3.
- Conditionné par longueurs de 3 m comprimées à 0,6 m.
- Tenue à la température : -30°C à +300°C.
- Rayon de courbure :
- Ø < 200 : R ≈ 1 Ø ; Ø 200 à 315 : R ≈ 1,5 Ø ; Ø > 315 : R ≈ 2 Ø.
GA GAZ : Conduit flexible alu non isolé spécial gaz M0 - 1.5 m
- Classé A1 : incombustible.
- Aluminium semi-rigide, agréé QUALIGAZ A5, épaisseur 15/100 mm.
- Conforme au DTU 68-3 (VMC Habitat collectif spécial Gaz standard).
- Conditionné par longueurs de 1,5 m comprimées.
- Température d’utilisation : 250°C.
- Température de pointe : 300°C.
- Rayon de courbure : R ≈ 1Ø.
GA GAZ - 125/132 : liaison bouche-chaudière, diamètre interne de 125 mm, diamètre externe 132 mm.
- Fourni avec un manchon mâle pour le raccordement de la chaudière.
GG : Conduit flexible acier galva non isolé M0 - 3 m
- Classé A1 : incombustible.
- Acier galva, épaisseur 8/10 (Ø80 à 200), 10/10 (au-dessus).
- Conforme au DTU 68-3.
- Conditionné par longueurs de 3 m, comprimées jusqu’au Ø 200.
- Tenue à la température : -30°C à +300°C.
- Rayon de courbure :
- Ø < 200 : R ≈ 1 Ø ; Ø 200 à 315 : R ≈ 1,5 Ø ; Ø > 315 : R ≈ 2 Ø.

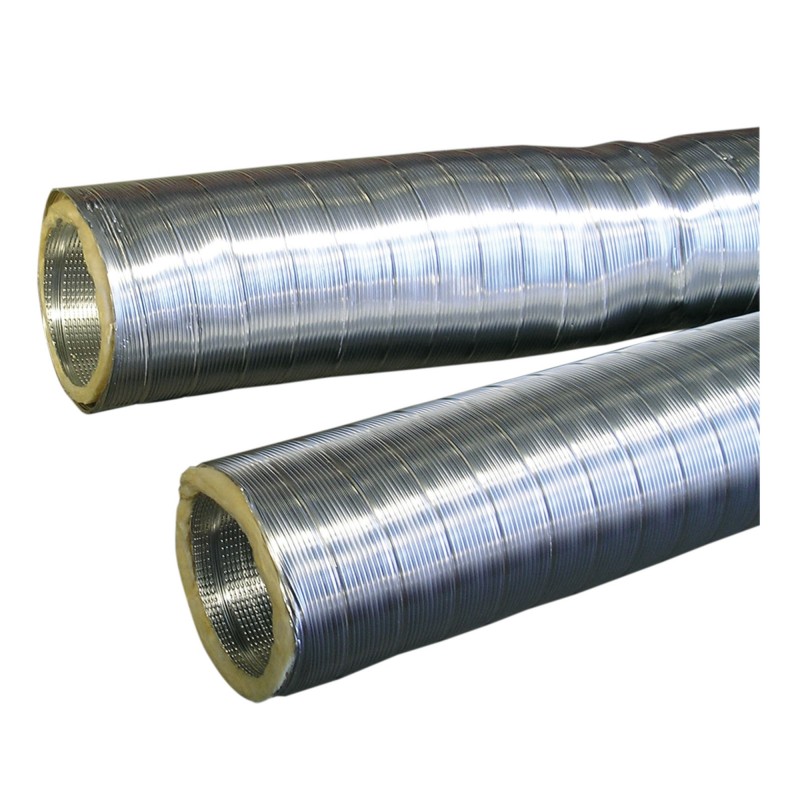

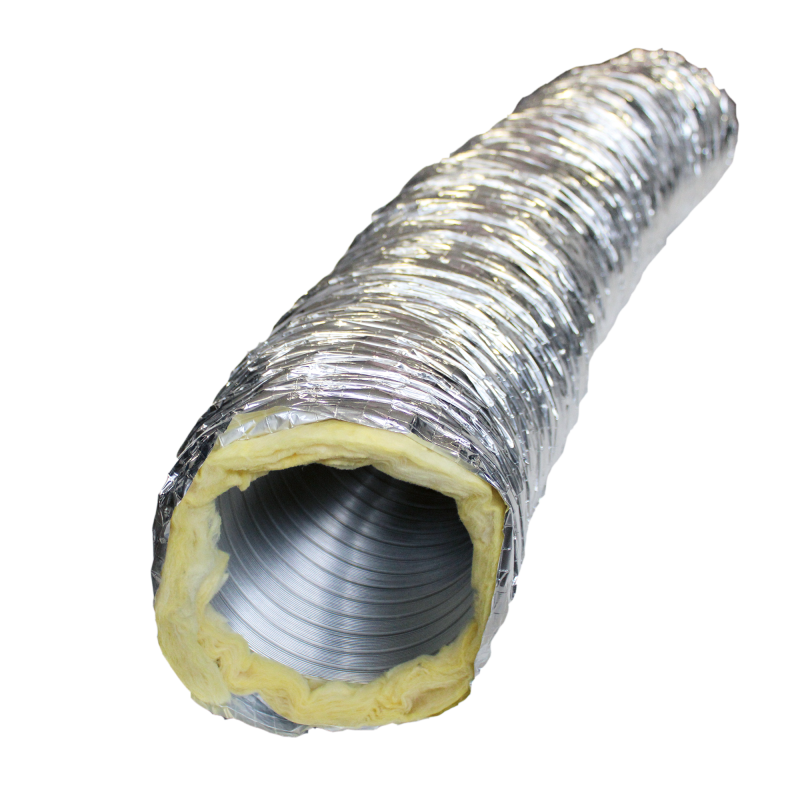

GA ISO : Conduit flexible alu isolé M0/M0 - 3 m
- Isolé phoniquement.
- Classé A2-s1-d0 (M0/M0).
- Intérieur/extérieur : aluminium, épaisseur 12/100 mm, isolant laine de verre 25 mm d’épaisseur.
- Conditionné par longueurs de 3 m, non comprimées.
- Tenue à la température : -30°C à +250°C.
- Rayon de courbure :
- Ø < 200 : R ≈ 2 Ø ; Ø 200 à 315 : R ≈ 2,5 Ø ; Ø > 315 : R ≈ 3 Ø.
|
GA ISO Données acoustiques |
|||||||
|
Ø mm |
Atténuation par bande de fréquence |
||||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
80 |
3 |
6,5 |
128 |
25,7 |
32,9 |
45,9 |
57,3 |
|
100 |
2,5 |
5 |
11,5 |
30,5 |
40 |
21,5 |
11,5 |
|
125 |
2 |
4 |
10 |
29 |
38 |
20,5 |
11 |
|
160 |
1 |
3,5 |
9 |
27,5 |
29 |
12,5 |
8,5 |
|
200 |
0,5 |
2,5 |
7,5 |
26 |
34 |
18 |
10 |
|
250 |
0,5 |
2 |
6 |
24,5 |
32 |
17 |
9,5 |
|
315 |
0,5 |
1,5 |
18 |
23 |
30,5 |
15,5 |
9 |
|
400 |
0,5 |
1 |
17 |
21,5 |
29,5 |
14,5 |
8,5 |
