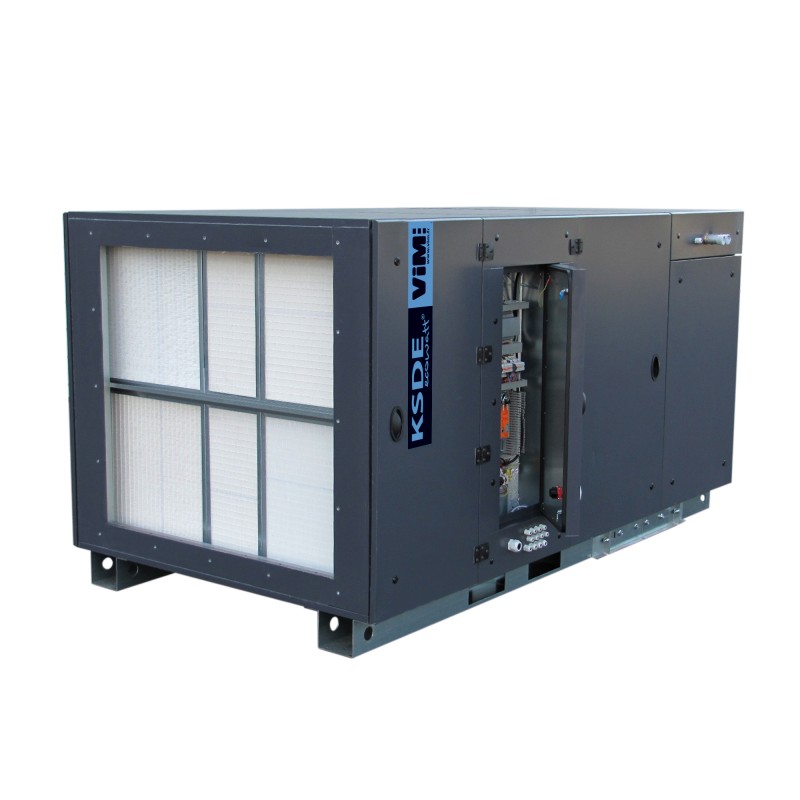

KSDE ECOWATT

CTA simple flux

Compactes - Réaction - ECM < 24 000 M3/h

Agrandir l'image

KSDE ECOWATT

CTA simple flux

Compactes - Réaction - ECM < 24 000 M3/h

	Conforme ErP 2018 - UVNR				Filtres Livrés en standard : Filtres plissés FIFI M5 ePM10 50%. Filtres additionnels disponibles en option : Filtres miniplis HPE FIFI F7 ePM1 55%. Filtres miniplis HPE FIFI F9 ePM1 80%. Options supplémentaires en tailles 160 et 200 : Filtres à poches FIFI F7 ePM1 60%. Filtres dièdre FIFI F7 ePM1 55%. Filtres à poches FIFI F9 ePM1 85%. Filtres dièdre FIFI F9 ePM1 80%.

Régulation communicante Modbus et BACnet
Batteries intégrées dans la CTA
Haut niveau de finition et performance
Ventilateur roue libre à réaction
Double peau isolation laine de roche 50 mm
Enveloppe adaptée aux environnements C5
Moteur ECM basse consommation

Application
Introduction d'air neuf, chauffage et climatisation.
Installation à l’intérieur ou à l'extérieur.
Température d'air traité -25 à +40°C.

Bâtiments tertiaires

Bâtiments industriels et logistiques

Bâtiments pour la restauration

CAO/BIM

CAD : KSDE ECOWATT 40 Document verrouillé

CAD : KSDE ECOWATT 55 Document verrouillé

CAD : KSDE ECOWATT 75 Document verrouillé

CAD : KSDE ECOWATT 95 Document verrouillé

CAD : KSDE ECOWATT 120 Document verrouillé

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débits de 2 000 à 24 000 m³/h.
5 tailles monoblocs 40 / 55 / 75 / 95 / 120 et 2 tailles biblocs 160 et 200.
9 modèles selon les types de batteries intégrées :

	Électrique	Eau chaude	Eau froide	Eau réversible	Détente directe
EI	■
EIX	■				■
EIF	■		■
EC		■
ER				■
ECF		■	■
EX					■
ERC		■		■
ERR				■ x2

Configurations :

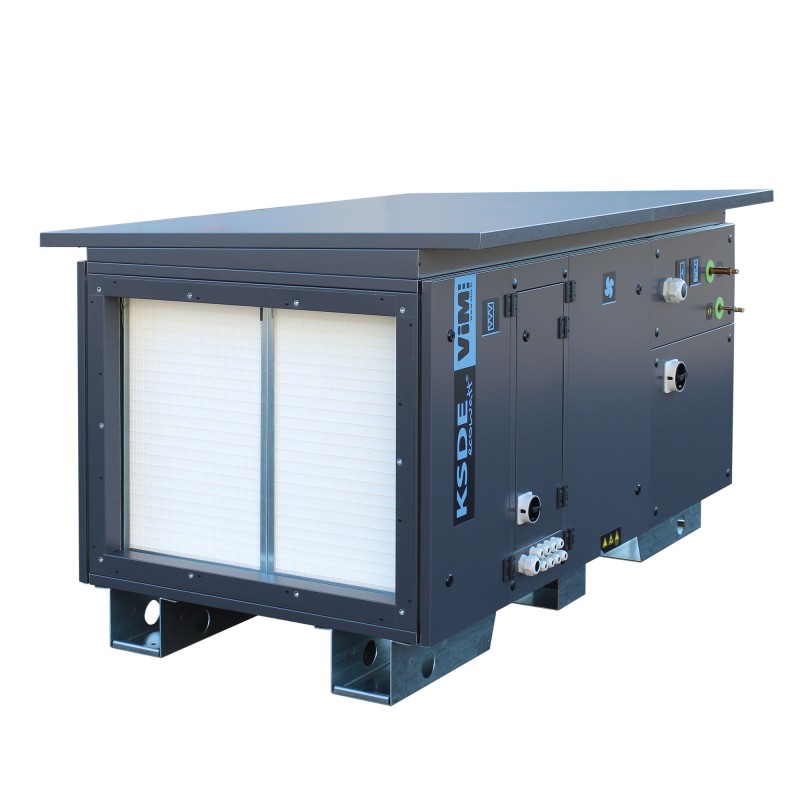

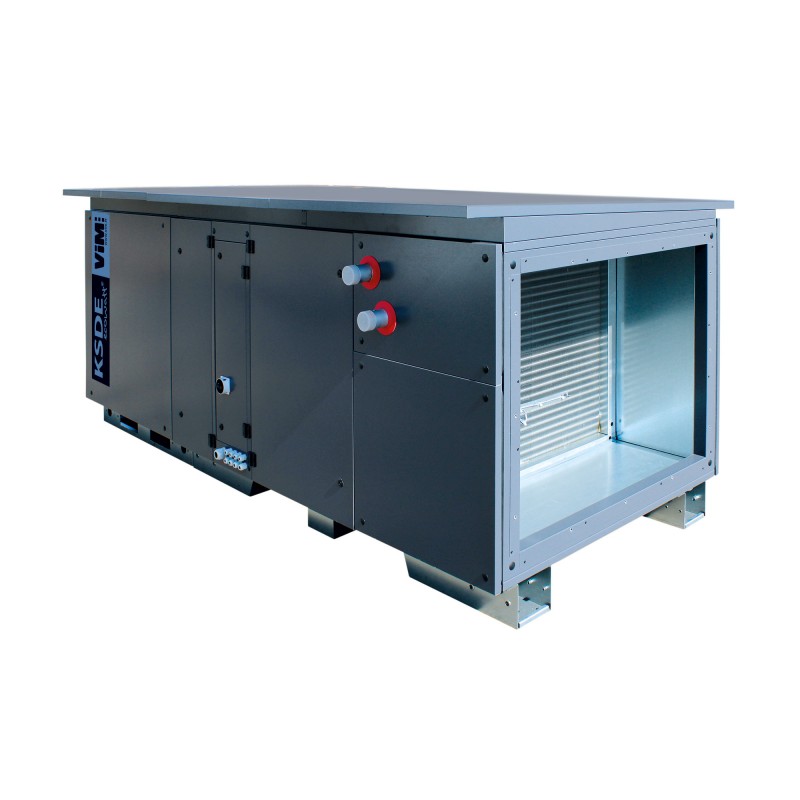

Extérieure avec toiture montée :
- EXD : servitude à droite,
- EXG : servitude à gauche.
Intérieure sans toiture :
- D : servitude à droite,
- G : servitude à gauche.

Régulation :

Automate CORRIGO intégré spécifique VIM.
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP.
Commande tactile déportée ETD2.
Caisson de mélange isolé KSDE CMI.

Description :

Classification selon EN 1886: D1/L2/F9/T2/TB2 (tests TUV)

Construction :

Construction en ligne, raccordement par piquages rectangulaires.
Intérieur et extérieur en acier allié (Zn-Al-Mg) ZM310, résistance à la corrosion C5.
Structure autoportante en panneaux double peau 50 mm.
Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3,
- Conductivité thermique 0,037 W/(m.k) (20/80°C).
- Classement au feu A1 selon la norme EN 13 501.1.
Ventilateur à réaction de type roue libre métallique (incombustible A1) associé à un moteur à commutation électronique ECM.
Interrupteur monté/câblé.
Châssis en acier allié ZM310, épaisseur 3 mm.
Portes d'accès aux principaux composants montées sur charnières, ouverture par vis 1/4 de tour.
Registre étanche motorisé à l'intérieur de la CTA :
- Double fonction : protection antigel des batteries à eau et réponse à l'article CH 38 du règlement incendie dans les ER

Motorisation

Moteur triphasé avec protection électronique intégrée :
- KSDE 55 / 75 / 160 : Tri 400 V, 50/60Hz, IP54, classe B.
- KSDE 40 / 95 / 120 / 200 : Tri 400 V, 50/60Hz, IP55, classe F.

Filtration

Filtres livrés en standard : filtres miniplis FIFI M5 ePM10 50%.
Filtres additionnels disponibles en option :
- Filtres miniplis HPE FIFI F7 ePM1 55%.
- Filtres miniplis HPE FIFI F9 ePM1 80%.
Options supplémentaires en tailles 160 et 200 :
- Filtres à poches FIFI F7 ePM1 60%.
- Filtres dièdre FIFI F7 ePM1 55%.
- Filtres à poches FIFI F9 ePM1 85%.
- Filtres dièdre FIFI F9 ePM1 80%.

Régulation

Régulation CORRIGO montée/câblée, intégrée à l’unité dans un compartiment dédié, avec commande tactile déportée, permettant 3 modes de fonctionnement :

RÉGLAGES DES DÉBITS	APPLICATIONS CONSEILLÉES
MODE VAV - DÉBIT VARIABLE
Variation de la vitesse du ventilateur
- Débit fonction d’un signal 0-10 V issu de l'extraction, de la télécommande, d’une sonde extérieure (CO2, température, hygrométrie…) ou d'une commande déportée (M/A + variation).	- Compensation, asservie à une extraction de cuisine, - Installations monozones, nécessitant une adaptation de la ventilation en fonction de l’occupation.
MODE CAV - DÉBIT CONSTANT
Vitesse du ventilateur définie selon un débit précis
- Saisie manuelle (m3/h) de 3 consignes de débits type 0-PV-GV-BOOST. Fonctionnement manuel ou sur plage horaire. - Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.	- Installations nécessitant la maîtrise d’un ou plusieurs débits précis.
MODE COP - PRESSION CONSTANTE
Variation auto de la vitesse du ventilateur pour maintien d'une pression constante
- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.	- Installations multizones, associées à une modulation des débits terminaux.

KSDE livrée en mode CAV, sans accessoire.

Batteries électriques EI / EIX / EIR

Résistances acier Inox 304L.
Thermostats de sécurité : un thermostat à réarmement automatique, un thermostat à réarmement manuel.
Commande par train d'impulsion.
Post-ventilation.
Commande de délestage possible suivant caractéristiques de la batterie : délestage total pour les batteries 1 étage et délestage partiel ou total pour les batteries 2 étages.
L'alimentation éléctrique Tri 400V de la batterie électrique est séparée de l'alimentation principale, régulation et ventilateur(s).

Batteries à eau chaude/réversible EC / ECF / ER / ERC / EIR

Batterie 2, 3, 4, 6 ou 8 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium, cadre en acier galvanisé ; tubes de raccordement filetés.
Connexion à droite ou gauche dans le sens de circulation de l’air.
Protection antigel par sonde de contact.
Batterie(s) montée(s) sur glissière accessible par trappe latérale.
Bac de condensats Inox et séparateur de gouttelettes pour les versions réversibles.
Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.

Batterie à détente directe EX / batterie électrique et détente directe EIX : tailles 40 à 120

Batterie réversible 1 ou 2 circuits sur 4 rangs pour fonctionnement en condenseur ou en évaporateur ; tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé. Bac de récupération des condensats inox et séparateur de gouttelettes.
Prévoir un kit CTA avec le groupe à détente direct (hors fourniture) équipé de ses propres sondes et système de régulation de température. Dans le cas d'une batterie à détente directe, le régulateur CORRIGO gère, en dehors de la température de préchauffage sur les modèles EIX, uniquement la ventilation et ne gère pas la régulation de température en sortie de batterie DX.
Version EIX : préchauffage de la batterie à détente directe avec batterie électrique. Pilotage, point de consigne et post-ventilation de la batterie de préchauffage assurée par le Corrigo.
Régulation en mode COP non compatible avec une batterie à détente directe.

Caisson de mélange CMI

Module de mélange 1 ou 2 voies équipés de registre(s) motorisé(s) et de sonde(s) de température.
Construction identique au KSDE avec versions intérieure et extérieure.
Montage à l'aspiration de la CTA.
Le module 1 voie permet de modifier l'orientation de la prise d'air neuf.
Le module 2 voies permet de réaliser un mélange entre l'air neuf et l'air intérieur en fonction du taux de CO2 ou de la température ou de réaliser du recyclage.
Le pilotage des registres motorisés est assuré par la régulation du KSDE.
Choix possibles des positions des prises d'air neuf et d'air repris

Sélection traitement d'air

KSDE ECOWATT

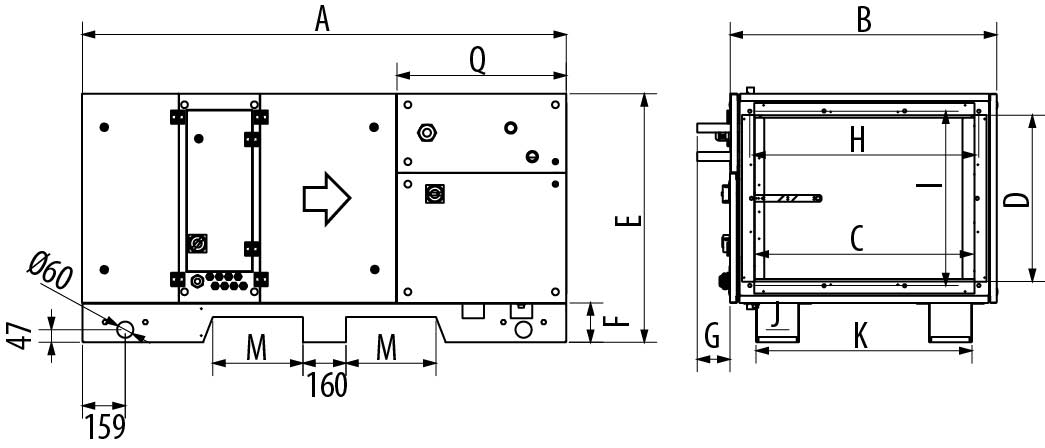

Modèle intérieur 40 à 120

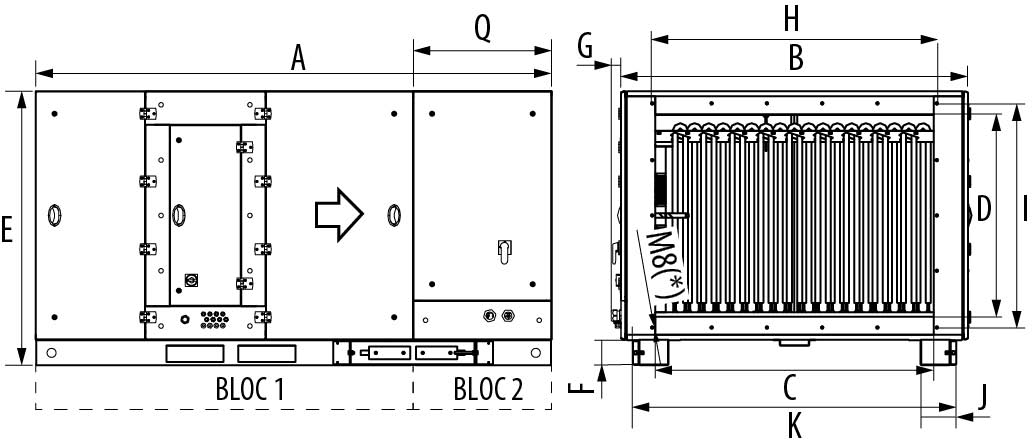

Modèle intérieur 160 - 200

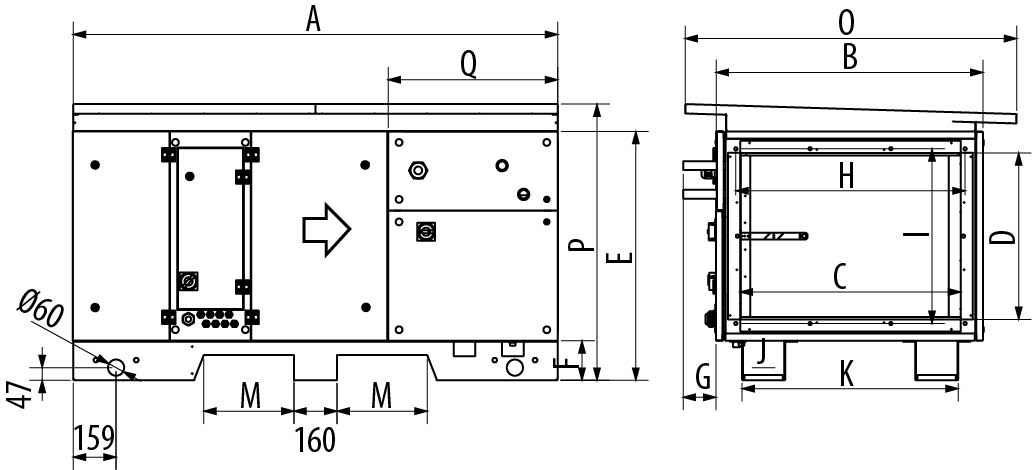

Modèle extérieur 40 à 120

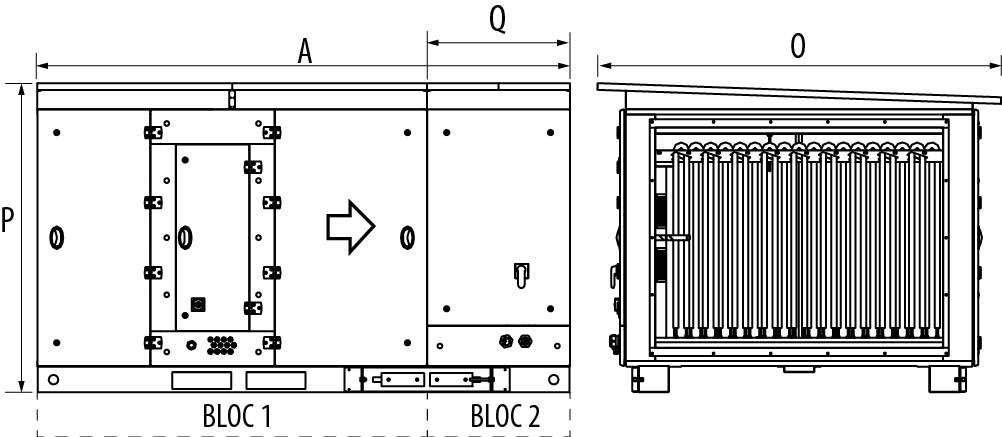

Modèle extérieur 160 - 200

Tailles	A	B	C	D	E	F	G (sauf EI)	G (EI)	H	I	J	K	M	O	P	Q
40	1774	716	546	546	850	155	120	54	574	574	160	570	322	955	950	585
55	1800	991	820	620	925	155	120	54	840	650	160	803	335	1232	1026	630
75	1864	988	820	830	1162	155	120	54	840	850	160	803	347	1232	1264	664
95	2000	1300	1094	830	1162	155	120	54	1140	850	160	1109	435	1541	1282	695
120	2350	1300	1094	1100	1460	155	120	54	1140	1150	160	1109	400	1541	1575	750
160	2800	1610	1210	1160	1485	140	100	65	1240	1216	160	1380	-	1820	1615	750
200	2800	1950	1515	1160	1485	140	100	65	1545	1216	160	1688	-	2120	1625	750

Tailles	Poids KSDE (kg)
	Modèle intérieur - Sans toiture								Modèle Extérieur - Avec toiture
	EI	EIX / EIF	EC	ER	EX	ECF	ERC	ERR	EI	EIX / EIF	EC	ER	EX	ECF	ERC	ERR
40	285	307	249	264	256	271	279	286	307	329	271	286	278	293	301	308
55	328	356	295	314	304	323	333	342	355	383	322	341	331	350	360	369
75	392	431	367	391	378	406	419	430	420	459	395	419	406	434	447	458
95	456	504	436	479	450	484	513	527	491	539	471	514	485	519	548	562
120	516	579	505	563	524	568	607	626	557	620	546	604	565	609	648	667
160	671	732	655	772	687	732	817	844	719	780	703	820	735	780	865	892
200	881	952	876	1017	907	963	1073	1100	938	1021	933	1074	964	1020	1130	1157
