PGCH - PGCV

Plénum pour grilles


Gammes GADD/GASD/GLBF/GAFI/GRAC

  • Plénums nus ou isolés
  • Plis internes pour clipsage des grilles

Applications :
Permettent le raccordement des grilles au réseau dans de bonnes conditions aérauliques.
Adaptés aux grilles : GADD/GASD-F ; GADD/GASD-A ; GLBF-A ; GAFI-A ; GRAC-A.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

  • 22 tailles de 200 x 100 à 800 x 300 mm
  • 2 versions : nu, isolé 5 faces.
  • PGCV-N : plénum nu avec piquage arrière (raccordement dans
  • l’axe de la grille).
  • PGCH-N : plénum nu avec piquage latéral (raccordement à 90° par rapport à l’axe de la grille).
  • PGCH/V-I5F : plénum isolé sur 5 faces avec de la mousse de polyéthylène grise de 5 mm.

Description
  • Plénum en acier galvanisé à bords droits.
  • Équipé de plis internes pour un bon clipsage de la grille.
  • Points de fixations intégrés Ø 6
  • Isolant : mousse polyéthylène grise 5 mm M1.
  • RPTP : registre en tôle perforée, s’emboîte directement dans le piquage du plénum et dans le conduit, cordelette de manœuvre.

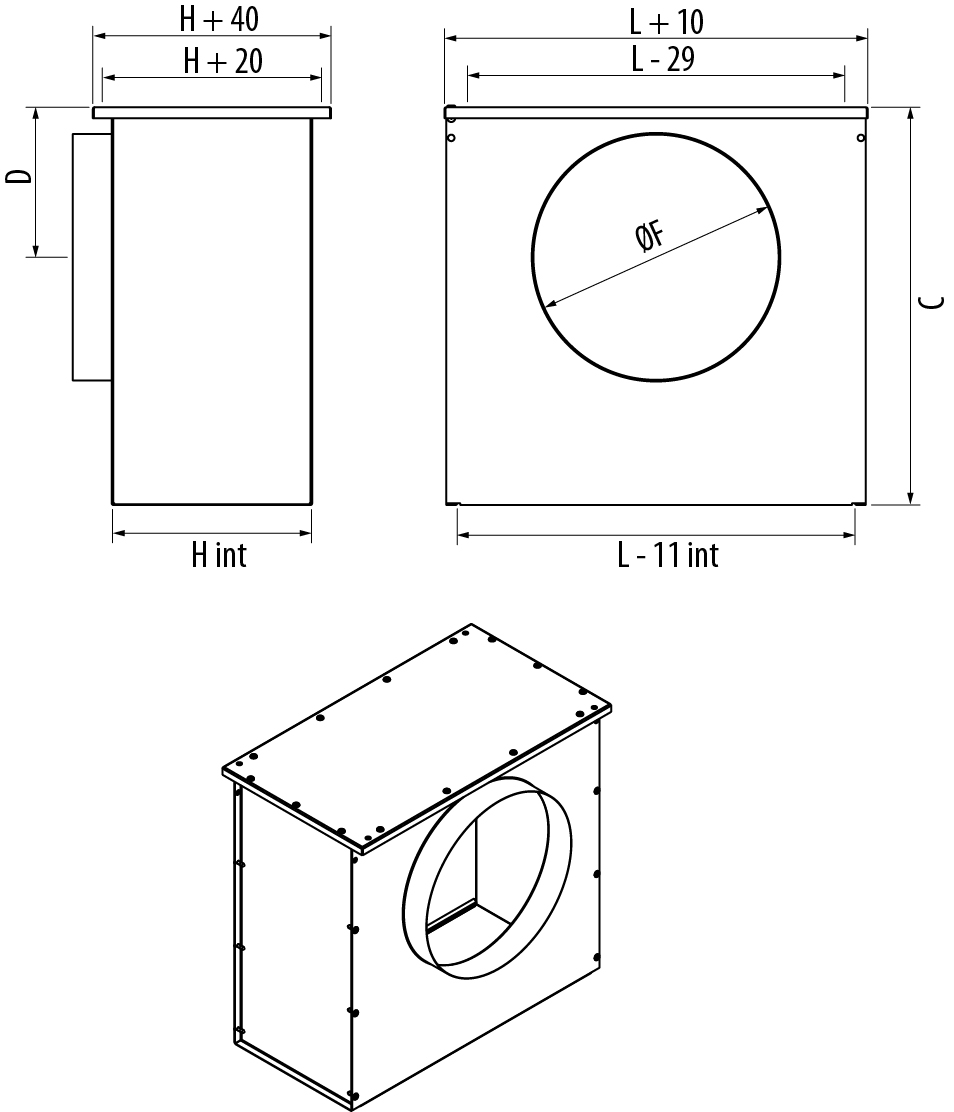

PGCH
PGCH-dim

Modèle Grille A B C D E F G H I J
200x100 200 100 250 77 40 125 226 140 120 186
300x100 300 100 250 77 40 125 326 140 120 286
400x100 400 100 300 105 40 160 426 140 120 386
500x100 500 100 300 105 40 160 526 140 120 486
600x100 600 100 300 105 40 160 626 140 120 586
800x100 800 100 350 115 40 200 826 140 120 786
300x150 300 150 300 105 40 160 326 190 170 286
400x150 400 150 350 115 40 200 426 190 170 386
500x150 500 150 350 115 40 200 526 190 170 486
600x150 600 150 400 148 40 250 626 190 170 586
800x150 800 150 400 148 40 250 826 190 170 786
1000x150 1000 150 450 175 40 315 1026 190 170 986
300x200 300 200 350 115 40 200 326 240 220 286
400x200 400 200 400 148 40 250 426 240 220 386
500x200 500 200 400 148 40 250 526 240 220 486
600x200 600 200 450 175 40 315 626 240 220 586
300x300 300 300 400 148 40 250 326 340 320 286
400x300 400 300 450 175 40 315 426 340 320 386
500x300 500 300 450 175 40 315 526 340 320 486
600x300 600 300 450 175 40 315 626 340 320 586
800x300 800 300 500 200 40 355 826 340 320 786
565x565 565 565 550 225 40 40 591 605 585 551

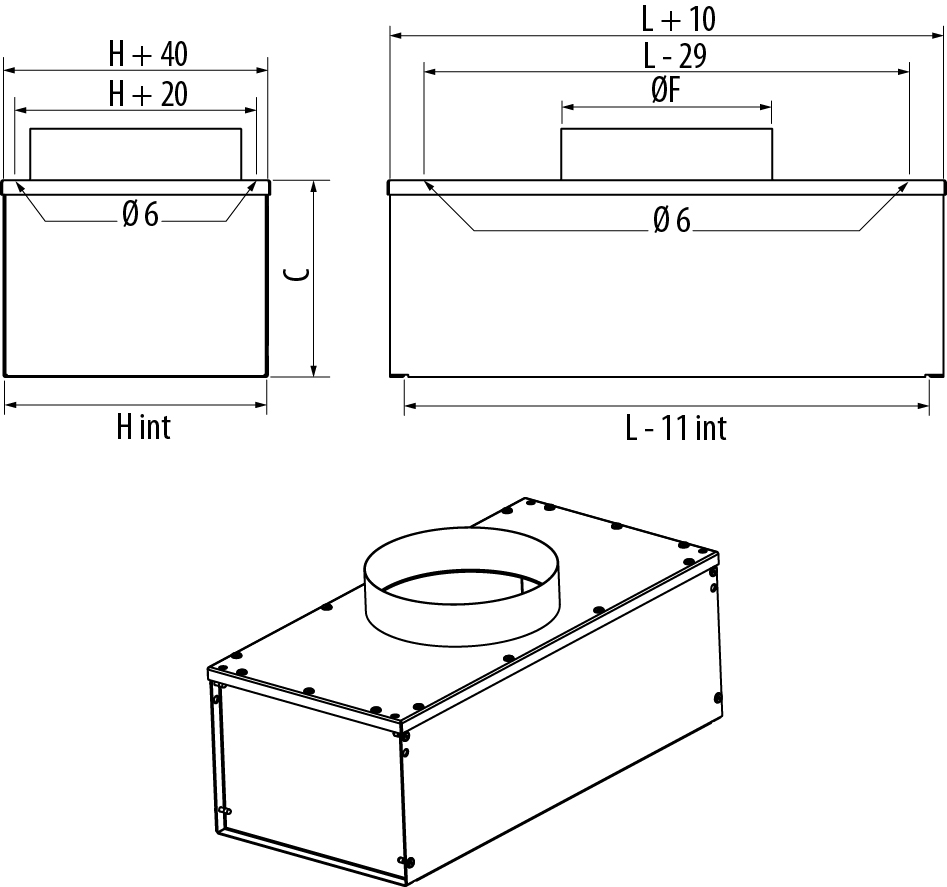

PGCV


Modèle grille A B C F G H I J
200x100 200 100 130 80 226 140 120 186
300x100 300 100 130 80 326 140 120 286
300x150 300 150 130 125 326 190 170 286
300x200 300 200 130 160 326 240 220 286
400x200 400 200 150 160 426 240 220 386
500x200 500 200 150 160 526 240 220 486
