PGCH - PGCV

Plenum voor roosters

GADD / GASD / GLBF / GAFI / GRAC-reeksen

Groter bekijken

PGCH - PGCV

Plenum voor roosters

GADD / GASD / GLBF / GAFI / GRAC-reeksen

Kale of geïsoleerde plenums
Interne vouwen voor het knippen van de roosters

Toepassingen:

Laat de roosters in goede luchtomstandigheden op het netwerk aansluiten.
Geschikt voor roosters: GADD / GASD-F; GADD / GASD-A; GLBF-A; FATF-A; GRAC-A.

Tertiaire gebouwen

Bestel online

Beschrijving
Dimensies
Documentatie
Publieke prijs
Software
Referenties

Afmetingen van 200 x 100 tot 1200 x 600 mm.

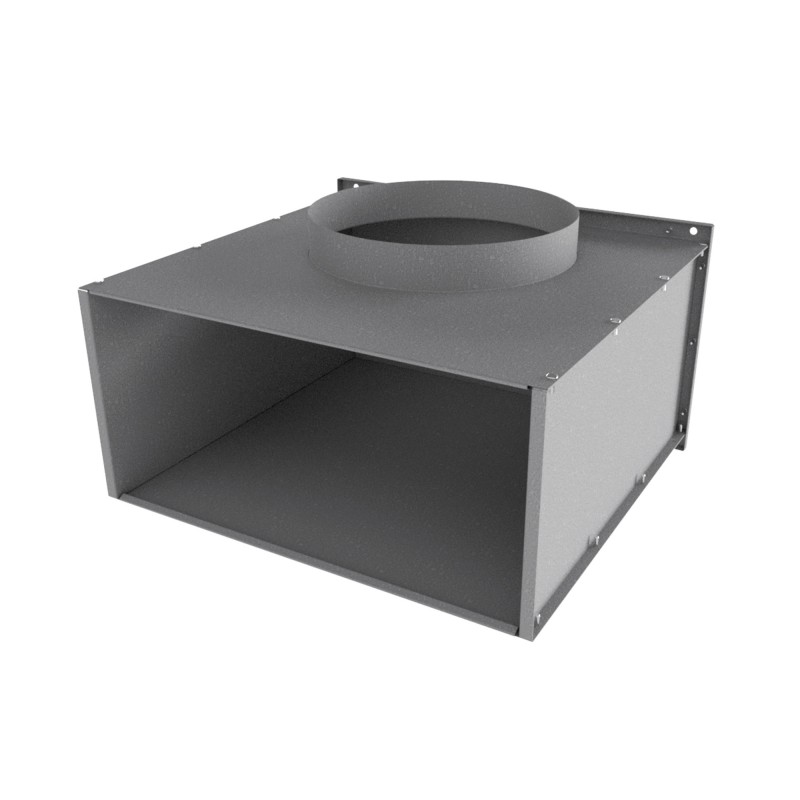

PGCV N: kale plenum met achteraftakking (aansluiting in
de raster-as).

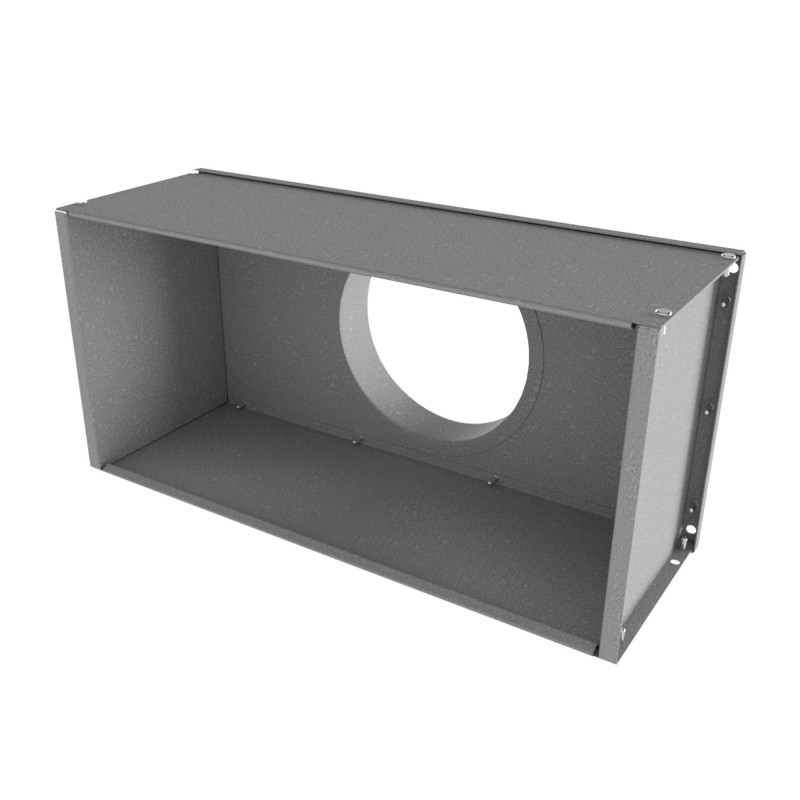

PGCH N: kaal plenum met zijdelingse aansluiting (aansluiting onder een hoek van 90° ten opzichte van de as van het rooster).
PGCV I5F: geïsoleerd plenum met achteraansluiting, isolatie aan 5 zijden met 5 mm dik grijs polyethyleenschuim.
PGCH I5F: geïsoleerd plenum met zijaftakking, isolatie aan 5 zijden met 5 mm dik grijs polyethyleenschuim.

Beschrijving

Plenum in Z275 gegalvaniseerd staal.
Voorzien van interne vouwen voor het vastklemmen van het rooster, zonder gebruik te maken van een tegenframe.
Geïntegreerde bevestigingspunten Ø 6 mm.
Isolatie: 5 mm M1 grijs polyethyleenschuim.

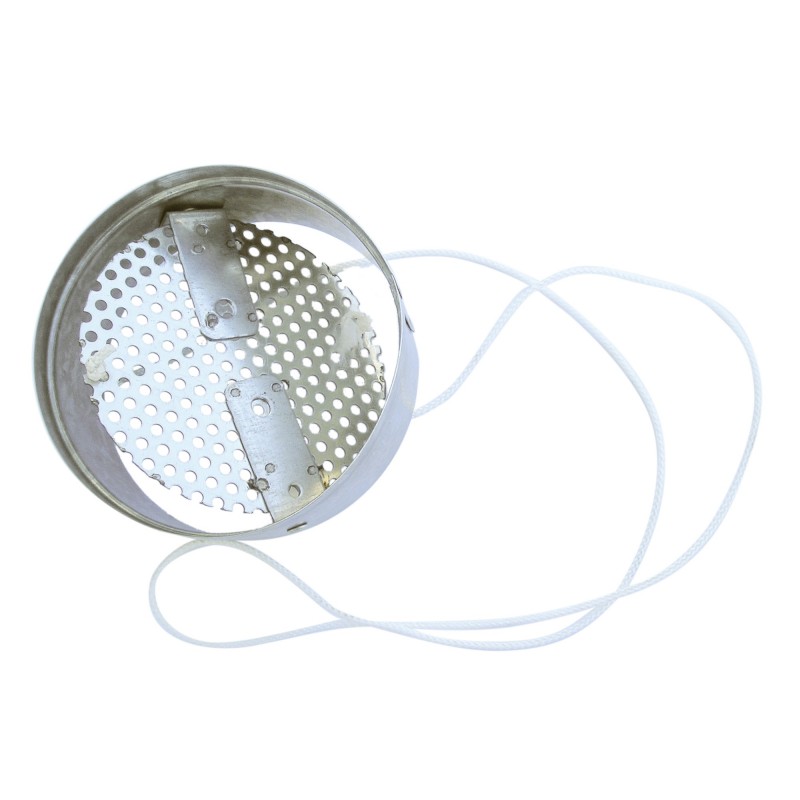

RPTP : geperforeerd metalen rooster, past direct in de plenumaftakking en in het kanaal, bedieningskoord (accessoire).

PGCH

Rastermodel	A	B	C	D	E	F	G	H	I	J
200x100	200	100	250	77	40	125	226	140	120	186
300x100	300	100	250	77	40	125	326	140	120	286
400x100	400	100	300	105	40	160	426	140	120	386
500x100	500	100	300	105	40	160	526	140	120	486
600x100	600	100	300	105	40	160	626	140	120	586
800x100	800	100	350	115	40	200	826	140	120	786
300x150	300	150	300	105	40	160	326	190	170	286
400x150	400	150	350	115	40	200	426	190	170	386
500x150	500	150	350	115	40	200	526	190	170	486
600x150	600	150	400	148	40	250	626	190	170	586
800x150	800	150	400	148	40	250	826	190	170	786
1000x150	1000	150	450	175	40	315	1026	190	170	986
300x200	300	200	350	115	40	200	326	240	220	286
400x200	400	200	400	148	40	250	426	240	220	386
500x200	500	200	400	148	40	250	526	240	220	486
600x200	600	200	450	175	40	315	626	240	220	586
300x300	300	300	400	148	40	250	326	340	320	286
400x300	400	300	450	175	40	315	426	340	320	386
500x300	500	300	450	175	40	315	526	340	320	486
600x300	600	300	450	175	40	315	626	340	320	586
800x300	800	300	500	200	40	355	826	340	320	786
565x565	565	565	550	225	40	40	591	605	585	551

PGCV

Rastermodel	A	B	C	F	G	H	I	J
200x100	200	100	130	80	226	140	120	186
300x100	300	100	130	80	326	140	120	286
300x150	300	150	130	125	326	190	170	286
300x200	300	200	130	160	326	240	220	286
400x200	400	200	150	160	426	240	220	386
500x200	500	200	150	160	526	240	220	486
