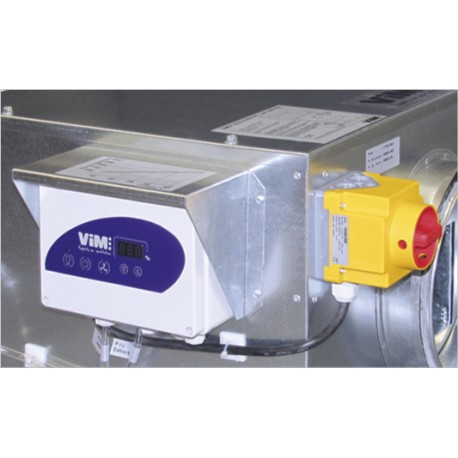

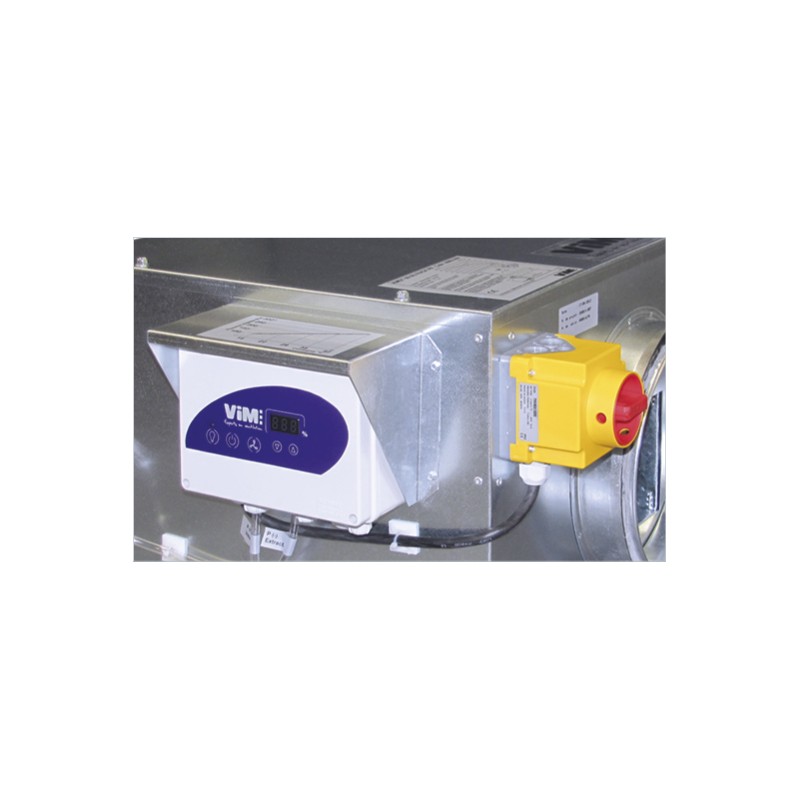

PACK PR

Régulateurs de vitesses

Pression constante

PACK PR Agrandir l'image

PACK PR

Régulateurs de vitesses


Pression constante

PIC-AJUSTAIR.jpg PIC-Regulation-constante.jpg

  • Pression constante sur la plage de débit
  • Pilote un moteur asynchrone monophasé ou ECM
  • IP55
  • Version montée-câblée d’usine

Applications :
Maintien une pression aéraulique constante en agissant sur la vitesse du ventilateur :
  • par variation de la tension d’alimentation d'un moteur asynchrone 1 vitesse monophasé 230Vac.
  • par commande 3-10Vdc d’un moteur ECM.

  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

2 calibres : 5A et 11A.
Pour chaque calibre, 2 modèles : plage de mesure 0-300Pa ou 0-800Pa.
Version non montée ou montée-cablée sur nos ventilateurs.


Description
  • Clavier polyester avec 3 afficheurs 7 segments et microtouches.
  • Intègre un capteur de pression, auto-alimenté par le PACK PR.
  • Réglage de la consigne de pression par microtouches en façade.
  • Sortie pour moteur asynchrone monophasé : varie entre 110 et 230Vac (réglable à l’installation).
  • Sortie 3-10Vdc pour pilotage d’un moteur ECM.
  • La sortie s’ajuste en permanence (régulation PI) en fonction de la pression mesurée dans le réseau aéraulique. La consigne de pression réglée est ainsi respectée automatiquement quelque soit l’évolution du réseau (encrassement…). Pré-réglages effectués d’usine.
  • Version non montée livrée avec 1 prise de pression et tube de longueur 2m pour branchement au caisson de ventilation ou au conduit. Presse-étoupes fournis montés.
  • Version montée-câblée permettant un gain de main d’œuvre sur site pour les caissons de type : KMDT, KMDT ECOWATT, KSTD, KSTD ECOWATT.
Sélection accessoires électriques
Pack-pr-dim
Pack-pr-dim-02

*Cotes de fixation
