HGTT-V

Tourelles

Tubulaires - Axiales < 140 000 m3/h

HGTT-V Agrandir l'image

HGTT-V

Tourelles


Tubulaires - Axiales < 140 000 m3/h

PIC-Conforme-ErP.jpg Conforme ErP 2015
Ventilateur

  • Rejet vertical
  • Clapet anti retour
  • Interrupteur de proximité monté et câblé

Application
Extraction d'air vicié.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

  • Débits de 4 000 à 140 000 m3/h.
  • 4 tailles de Ø 800 / 900 / 1 000 / 1 250 mm.

Construction
  • Corps en acier roulé et soudé sur une embase de forte épaisseur pour montage en toiture, traité par galvanisation à chaud.
  • Cheminée en acier roulé et soudé, protection par peinture epoxy de couleur grise.
  • Grille de protection au refoulement (accessoire).
  • Bride de raccordement à l’aspiration (accessoire).

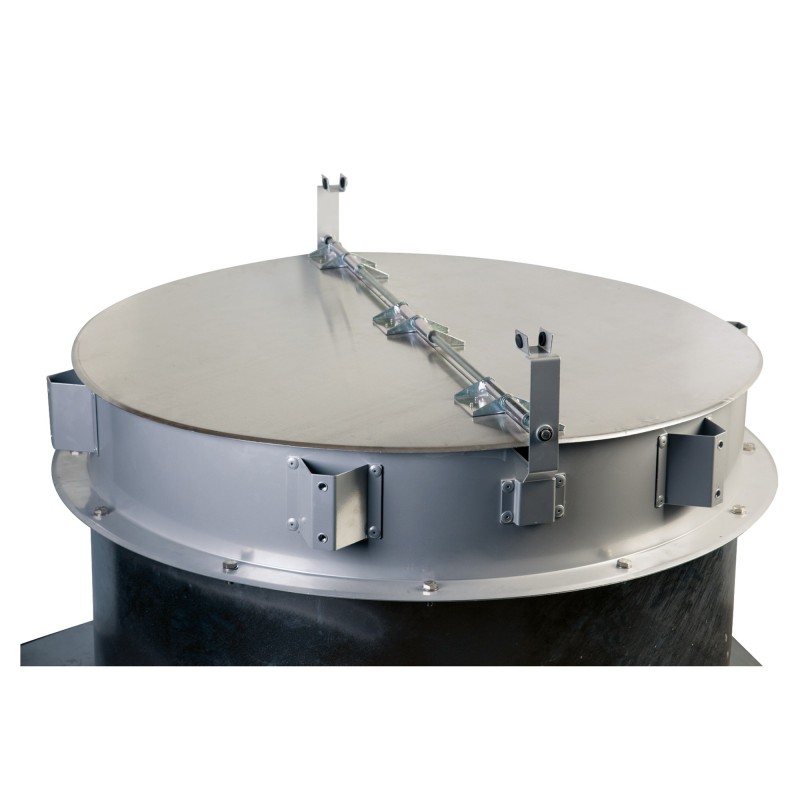

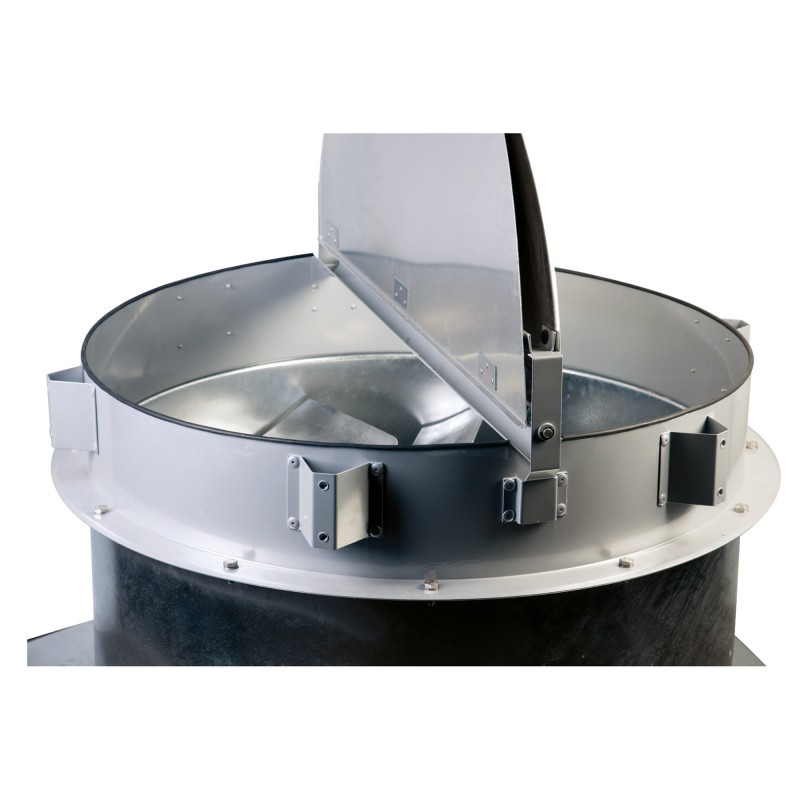

  • Clapet anti-retour au refoulement permettant d’éviter un tirage thermique naturel et l’introduction de l’eau de pluie lorsque le ventilateur est à l’arrêt.
  • Hélice avec pales en aluminium injecté, à angle de calage variable (calé en usine au montage), montées sur un moyeu en acier.
  • Sens de l'air A : moteur > hélice.
Motorisation
  • Moteur asynchrone en accouplement direct avec l’hélice.
  • Moteur triphasé 4 pôles, IP55, classe F, 1 vitesse, sans protection thermique (option) :
    • Alimentation 230/400V 50Hz jusqu’à 3kW,
    • Alimentation 400V 50Hz pour les puissances supérieures et les moteurs 2 vitesses.
  • Les moteurs 1 vitesse acceptent la variation de fréquence.
  • Interrupteur de proximité monté et câblé, cadenassable, avec contact de position.

Sélection ventilateurs techniques

Modèle

D1

D2

D3

D4

D5

D6

D7

N

L1

L2

L3

LT

HGTT-V 800

800

912

1012

14

890

860

12

16

1100

840

1015

1198

HGTT-V 900

900

1013

1113

14

1005

970

15

16

1250

950

1135

1463

HGTT-V 1000

1000

1113

1213

14

1105

1070

15

16

1270

950

1215

1543

HGTT-V 1250

1250

1364

1464

16

1355

1320

15

20

1580

1250

1394

1848

Fermer Ouvrir Caractéristiques détaillées

Fermer Ouvrir Notices d'installation

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

EASYVENT
Accédez au logiciel en ligne Média verrouillé
TOUTES APPLICATIONS
LOGO_EASYVENT-WEB-bord-blanc.jpg Sélection de ventilateurs et de CTA
  • Création de fiches techniques complètes avec données thermiques (CTA), points de fonctionnement des ventilateurs, caractéristiques acoustiques et plans d’encombrements.
