TGT HATCH

Ventilateurs axiaux

Tubulaires - AC < 130 000 m3/h

Agrandir l'image

TGT HATCH

Ventilateurs axiaux

Tubulaires - AC < 130 000 m3/h

	Conforme ErP 2015 Ventilateur

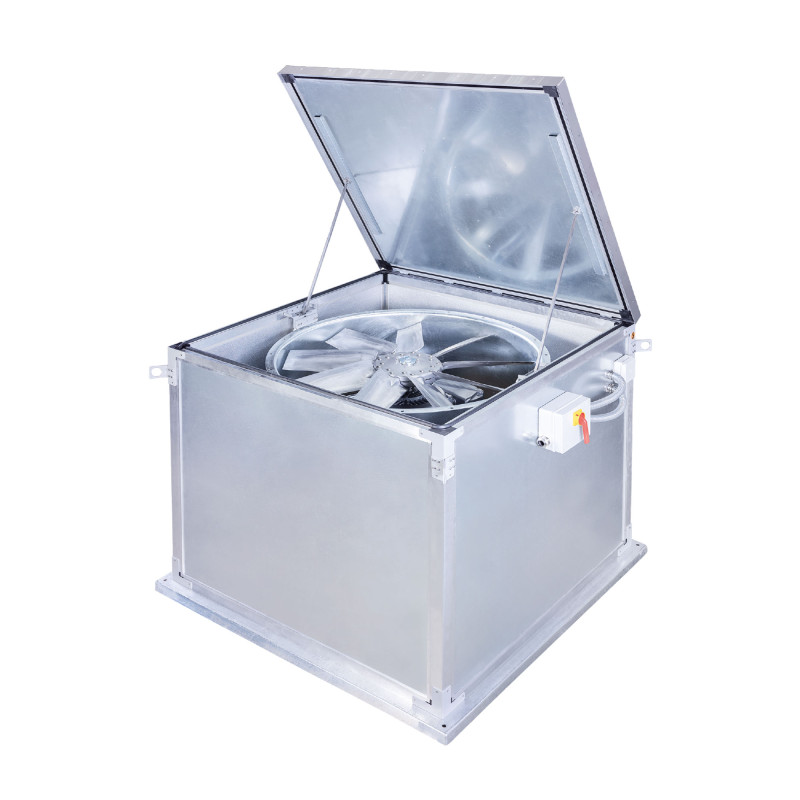

Ventilateur axial monté dans un caisson
Limite les déperditions énergétiques
Couvercle motorisé, résiste aux conditions climatiques sévères
Extraction naturelle ou mécanique

Ventilation des locaux tertiaires et industriels, air propre ou peu poussiéreux.
Mise en surpression de sas ou d’escaliers.
Température ambiante intérieure/extérieure -25°C à +50°C.
Installation pour extraction verticale.

Bâtiments tertiaires

Bâtiments industriels et logistiques

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débits de 3 400 à 130 000 m³/h.
9 tailles : Ø 500 / 560 / 630 / 710 / 800 / 900 / 1000 / 1120 / 1250 mm.
Sens de l’air A (moteur/ventilateur).
Données ErP disponibles dans Easyvent.

Construction

Caisson intégrant une virole longue en tôle d’acier traité par galvanisation à chaud suivant EN 1461. Panneaux double peau isolation polyuréthane 50mm.
Caisson et virole pour environnements de classe de corrosion C4.
Hélice à haut rendement en aluminium injecté 3, 5, 6, 7, 9 ou 12 pales équilibrée dynamiquement suivant ISO 14694: G6.3. avec angles d’inclinaisons variables à l’arrêt sauf en moteur 2 pôles, pour répondre avec précision à tous les impératifs de débit/pression. Ventilateur TGT certifié AMCA.
La conception standard intègre une embase.
Étanchéité < 3m³/h/m² à 50Pa.
Isolation U = 0,42W/(m2K) sans pont thermique.
Charge de neige SL 1 000 à -25°C suivant EN 12101-2.
Tenue au vent WL 1 500 (tailles 500 à 1 000) ou 1 000 (tailles 1 120 et 1 250) suivant EN 12101-2.
Mécanisme d’ouverture à 2 vitesses 20 000 cycles avec contacts fin de course ouverture/fermeture pour pilotage externe type boitier de commande CCAC (accessoire).
Boîtiers de raccordement IP65 indépendants pour moteur avec sectionneur et pour les servomoteurs (220-240V 50Hz IP65).
Le couvercle doit être piloté pour s’ouvrir avant le démarrage du ventilateur et se fermer après son arrêt. Le boitier de commande CCAC (accessoire) réalise cette séquence.

Motorisation

Moteur asynchrone triphasé en accouplement direct avec l’hélice, sans protection thermique. Moteurs 1 vitesse par défaut <0.75kW IE2 puis IE3.
Pilotage possible par variation de fréquence.
Moteur 1 vitesse à pattes B3, IP55, classe H :
- triphasé 2, 4 ou 6 pôles 230/400V, 50/60Hz* jusqu’à 3 kW.
- triphasé 2, 4 ou 6 pôles 400V, 50Hz au-delà de 3 kW.
Moteur 2 vitesses (bobinages Dahlander) à pattes B3, IP55, classe F :
triphasé 2/4, 4/6, 4/8 ou 6/12 pôles 400V, 50Hz.

* Suivant caractéristiques

Le moteur doit démarrer au delà de 20 à 36 secondes après la demande d’ouverture du couvercle, suivant les caractéristiques du produit. Le boitier de commande CCAC gère cette séquence.

Option

Peinture suivant code RAL.
Moteurs avec résistances de préchauffage, sondes PTC ou PTO.

TGT HATCH

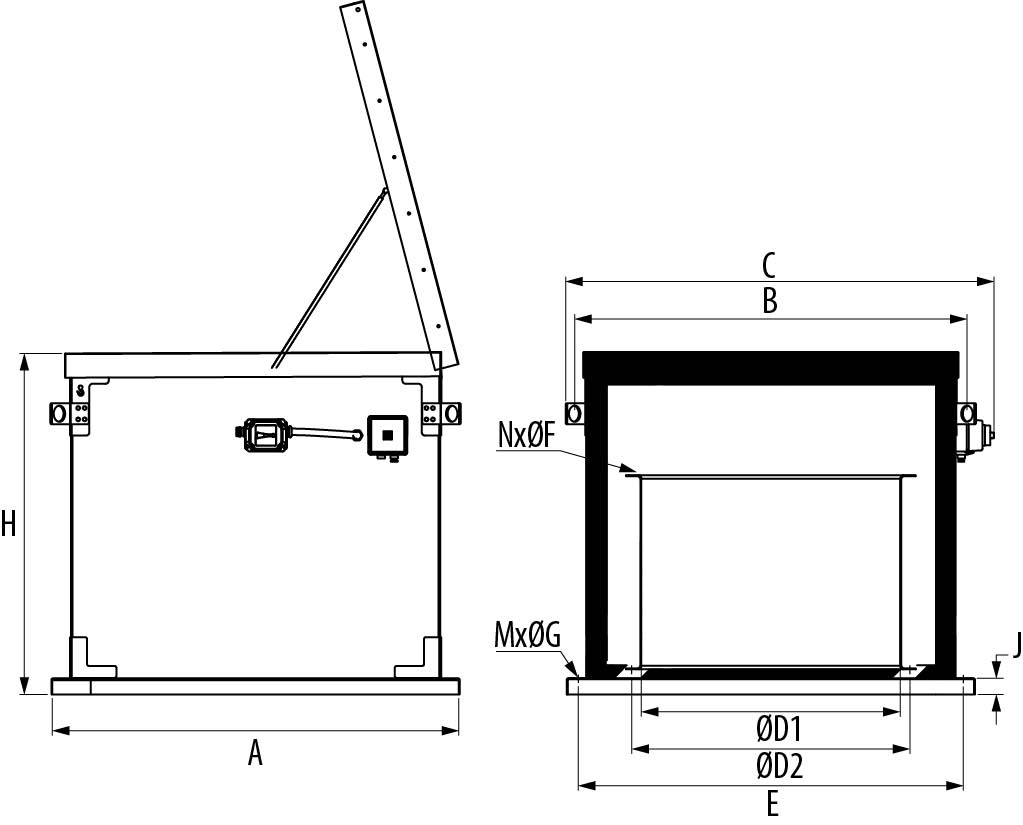

Taille	Dimensions (mm)
	A	H	B	C	ØD1	ØD2	E	N	F	M	G	J
500	1076	1058	1032	1143	500	560	1009	12	12	4	14	50
560					560	620
630					630	690
710	1256	1058	1212	1325	710	770	1190	16	12
800					800	860
900	1455	1164	1412	1550	900	970	1390	16	15
1000					1000	1070
1120	1704	1394	1662	1815	1120	1190	1640	20	15
1250					1250	1320
