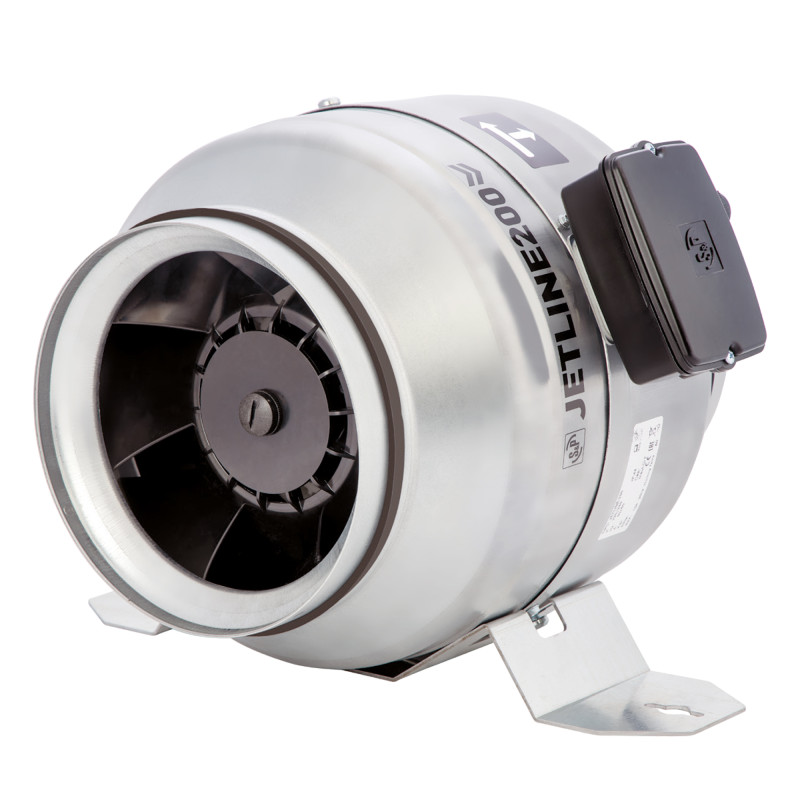

JETLINE ECOWATT
Ventilateurs en ligne
Circulaires - Centrifuges - ECM < 1600 m3/h
Agrandir l'image
JETLINE ECOWATT
Nouveau produit
 | Conforme ErP 2018 - UVNR Moteur EC variable | ||
 |  | ||
- Moteur ECM basse consommation
- Turbine hélico-centrifuge optimisée
- Dimensions compactes
- Montage en gaines circulaires
- Fonctionne dans toutes les positions
- Potentiomètre intégré
Extraction ou insufflation.
Installation à l’intérieur ou à l’extérieur.
Température du flux d’air de -20°C à +40°C.
Commander en ligne Description
Dimensions
Documentation
Prix Public
Logiciel
Les références
Débits de 100 à 1 600 m3/h.
6 tailles : Ø 100 à Ø 315 mm.
Construction
Motorisation
6 tailles : Ø 100 à Ø 315 mm.
Construction
- Enveloppe en acier galvanisée Z275.
- Boîtier de connexion électrique en plastique injecté bi-matière étanche avec la carcasse du ventilateur.
- Équipé de joints d’étanchéité.
- Turbine Hélico-centrifuge à réaction en polyamide.
- Diffuseur au refoulement et aubes directrices en plastique injectées permettant d’accroître les performances et de réduire le niveau sonore.
- Le pied support fourni permet le montage en 2 positions du ventilateur en changeant les points de fixation (vis pré-serrées en usine).
Motorisation
- Moteur à commutation électronique ECM, IP44, très haut rendement, monophasé 230V/50-60Hz, protection thermique gérée par électronique à réarmement manuel.
- Potentiomètre intégré dans le boîtier de raccordement électrique.
JETLINE ECOWATT

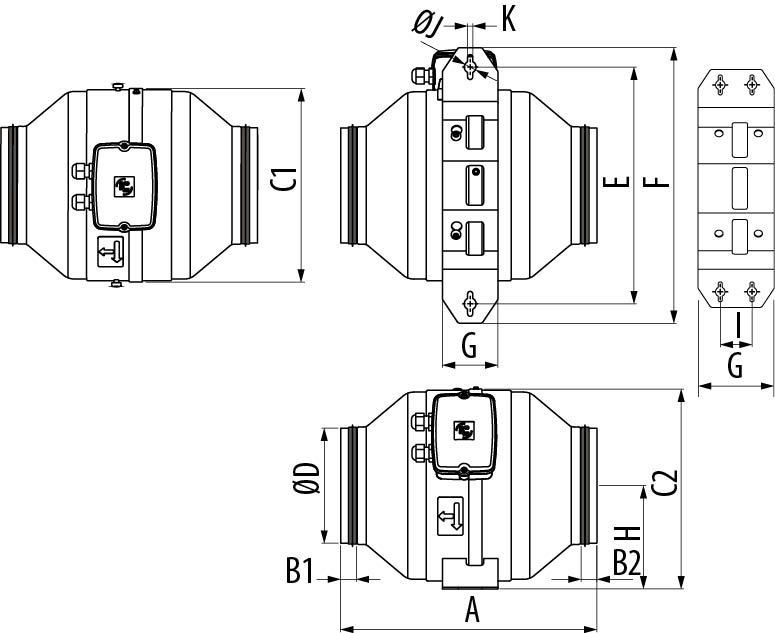

| Taille | A | B1 | B2 | C1 | C2 | D | E | F | G | H | I | J | K | Poids (kg) |
| 100 | 276 | 15 | 15 | 181 | 190 | 95 | 256 | 306 | 70 | 98 | - | 15 | 6,5 | 2,5 |
| 125 | 279 | 15 | 15 | 206 | 214 | 120 | 265 | 315 | 70 | 111 | - | 15 | 6,5 | 2,8 |
| 160 | 323 | 20 | 20 | 243,5 | 252 | 155 | 298,5 | 348 | 70 | 130 | - | 15 | 6,5 | 3,6 |
| 200 | 322 | 30 | 30 | 273 | 281 | 195 | 320 | 369 | 100 | 144,5 | - | 15 | 6,5 | 4,7 |
| 250 | 329 | 20 | 30 | 293 | 301 | 245 | 326 | 375 | 120 | 154,3 | 50 | 15 | 6,5 | 5,8 |
| 315 | 369 | 20 | 33 | 322 | 331 | 310 | 357,5 | 407 | 120 | 170 | 50 | 15 | 6,5 | 8 |
