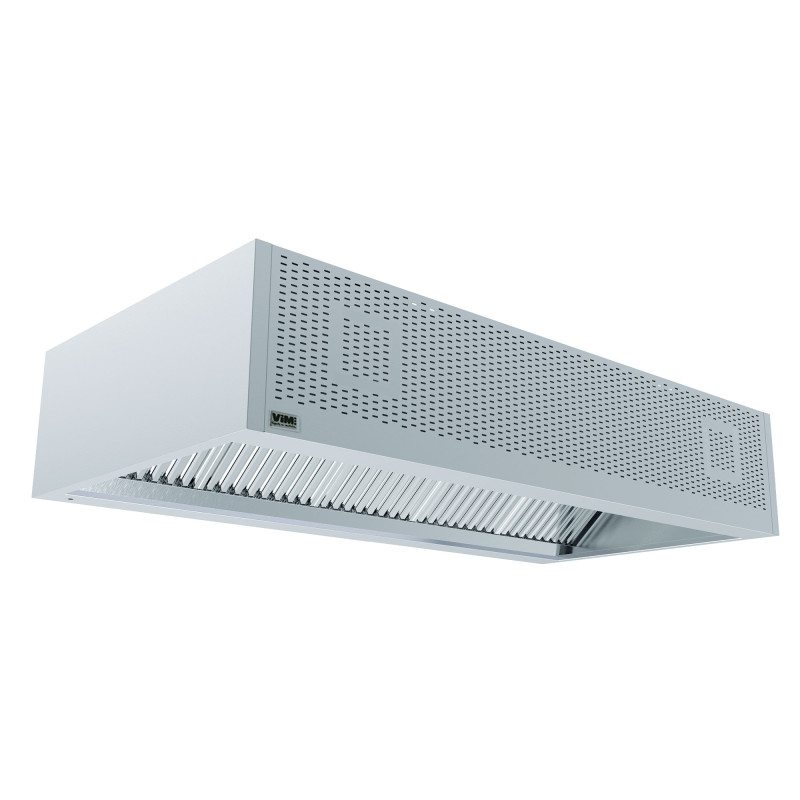

NOVAX UV 90/10 3D - NOVAX UV COMFORT 90/10 3D

Cappe saldate con lampade UV

Cattura - Tenda induttiva 3D - Diffusione - Purificazione dell aria

NOVAX UV 90/10 3D - NOVAX UV CONFORT 90/10 3D

Visualizza ingrandito

NOVAX UV 90/10 3D - NOVAX UV COMFORT 90/10 3D

Cappe saldate con lampade UV

Cattura - Tenda induttiva 3D - Diffusione - Purificazione dell aria

Cappa conforme alla norma NF EN 16282-2
Migliorare l'efficienza di cattura - Test di laboratorio
Riduzione della portata estratta del 35%% - Esami di laboratorio
Tenda induttiva motorizzata a 3 vie
Modello con diffusione a bassa velocità dalla faccia frontale
Sistema completo pronto per essere collegato
Lampade UV ad alte prestazioni e lunga durata
Triplo dispositivo di sicurezza per prevenire l'esposizione diretta ai raggi UV
Conformità normativa all'esposizione ai raggi UV
Conformità normativa alla concentrazione di ozono
Messa in servizio VIM

Cattura, filtrazione, tenda induttiva, purificazione: tutti i tipi di cucine.
Diffusione dell'aria a bassa velocità dalla parte anteriore per il modello NOVAX UV CONFORT 90/10 3D.
Trattamento di grassi e odori.
Riduce l'accumulo di grasso nella rete della ventola di scarico.
Riduce il rischio di incendio.
Elimina la maggior parte degli odori al momento dello scarico.
Possibilità di portata variabile con una portata minima di 330 m³/h/ml di cappa.

Edifici per la ristorazione

Descrizione
Dimensioni
Documentazione
Prezzo pubblico
Software
Riferimenti

2 modelli:

NOVAX UV 90/10 3D: tenda induttiva a 3 vie.
NOVAX UV CONFORT 90/10 3D: tenda induttiva a 3 direzioni + diffusione a bassa velocità.

Lunghezza moduli 1500, 2000, 2500 e 3000 mm.
Dimensioni superiori a 3000 mm costituite da moduli assemblati senza flangia intermedia, garantendo continuità visiva e funzionale.
Cappe centrali composte dall'assemblaggio schiena a schiena di 2 cappe schiena a schiena con divisori.
Profondità dei moduli 1250, 1500 e 1750 mm.
Altezza 400 e 500 mm.
Ogni modulo integra due lampade UV di lunghezza 900 mm (155 W) o 1200 mm (250 W) e dispositivi di sicurezza.
Armadi elettrici ARUV per gestire fino a 8 lampade.

Cappuccio

Cappa interamente realizzata in acciaio inossidabile austenitico AISI 304L (1.4307) finitura spazzolata grana 220.
Altezza costante che offre un volume di ritenzione significativo.
Angoli nella parte inferiore piegati, saldati e lucidati, che garantiscono grande rigidità e perfetta tenuta.
Sistema di fissaggio della cappa superiore progettato senza elemento passante attraverso il plenum di aspirazione per garantire una perfetta tenuta e pulibilità.
Faccia inferiore del sensore di estrazione saldata negli angoli.
Piletta di evacuazione gas filettata da 3/4" e tappo in acciaio inox. Sistema di scarico a pressare, senza fori e senza giunzioni che garantiscono pulibilità e tenuta costante nel tempo.
Serranda per anta con serratura integrata in ogni collegamento di aspirazione.
Camera d'impulso isolata comprendente:
- 2 motori ventilatori ECM per modulo, alimentazione monofase 230 V, 2 x 0,5 A, cablaggio e calibrazione di fabbrica, aspirazione aria frontale.
- 1 labbro che genera una cortina induttiva a velocità costante, 5 m/s.
- 1 serranda ad anta su ogni collegamento e frontale forato per il modello NOVAX CONFORT 90/10 3D, portata di compensazione fino a 1200 m³/h/m lineare per H=500 mm.
Guance in doppia pelle saldate negli angoli, con nella parte inferiore:
- Stampi specifici che generano una cortina induttiva orizzontale
- Perforazioni che generano una barriera d'aria verticale.

Filtri shock specifici ad alta efficienza

Filtri antiurto tutti in acciaio inossidabile, rompifiamma, conformi alla norma NF EN 16282-6.
Dotato di profilo di copertura per riempire lo spazio tra due filtri oppure un filtro e una piastra.
Implementazione di filtri e progettazione del plenum di estrazione rispettando i limiti normativi per l'esposizione ai raggi UV (rapporto APAVE).

Elementi specifici

Smontaggio dei filtri in una posizione per modulo.
Sportello di chiusura con contatto di posizione.
Pressostato di sicurezza per l'autorizzazione al funzionamento delle lampade.
Connettori per lampade e sistemi di sicurezza.
Cavi prolunga con connettori rapidi per collegare un modulo all'altro.
Tutti gli elementi tecnici integrati relativi ai sistemi UV sono accessibili dall'interno della cappa.

Armadio di controllo e comando ARUV

In acciaio RAL 7035, IP 54, alimentazione Mono 230V, 50/60 Hz
Interruttore principale.
Pulsante accensione lampada.
Pulsante di ripristino.
Spia lampada accesa.
Uscita relè per stato di funzionamento.
Ingresso comando esterno.

ARUV2/4
- Collegamento di 2 o 4 lampade (1 o 2 moduli).
- Potenza: 920 W - Dimensioni: 400 x 600 x 150 mm.

ARUV8/6
- Collegamento da 6 a 8 lampade (da 3 a 4 moduli).
- Potenza 1900 W - Dimensioni: 600 x 760 x 210 mm.

Lampade UV

Lunghezza 900 mm - Potenza 155 W.
Lunghezza 1200 mm - Potenza 250 W.
Due lampade per modulo.
Realizzato in vetro al quarzo sintetico di elevata purezza.
Elevata trasmissione UV tra 185 e 254 nm.
Elevate prestazioni, efficace anche a temperature ambiente fino a 80°C.
Lunga durata che raggiunge le 13.000 ore di funzionamento - riduzione di 20% l'intensità a 185 nm successivamente - riduce al minimo la frequenza di manutenzione.
Da 4 a 5 volte più potente dello standard di mercato, una sola lampada sostituisce una cassetta contenente da 4 a 6 lampade UV a bassa pressione.

Opzioni

Illuminazione a LED da incasso impermeabile con vetro protettivo blindato, conforme alla norma NF EN 16282-2.

IP 55 - facile smontaggio per la sostituzione del tubo.
1 x 20 W lg 1300 mm per modulo da 1500 mm.
230 volt, 50 Hz, colore 6000 K.
Fornito con cavo di collegamento da 1,50 m.

Illuminazione impermeabile tramite faretti LED da incasso, conformi alla norma NF EN 16282-2.

Resistenza al fuoco 90 minuti.
IP65.
230 volt, 50/60 Hz, dimmerabile, colore regolabile (3000K, 4000K o 6000K).
Dimensioni: diametro 83 mm, altezza 86 mm. Possibilità di sganciare l'alimentatore per ottenere un'altezza di 53 mm e non sporgere dalla cappa.
Faretti montati e cablati su ogni modulo.
Fornito con cavo di collegamento da 1,5 m.

NOVAX UV 90/10 3D

Illuminazione opzionale - Fornita con fori e serrande montati di serie

Modulo	LG*	Numero di rubinetti di estrazione	Numero di prese a impulsi CONFORT 90/10 3D	A	B	D	G	Anticipo 1250		Anticipo 1500		Anticipo 1750
Modulo	LG*	Numero di rubinetti di estrazione	Numero di prese a impulsi CONFORT 90/10 3D	A	B	D	G	E	F	E	F	E	F
1500	1500	1	1	750	-	1470	1265	-	500	480	625	480	750
2000	2000	2	2	512	976	1970	1265	-	500	480	625	480	750
2500	2500	2	2	643,5	1213	2470	1265	-	500	480	625	480	750
3000	3000	2	2	643,5	1713	2970	1265	-	500	480	625	480	750

*Lunghezza totale moduli assemblati: 3500, 4000, 4500, 5000, 5500, 6000.

NOVAX UV CONFORT 90/10 3D

Illuminazione opzionale - Fornita con fori e serrande montati di serie

Modulo	LG*	Numero di rubinetti di estrazione	Numero di prese a impulsi CONFORT 90/10 3D	A	B	D	G	Anticipo 1250		Anticipo 1500		Anticipo 1750
Modulo	LG*	Numero di rubinetti di estrazione	Numero di prese a impulsi CONFORT 90/10 3D	A	B	D	G	E	F	E	F	E	F
1500	1500	1	1	750	-	1470	1265	-	500	480	625	480	750
2000	2000	2	2	512	976	1970	1265	-	500	480	625	480	750
2500	2500	2	2	643,5	1213	2470	1265	-	500	480	625	480	750
3000	3000	2	2	643,5	1213	2970	1265	-	500	480	625	480	750
