DPSR 2D
Diffusori quadrati
Soffiaggio combinato di ritorno - Lastre
Visualizza ingrandito
DPSR 2D
Nuovo prodotto
- Fornitura e ritorno combinati
- Adattato al flusso variabile
- Modello per lastra 600 x 600
- Estetica pulita RAL 9003 finitura opaca
- Filtraggio possibile al ritorno
Applicazione
Riscaldamento/aria condizionata/ventilazione.
Consente la combinazione di due funzioni in un unico diffusore.
L'aria è distribuita da 2 diffusori lineari laterali e il ritorno dalla parte centrale forata che può ricevere un filtro (optional).
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
2 modelli per lastre 600x600 mm da 1 a 4 slot:
Descrizione
- DPSR 2D: diffusore con plenum nudo.
- DPSR 2DI: diffusore con plenum isolato.
- Soffiaggio: da 120 a 740 m3/H.
- Recupero: da 200 a 460 m3/H.
Descrizione

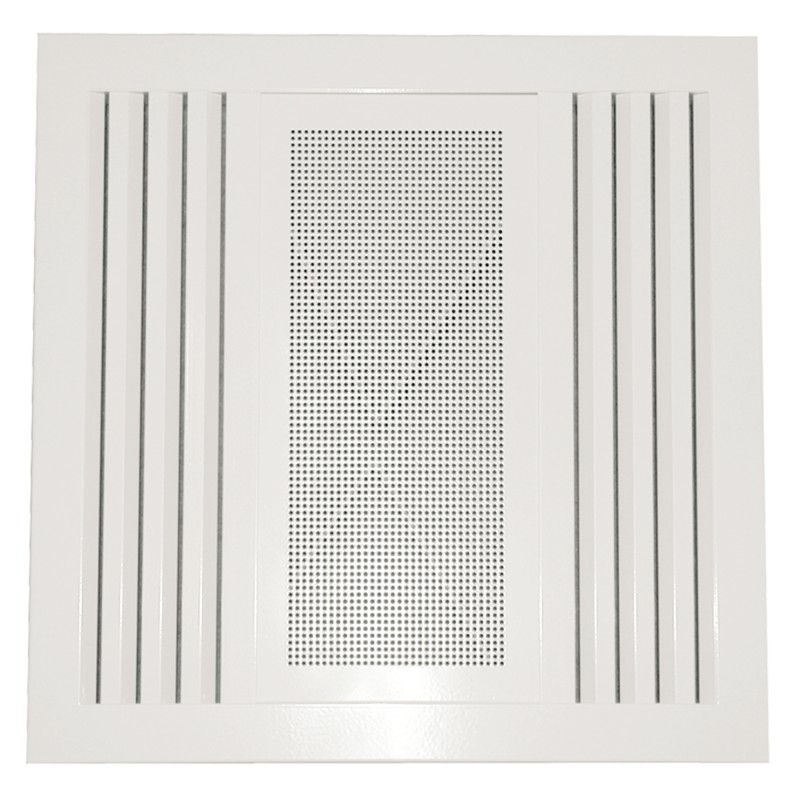

- Diffusore con fessure lineari laterali.
- Disponibile con 1, 2, 3 o 4 slot di soffiaggio.
- Slot in Alluminio opaco RAL 9003.
- Nucleo centrale smontabile in lamiera forata Acciaio verniciato opaco RAL 9003. Consente l'installazione di un filtro.

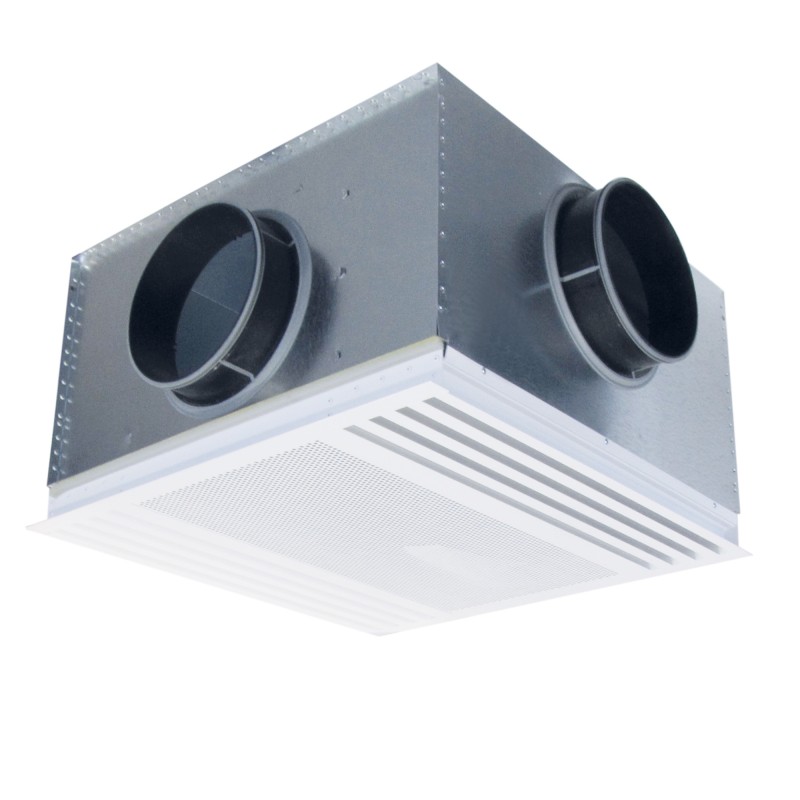

- Forniti con plenum a doppio compartimento, in acciaio zincato, nudo o isolato, con derivazioni orizzontali PH.
| Modello | HA | B | FICO |
| DPSR-2D 1 slot | 55 | 484 | Dimensioni: 535x472x5 |
| DPSR-2D 2 slot | 119 | 356 | Dimensioni: 535x408x5 |
| DPSR-2D 3 slot | 151 | 292 | Dimensioni: 535x344x5 |
| DPSR-2D 4 slot | 183 | 228 | 535x280x5 |
