2D DPSR
Vierkante roosters
Gecombineerd retourlucht blazen - Platen
Groter bekijken
2D DPSR
Nieuw product
- Gecombineerde aanvoer en retour
- Aangepast aan variabele stroom
- Model voor 600 x 600 plaat
- Nette esthetische RAL 9003 matte afwerking
- Filtratie mogelijk op de retour
Toepassing
Verwarming / airconditioning / ventilatie.
Maakt de combinatie van twee functies in een enkele diffuser mogelijk.
De lucht wordt verdeeld door 2 zijdelingse lineaire diffusors en de retour door het geperforeerde centrale deel dat een filter kan opnemen (optie).
-
Beschrijving
-

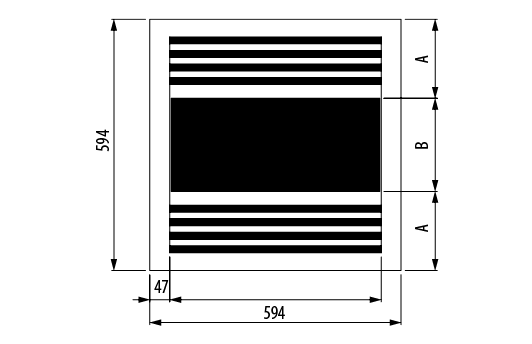

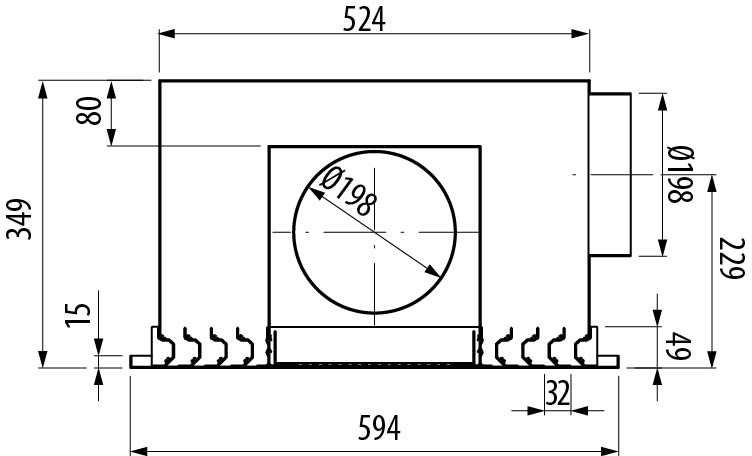

Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
2 modellen voor 600 x 600 platen met 1 tot 4 sleuven:
Beschrijving
- DPSR 2D: rooster met ongeïsoleerd plenum.
- DPSR 2D I: rooster met geïsoleerd plenum.
- Blazen: van 120 tot 740 m3/ u.
- Recuperatie: van 200 tot 460 m3/ u.
Beschrijving

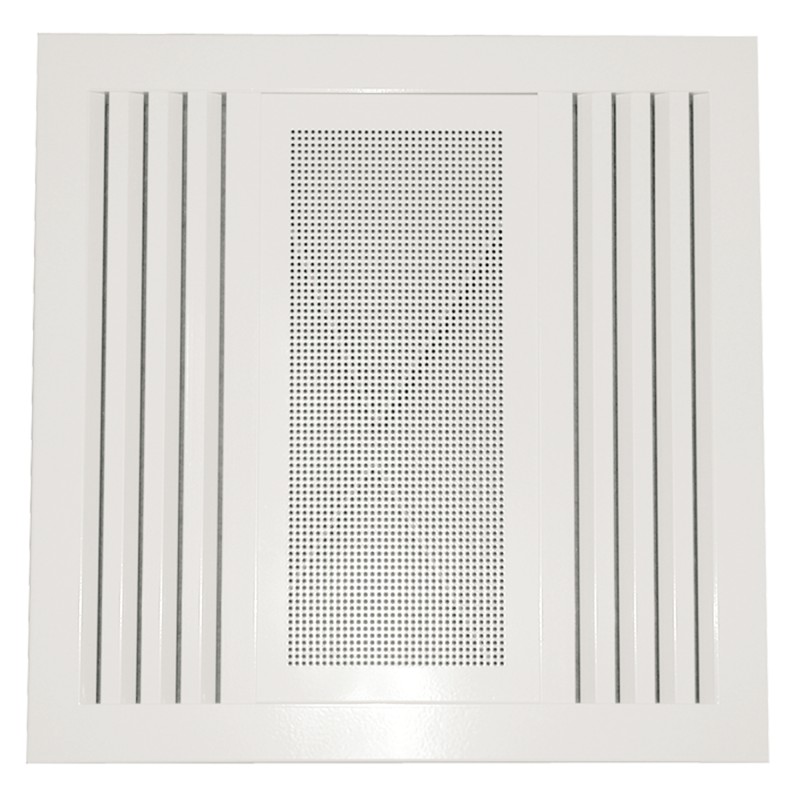

- Diffusor met zijdelingse lineaire sleuven.
- Verkrijgbaar in 1,2, 3 of 4 blaasgleuven.
- Sleuven in mat RAL 9003 aluminium.
- Uitneembare centrale kern in geperforeerd plaatstaal gelakt mat RAL 9003.

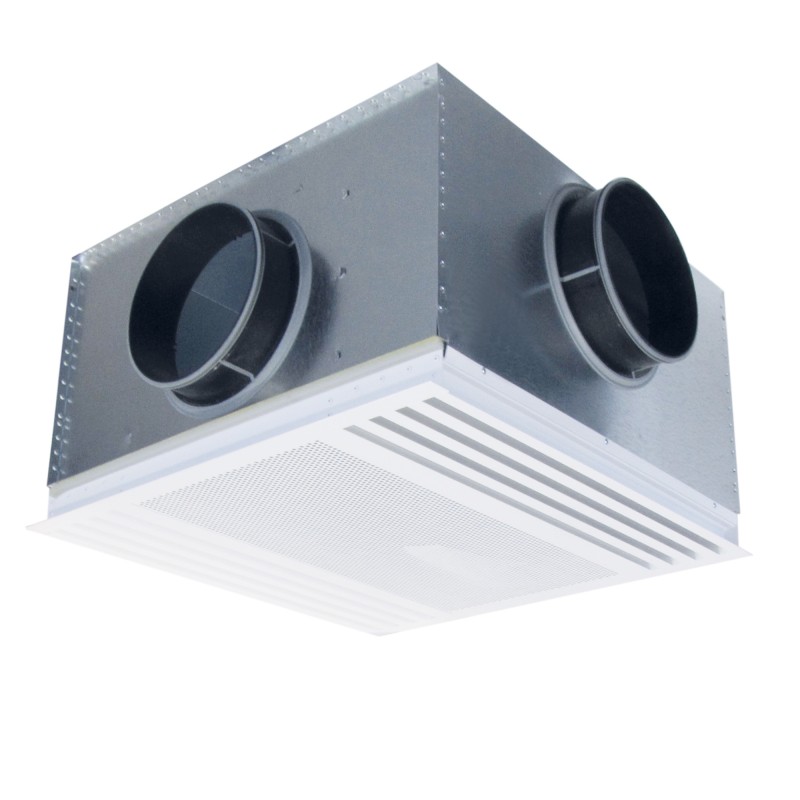

- Geleverd met plenum met dubbele compartimenten, in gegalvaniseerd staal, al dan niet geïsoleerd, met horizontale PH-aansluitingen. Maakt de installatie van een filter mogelijk.
|
Model |
BIJ |
B |
XFI (filteroptie) |
|
DPSR-2D 1-sleuf |
55 |
484 |
498x410x5 |
|
DPSR-2D 2 sleuven |
119 |
356 |
498x346x5 |
|
DPSR-2D 3 sleuven |
151 |
292 |
498x282x5 |
|
DPSR-2D 4 sleuven |
183 |
228 |
498x218x5 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
Installatie-instructies (NT)
