KSTD ECO
Vecchie gamme
Azionamento diretto - Azione - Regolata ECM < 3800 m3/h
Visualizza ingrandito

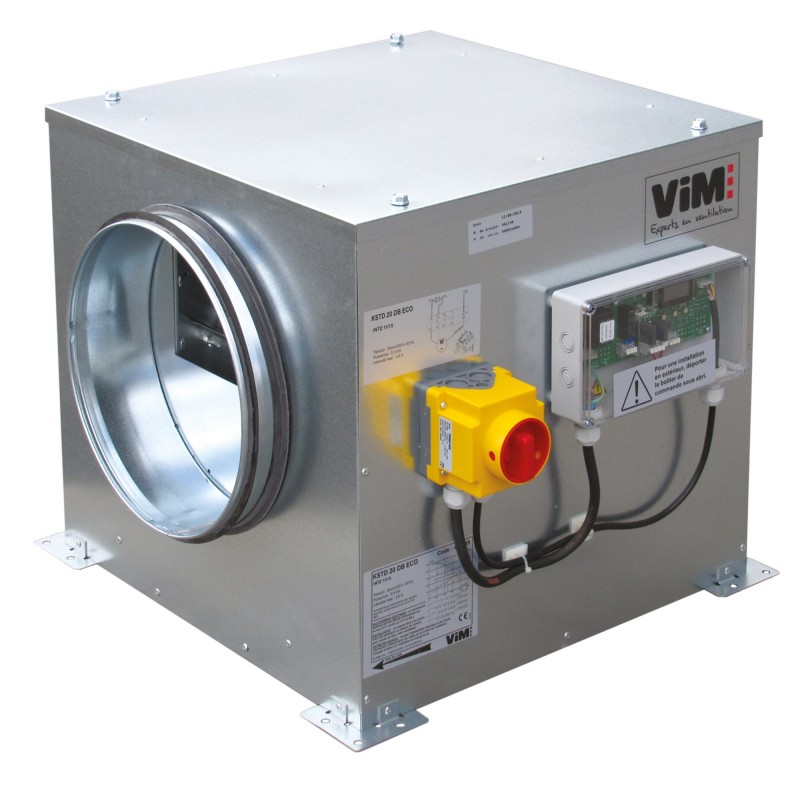

KSTD ECO
Nuovo prodotto
 | Conforme ErP 2018 - UVNR - Motore EC variabile | |||
 |  |  |  | |
- Controllo plug-in, 4 modalità operative
- Motore ECM a basso consumo
- Nudo, isolato 10 mm, isolato 50 mm
- Basso livello di rumore
- Filtrazione opzionale
Applicazione
Estrazione o immissione di aria.
Installazione interna.
Installazione all'esterno possibile rimuovendo la scatola di controllo.
Montaggio orizzontale o verticale.
Ordinare on-line Descrizione
Dimensioni
Documentazione
Prezzo pubblico
Software
Riferimenti
Portate da 200 a 3.800 m3/ h.
3 taglie: 20/30/38.
3 versioni:
Costruzione
Motorizzazione
Regolamento
Modalità flusso costante (CA)
Selezione - Ventilatori standard
3 taglie: 20/30/38.
3 versioni:
- NU: Scatola senza isolamento.
- IS: Isolamento in schiuma di polietilene a 6 lati da 10 mm.
- DB: Isolamento rinforzato 50 mm in lana di roccia 6 lati.
Costruzione
- Cassetta in lamiera d'acciaio zincata dotata di 4 alette di fissaggio.
- Accesso al filtro tramite il coperchio, filtri G4, M5 o F7.
- Rubinetti ad attacco circolare con tenuta in classe D.
- Alimentazione 230V, 50Hz monofase.
- Ventilatore a doppia aspirazione con motore integrato.
- INTZ: Interruttore di prossimità lucchettabile con feedback di posizione montato/cablato.
- BDEZ: pressostato montato, non collegato all'aria, da regolare in loco (nella versione INTZ + BDEZ).
- Versione IS: isolamento acustico e termico in polietilene espanso 10 mm M1 o B-s2, d0.
- Versione DB: isolamento acustico e termico rinforzato in lana di roccia 50 mm, densità 70 kg/m3, rivestito con un velo tessuto ad alta velocità, classificazione al fuoco M0 (A2 s1 d0 secondo la norma EN 13 501.1).
Motorizzazione
- Motore ECM a commutazione elettronica, ad altissima efficienza, qualunque sia la sua velocità di rotazione.
- Protezione termica elettronica - ripristino manuale.
- Classificazione secondo EN 779 e ISO 16890:
- G4: grossolano 60%,
- M5: ePM10 75%,
- F7: ePM1 55%.
Regolamento
Modalità flusso costante (CA)
- 3 setpoint di portata massima costante, inserimento valori con lettura a display.
- Commutazione tra i diversi setpoint eseguita manualmente (SELZ 04) o automaticamente tramite orologio (non fornito) o rilevamento presenza.
- Modalità utilizzata per selezionare la portata desiderata in un'installazione. Questa modalità compensa la perdita di flusso dovuta all'intasamento del filtro.
- Il setpoint della portata dipende da un segnale 0-10V da un sensore esterno (CO2, temperatura, ecc.) o da un controller CVF / REB ECOWATT® esterno.
- Modalità consigliata per applicazioni monozona con portata variabile.
- La portata è modulata automaticamente in modo da mantenere un valore di pressione calcolato costante, senza sonda esterna.
- Modalità economica che non tiene conto della variazione della caduta di pressione legata all'intasamento dei filtri. Si consiglia di utilizzare questa modalità in estrazione.
- Portata modulata automaticamente per mantenere costante il valore di pressione misurato da una sonda esterna.
- Modalità consigliata per applicazioni monozona o multizona a portata variabile con sistemi di modulazione installati nella parte terminale delle reti. Questa precisa modalità tiene conto dell'evoluzione della caduta di pressione legata all'intasamento del filtro.
Selezione - Ventilatori standard

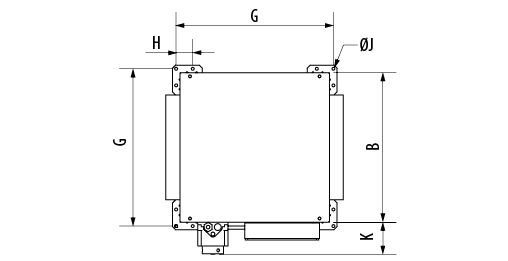

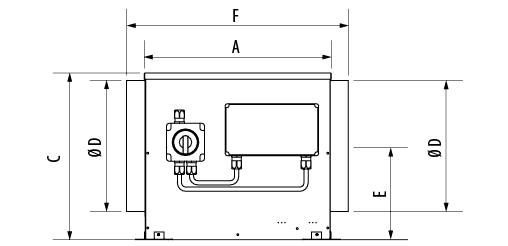

Versione | Formato | A | B | C | Ø D | E | F | G | H | J | K | Peso (kg) |
NU + IS Isolamento 10 mm | KSTD 20 | 450 | 450 | 402 | 315 | 226 | 534 | 474 | 50 | 9 | 95 | 18 |
KSTD 30 | 570 | 570 | 504 | 400 | 279 | 724 | 593 | 50 | 9 | 95 | 30 | |
KSTD 38 | 625 | 625 | 557 | 450 | 308 | 778 | 649 | 50 | 9 | 95 | 40 | |
Isolamento DB 50 mm | KSTD 20 | 530 | 530 | 493 | 315 | 279 | 640 | 554 | 50 | 9 | 95 | 30 |
KSTD 30 | 645 | 645 | 594 | 400 | 319 | 755 | 668 | 50 | 9 | 95 | 47 | |
KSTD 38 | 695 | 695 | 641 | 450 | 347 | 847 | 718 | 50 | 9 | 95 | 61 |
