CAD HR MURAL UP 450

Vecchie gamme

Controcorrente - Azione - ECM

Visualizza ingrandito

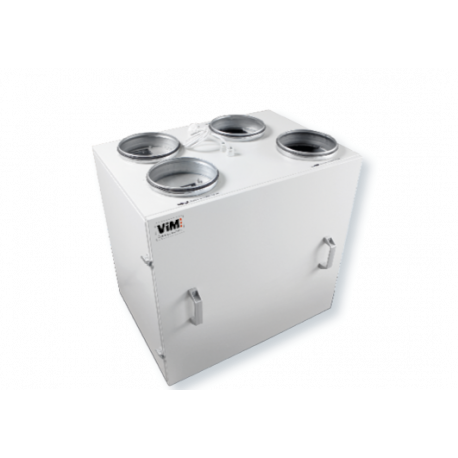

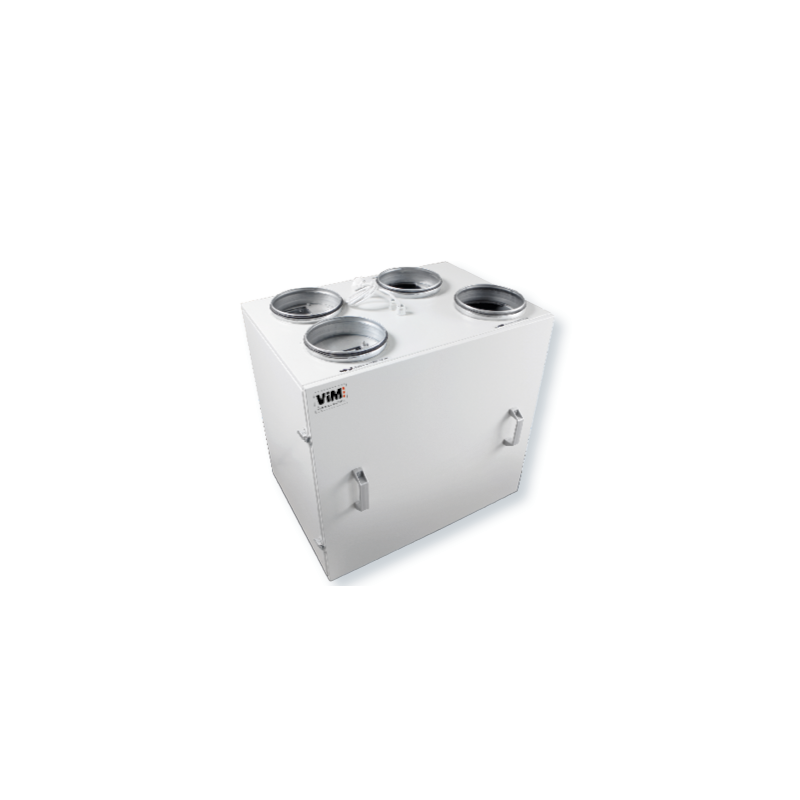

CAD HR MURAL UP 450

Vecchie gamme

Controcorrente - Azione - ECM

Doppia pelle 15 mm
Batteria esterna
Motore ECM a basso consumo
Regolazione TAC5 pronta per la connessione
Efficienza termica fino a 92%

Applicazione

Immissione ed estrazione aria con recupero energetico nei locali del terziario.
Installazione interna.
Costruzione verticale, connessione in alto.

Edifici terziari

Edifici per la ristorazione

Descrizione

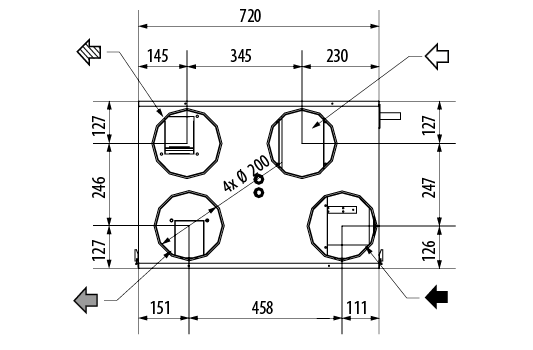

Dimensioni
Documentazione
Prezzo pubblico
Software
Riferimenti

1 taglia.
Regolazione TAC5 DM con display integrato e tasti di programmazione.
Comunicazione possibile Modbus RTU RS485, Modbus TCP/IP KNX tipo TP, applicazione per smartphone, tablet o PC (Android, IOS, Windows 7/8/10).

Costruzione

Box con struttura autoportante.
Pannello a doppia pelle spessore 15 mm con isolamento in lana di roccia (Euroclasse A1) conducibilità termica 0,035W/(mk).
Finitura esterna in acciaio preverniciato di tipo poliestere siliconato termoreticolabile (5 µm primario + 20 µm poliestere).
Finitura interna in acciaio zincato.
Accesso ai filtri e allo scambiatore dal fronte principale tramite pannello removibile.
Vaschetta raccolta condensa con piletta Ø 20 mm.
Ventilatore ad azione singola.
By-pass 50%.
Fornito con 3 sonde montate/cablate per la gestione automatica del bypass e protezione antigelo.

Motorizzazione

Motore ECM monofase a corrente continua a basso consumo 230 V. Protezione termica elettronica a riarmo manuale.

scambiatore

Scambiatore di calore aria/aria in controcorrente ad alta efficienza realizzato in alluminio per una temperatura di esercizio fino a 80°C. Efficienza termica fino a 92%.

Filtri

Filtri G4 per estrazione e immissione aria. Facilmente raggiungibile dal lato principale.

Centralina TAC5 DM pronta per il collegamento

Regolazione completa che consente 3 modalità di funzionamento:
- MODALITÀ LS - PORTATA VARIABILE
- MODALITÀ AC - FLUSSO COSTANTE
- MODALITÀ CP - PRESSIONE COSTANTE
Il funzionamento del ventilatore di estrazione è asservito al ventilatore di mandata. La sua portata corrisponde ad una percentuale della portata del ventilatore di mandata (generalmente 100%).

Accessori di regolazione

Telecomando RC TAC5
Collegamento diretto al regolamento.
Inserimento di tutti i parametri di funzionamento.
Controllo della velocità della ventola.
Visualizzazione di tutti i parametri e allarmi.
Collegamento a cura dell'installatore (lunghezza massima 1000 m).
Telecomando IP20.

SAT3

Segnala l'effettivo funzionamento del ventilatore tramite un contatto pulito (relè normalmente aperto) (relè R3)
Es: autorizzazione al funzionamento di una batteria esterna (funzione di post ventilazione programmabile).
Segnala l'allarme ad una variazione di pressione (relè R2).

SAT TAC5 BA / KW

Modula la potenza delle batterie in modo da mantenere la temperatura di mandata uguale al setpoint.
Fornisce protezione antigelo per batterie ad acqua.
Fornisce un contatto di controllo per il circolatore.
Gestisce il passaggio caldo/freddo tramite ingresso digitale.
Consente lo spegnimento delle batterie tramite un ingresso digitale.

CAD HR murale UP 450

Versione da interno - Installazione verticale - Collegamento dall'alto
