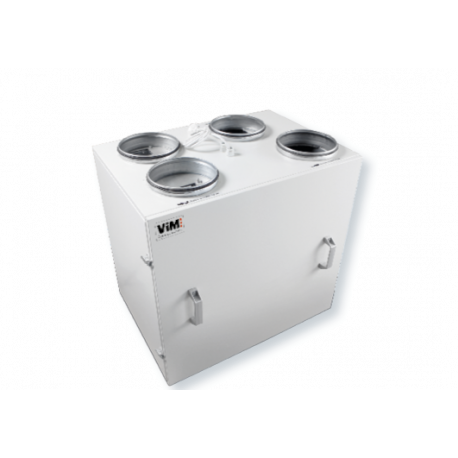

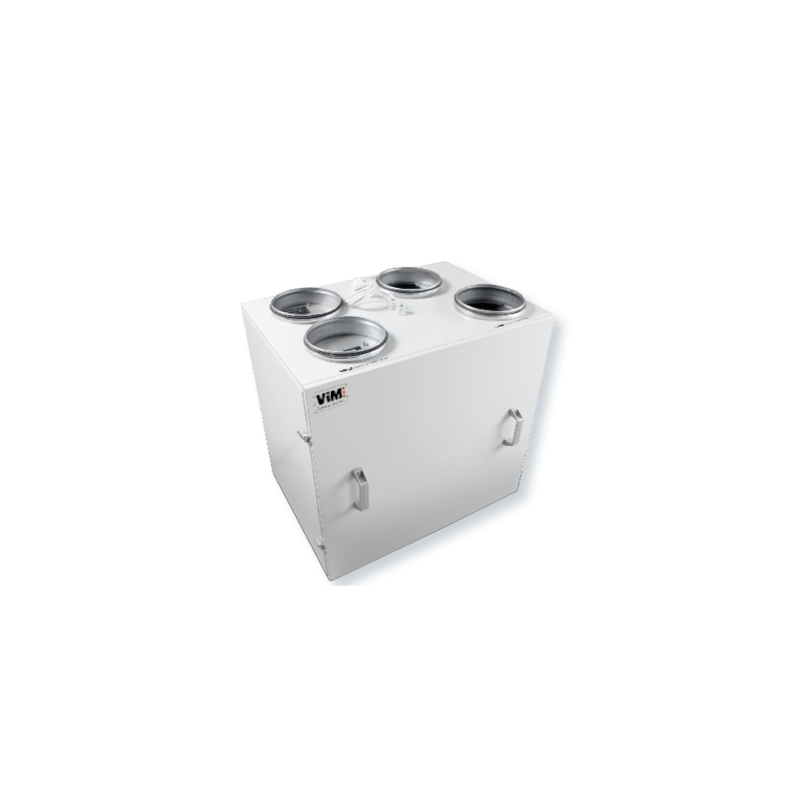

CAD HR MURAL OMHOOG 450 Groter bekijken

CAD HR MURAL OMHOOG 450

Oude reeksen


Tegenstroom - Actie - ECM

PIC-ERP-2018.jpg PIC-Coffret-monte-cable.jpg recuperation-nrj
  • Dubbele huid 15 mm
  • Externe batterij
  • ECM-motor met laag verbruik
  • TAC5-regeling klaar om te verbinden
  • Thermische efficiëntie tot 92%

Toepassing

Luchttoevoer en -afvoer met energierecuperatie in tertiaire gebouwen.
Binnen installatie.
Verticale opbouw, aansluiting bovenaan.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

1 maat.
TAC5 DM regeling met geïntegreerd display en programmeertoetsen.
Communicatie mogelijk Modbus RTU RS485, Modbus TCP/IP KNX type TP, applicatie voor smartphone, tablet of PC (Android, IOS, Windows 7/8/10).

Bouw
  • Doos met zelfdragende structuur.
  • Dubbelwandig paneel 15 mm dik met steenwolisolatie (Euroklasse A1) thermische geleidbaarheid 0,035W / (mk).
  • Buitenafwerking in voorgelakt staal van het type siliconen thermisch vernetbaar polyester (5 m primair + 20 μm polyester).
  • Binnenafwerking in gegalvaniseerd staal.
  • Toegang tot de filters en de wisselaar vanaf het hoofdvlak met behulp van een verwijderbaar paneel.
  • Condensopvangbak met afvoer Ø 20 mm.
  • Ventilator met enkele inlaat.
  • Omleiding 50%.
  • Geleverd met 3 sondes gemonteerd / bedraad voor automatisch beheer van de bypass en antivriesbescherming.
motorisering
  • Laag verbruik, gelijkstroom, eenfasige ECM-motor van 230 V. Elektronische thermische beveiliging - handmatige reset.
Uitwisselaar
  • Hoog rendement lucht/lucht tegenstroom warmtewisselaar van aluminium voor een bedrijfstemperatuur tot 80°C. Thermische efficiëntie tot 92%.
Filters
  • G4-filters voor luchtafzuiging en introductie. Goed bereikbaar vanaf de hoofdzijde.
TAC5 DM-regeleenheid klaar om aan te sluiten
  • Volledige regeling met 3 bedrijfsmodi:
    • LS-MODUS - VARIABEL DEBIET
    • AC-MODUS - CONSTANTE STROOM
    • CPs-MODUS - CONSTANTE DRUK
  • De werking van de afzuigventilator is gekoppeld aan de toevoerventilator. Het debiet komt overeen met een percentage van het debiet van de toevoerventilator (meestal 100%).
Regelaccessoires
  • RC TAC5 afstandsbediening
  • Directe aansluiting op de regeling.
  • Invoer van alle bedrijfsparameters.
  • Ventilator snelheidsregeling.
  • Visualisatie van alle parameters en alarmen.
  • Aansluiting door de installateur te maken (maximale lengte 1000 m).
  • IP20 afstandsbediening.
SAT3
  • Signaleert de actuele werking van de ventilator via een potentiaalvrij contact (relais normaal open) (relais R3)
  • Vb: autorisatie van de werking van een externe batterij (naventilatiefunctie die kan worden geprogrammeerd).
  • Signaleert het alarm bij een drukvariatie (relais R2).
SAT TAC5 BA / KW
  • Moduleert het vermogen van de accu's om de aanvoertemperatuur gelijk te houden aan het setpoint.
  • Biedt antivriesbescherming voor waterspiralen.
  • Geeft een stuurcontact voor de circulatiepomp.
  • Regelt de warme/koude doorgang via een digitale ingang.
  • Maakt het mogelijk om de batterijen via een digitale ingang uit te schakelen.
CAD HR Muurschildering UP 450

Binnenversie - Verticale installatie - Aansluiting van bovenaf
