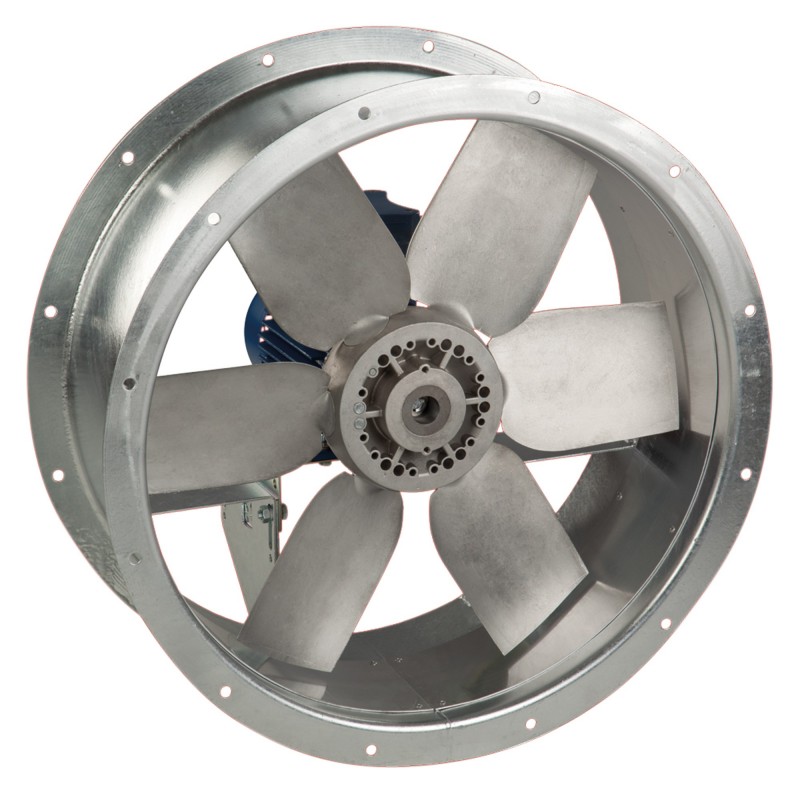

TGT ATEX Agrandir l'image

TGT ATEX

Ventilateurs axiaux ATEX


Tubulaires < 130 000 m3/h

PIC-ERP-2016.jpg PIC-ERP-2016
  • Conformité Norme ATEX Zone 1 et 2 Gaz , Zone 22 Poussières
  • TGT Exd Anti-déflagrant
  • TGT Exe Sécurité augmentée
  • TGT Extc Protection par enveloppe
  • Construction robuste
  • Large plage de débit/pression
  • Virole courte et virole longue


Application
Extraction d’air ou ventilation de locaux dont l’atmosphère  contient un ou plusieurs composés explosifs.
Température de l’air extrait en régime permanent entre –20° et +40°C.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

Débits de 1 500 à 130 000 m3/h.
2 constructions :
  • avec virole courte,
  • avec virole longue et boîte à bornes moteur montées sur la virole (connexion facile et rapide).
11 Tailles de diamètre : 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 /
1 000 / 1 120 / 1 250.

TGT conformes avec la directive 94/9/CE ATEX :
Zone ATEX Gaz
  • TGT Exd : Ex II 2G Exd IIB T4 Gb.
  • TGT Exe : II 2G Exe II T3 Gb.
Zone ATEX Poussières
  • TGT Extc : Ex II 3D Extc IIIB T125 Dc poussières non conductrices.

Construction
  • Virole en tôle d’acier repoussée et traitée par galvanisation à chaud (virole longue avec large trappe de visite et presse étoupe).
  • Hélice en aluminium injecté de 3, 5, 6, 7 ou 9 pales avec angles d’inclinaisons variables (calage de l’inclinaison des pales à l’arrêt) ce qui permet de répondre avec précision à tous les impératifs de débit / pression. Accouplement direct de l’hélice sur le moteur.
  • La totalité de l’ensemble : virole / hélice / support moteur, forme un système anti-étincelles.
  • Montage horizontal ou vertical,
  • Sens de l’air hélice / moteur : flux B.

Motorisation
  • Moteur 2, 4 ou 6 pôles triphasés, IP55, IE1, classe F, à pattes B3
  • 230/400V 50Hz jusqu’à 3kW inclus,
  • 400V 50Hz au delà de 3kW.

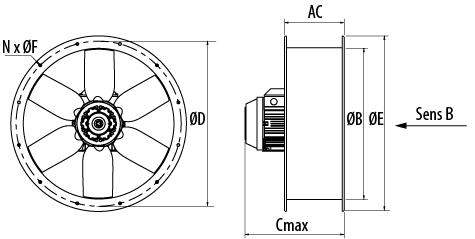

Virole courte

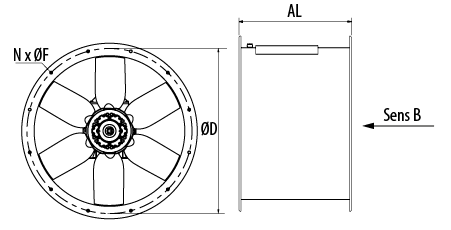

Virole longue




Modèle

AC - Virole courte

AL - Virole longue

ØB

C max.

ØD

ØE

ØF

Nbre

de trous

400

250*

380

400

402

450

487

12

8

450

250*

480

450

457

500

537

12

8

500

250

480

500

467

560

595

12

12

560

380

600

560

564

620

655

12

12

630

380

600

630

564

690

725

12

12

710

380

600

710

564

770

806

12

16

800

380

600

800

564

860

896

12

16

900

450

750

900

737

970

1005

15

16

1000

450

780

1000

767

1070

1105

15

16

1250

500

1150

1250

895

1320

1355

15

20

* Exe et Extc seulement
