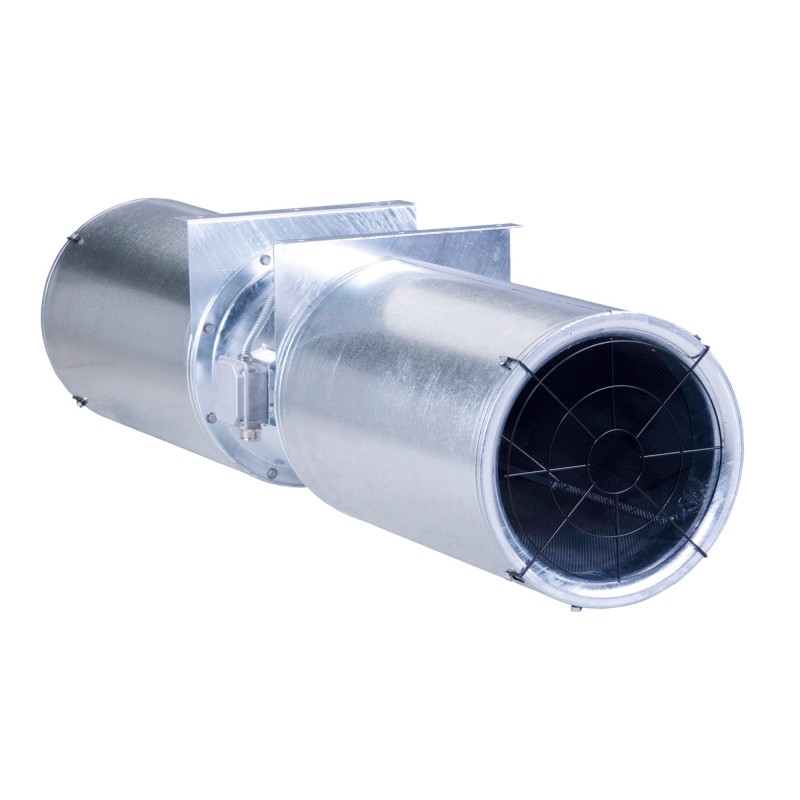

TJHT Agrandir l'image

TJHT

Ventilateurs axiaux F400 ou F200


De transfert Jetfan < 36 000 m3/h

PIC-ERP-2018.jpg PIC-CE.jpg F400-F200
  • Agréés F400 120 (400°C 120 min) ou F200 120 (200°C 120 min)
  • Atténuateurs acoustiques intégrés

Application
Déplacement de grands volumes d’air dans les parcs de stationnement couverts, en confort et désenfumage.
Température de l’air ambiant entre -20°C et +40°C.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

  • Débits de 4 500 à 36 000 m3/h.
  • 2 modèles : F400 120 ou F200 120.
  • 7 tailles Ø 315 /355 / 400 / 450 / 500 / 560 / 630.
  • Moteurs 1 ou 2 vitesses.

Construction
  • Virole et pieds supports en acier suivant EN 10130-99 et protection par galvanisation à chaud suivant EN 1461:1999.
  • Hélice 6 pâles réversible en aluminium injecté suivant EN 1706 et équilibrée suivant ISO 14694: G 6,3.
  • Construction intégrant deux atténuateurs acoustiques circulaires en tôle d’acier galvanisé.
  • Pieds de fixation livrés de série.
  • Grilles de protection amont et aval livrées de série.
  • Pour le transport, les ventilateurs jusqu’à la taille 400 sont livrés assemblés. De la taille 450 à 630 ils sont livrés en 3 pièces à assembler sur site.

Motorisation
  • Moteur asynchrone en accouplement direct avec l’hélice :
    • Alimentation triphasée 400V-50Hz.
    • Moteur F400 120 IP 55 classe H ou F200 120 IP 55 classe F.
    • 1 vitesse 2 pôles ou 2 vitesses 2/4 pôles (Bobinage Dahlander).
  • Boîtier de raccordement extérieur agréé F400 120 ou F200 120 monté et câblé.

TJHT-dim
TJHT-dim1

Modèle

A

B

C1*

C2**

D

E

H

L

L1

L2

Poids***
(Kg)

315

310

405

236

279

385

485

397

1754

1810

1967

57/57

355

310

445

259

302

425

525

437

1754

1810

1967

76/76

400

310

506

283

326

486

586

498

1754

1810

1967

89/89

450

539

556

313,5

362,5

536

636

548

2499

2055

2712

133/134

500

549

620

343,5

392,5

600

700

612

2499

2055

2712

165/166

560

669

680

376

425

660

760

672

3019

3072

3232

220/223

630

769

750

422

480

730

830

742

3119

3175

3332

290/311

* Boîtier de raccordement
** interrupteur de proximité
*** Mono/bivitesse
