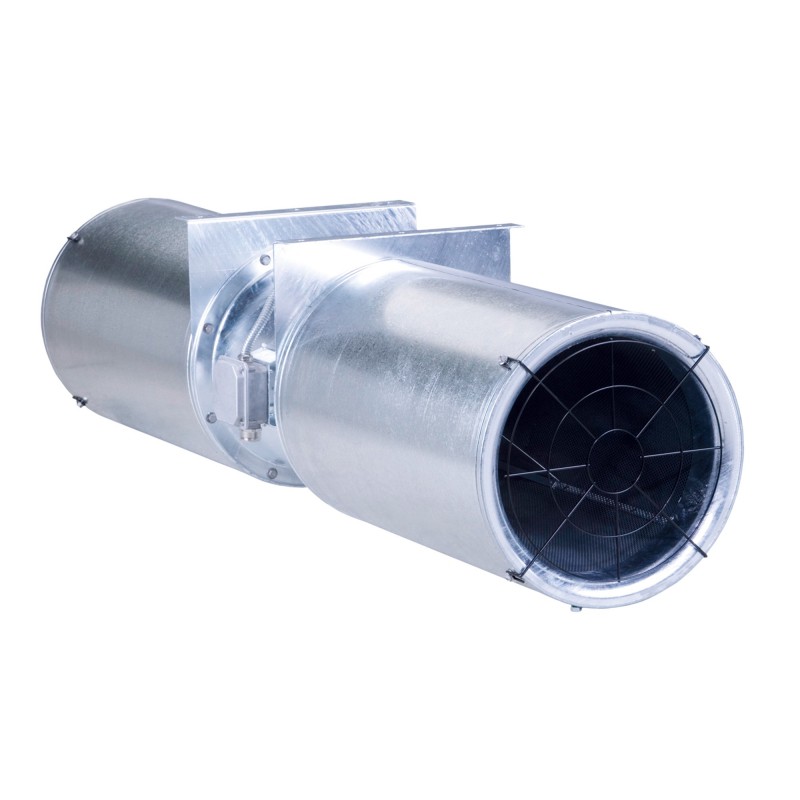

TJHT F400 - TJHT F200

Axiale ventilatoren F400 of F200

Jetfan overdracht

TJHT F400 - TJHT F200 Groter bekijken

TJHT F400 - TJHT F200

Axiale ventilatoren F400 of F200


Jetfan overdracht

ErP niet van toepassing - Exclusief rookafzuiging ErP niet van toepassing
Exclusief rookafzuiging
Europese naleving Goedgekeurd 400°C 2u of 200°C 2u

  • Goedgekeurd F400 120 of F200 120
  • Geïntegreerde geluidsdempers

Toepassing

Verplaatsing van grote hoeveelheden lucht op overdekte parkeerplaatsen, in comfort en rookafvoer.
Omgevingstemperatuur tussen -20 ° C en + 40 ° C.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

  • Debiet van 4.500 tot 36.000 m3/ u.
  • 3 modellen: F400 120, F200 120 of niet-gecertificeerde standaard.
  • 7 maten Ø 315/355/400/450/500/560/630.
  • Motoren met 1 of 2 snelheden.

Bouw
  • Stalen schaal en voeten volgens EN 10130-99 en thermisch verzinkte bescherming volgens EN 1461: 1999.
  • Omkeerbare 6-blads propeller in geïnjecteerd aluminium volgens EN 1706 en gebalanceerd volgens ISO 14694: G 6.3.
  • Constructie met twee ronde geluiddempers van verzinkt plaatstaal.
  • Bevestigingsvoeten worden standaard meegeleverd.
  • Stroomopwaartse en stroomafwaartse beschermingsroosters worden standaard meegeleverd.
  • Voor transport worden ventilatoren tot maat 400 gemonteerd geleverd. Van maat 450 t/m 630 kunnen ze in 3 stuks geleverd worden om ter plaatse te monteren.

motorisering
  • Asynchrone motor in directe koppeling met de propeller:
    • Driefasige voeding 400V-50Hz.
    • Motor F400 120 IP 55 klasse H of F200 120 IP 55 klasse F.
    • 1 snelheid 2 polen of 2 snelheden 2/4 polen (Dahlander wikkeling).
  • F400 120 of F200 120 goedgekeurde aansluitdoos voor buiten gemonteerd en bedraad.

Selectie van rookafzuigventilatoren

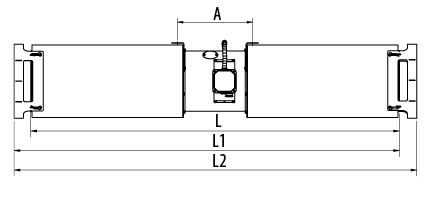

TJHT-dim
TJHT-dim1

Model

A

B

C1 *

C2 **

D

E

H

L

L1

L2

Gewicht***
(Kg)

315

310

405

236

279

385

485

397

1754

1810

1967

57/57

355

310

445

259

302

425

525

437

1754

1810

1967

76/76

400

310

506

283

326

486

586

498

1754

1810

1967

89/89

450

539

556

313.5

362.5

536

636

548

2499

2055

2712

133/134

500

549

620

343.5

392.5

600

700

612

2499

2055

2712

165/166

560

669

680

376

425

660

760

672

3019

3072

3232

220/223

630

769

750

422

480

730

830

742

3119

3175

3332

290/311

* Aansluitdoos
** Nabijheidsschakelaar
*** Mono / twee snelheden

Dichtbij Open Gedetailleerde specificaties:

Dichtbij Open Installatie instructies

Installatie-/onderhoudshandleiding (NT)

Dichtbij Open Brand / Rook extractie certificaten

CE-certificering voor rookafzuiging (CCCE)

Dichtbij Open Prestatie-/omgevingscertificaten

Dichtbij Open Commerciële documenten

Commerciële folder (FCOM)
