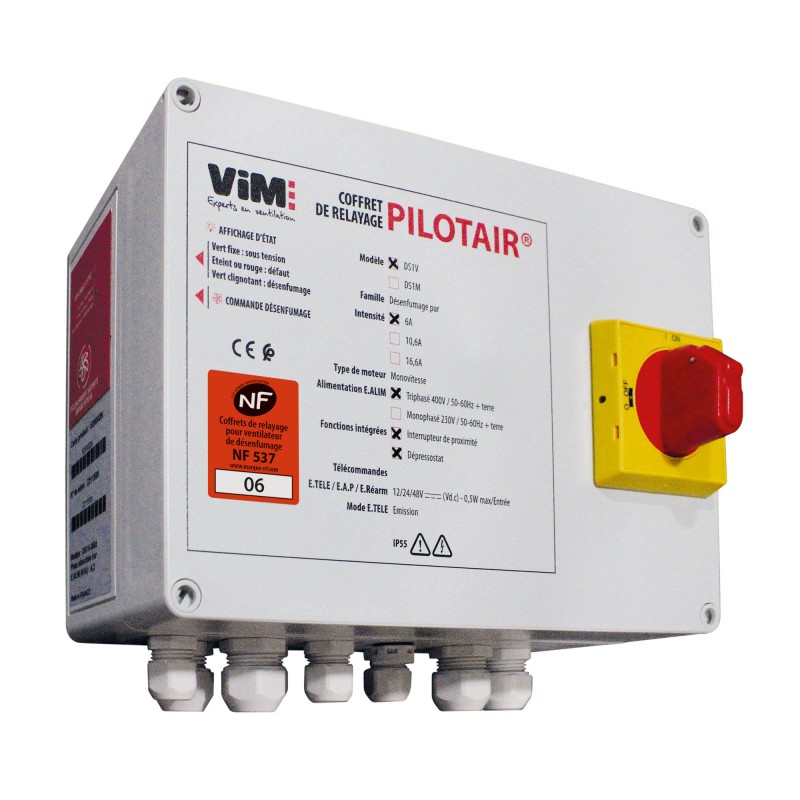

PILOTAIR® DS

NF Relaiskästen

Größer anzeigen

Kollektive Wohngebäude

Tertiärgebäude

Industrie- und Logistikgebäude

Gebäude für die Gastronomie

Überdachte Parkplätze

Online bestellen

PILOTAIR^® DS1M für einphasige 230-V-Motorsteuerung mit 1 Geschwindigkeit.
PILOTAIR^® DS1V für 400-V-Drehstrom-Motorsteuerung mit 1 Geschwindigkeit.
3 Bewertungen: 6 / 10,6 / 16,6A.
Hinweis: Das Kaliber der PILOTAIR^® enthält den Sicherheitsfaktor von 1,5 (Beispiel: Eine 6A-Box ist so ausgelegt, dass sie einen Motor mit einer maximalen absorbierten Stromstärke von 6A steuert).
Standardausführung ohne Zubehör.
Ausführungen mit Näherungsschalter INTZ und Druckschalter BDEZ für 3 verschiedene Druckbereiche 20 bis 300 Pa / 100 bis 1000 Pa / 1000 bis 5000 Pa.

Beschreibung

Installation im Innen- oder Außenbereich: Gehäuse IP55.
Verstärktes Polycarbonatgehäuse.
Befestigungssatz und Kabelverschraubungen im Lieferumfang enthalten.
Stromversorgung mit 50 Hz oder 60 Hz Frequenz.
Bedienfeld mit manueller Sicherheitssteuerung und LED zur Statusanzeige des Kastens: Standby, Sicherheit, Störung.
Mikrocontroller-Elektronikkarte der neuesten Generation und tropentauglich: Optimierte Größe und garantierte Zuverlässigkeit auf Dauer in feuchten Umgebungen.
Anzeige auf der Elektronikkarte für Statussignalisierung (Warten oder Sicherheit) + Fehler erkannt.
Fernbedienungseingänge:
- Steuerspannung von 12 oder 24 oder 48 Vd.c. Strom-Shunt (Bruch gemäß NF537-Standard verboten).
- Nicht polarisiert - keine Vertauschungsgefahr beim Anschließen.
- Galvanisch getrennt.
Einfacher Zugang zu den Leistungskomponenten und Fernsteuerungs-Klemmenblöcken, Schnellanschluss-Federklemmen für die Klemmenblöcke der elektronischen Karte und die Schütze.
Option 3-Punkt-Lasttrennschalter INTZ mit Vorhängeschloss, integriert in die Vorderseite des Gehäuses.
Je nach einstellbarem Druckbereich stehen drei BDEZ-Druckschalter zur Verfügung:
- Id2 = 20 bis 300 Pa
- Id = 100 bis 1000 Pa
- ID = 1000 bis 5000 Pa
Vibrationsgeprüft.
Getestet mit Generatorleistung.
Kompatibel mit allen CMSIs auf dem Markt.

Kontrolle/Unterstützung

Prüfen der Spannungsversorgung des Stromversorgungsnetzes.
Steuerung der Reihenfolge der Phasen des Versorgungsnetzes (in dreiphasiger Version).
Überprüfung der Isolierung des angeschlossenen Motors.
Simulationstaster für Aufrüstung und Feuerwehrstoppbefehle zur Unterstützung bei der Inbetriebnahme.
Elektronische Karte mit spezifischem Ausgang, die es unserem Kundendienst ermöglicht, das Ereignisprotokoll für eine vollständige Diagnose der Installation zu konsultieren.

Ausstellen/speichern

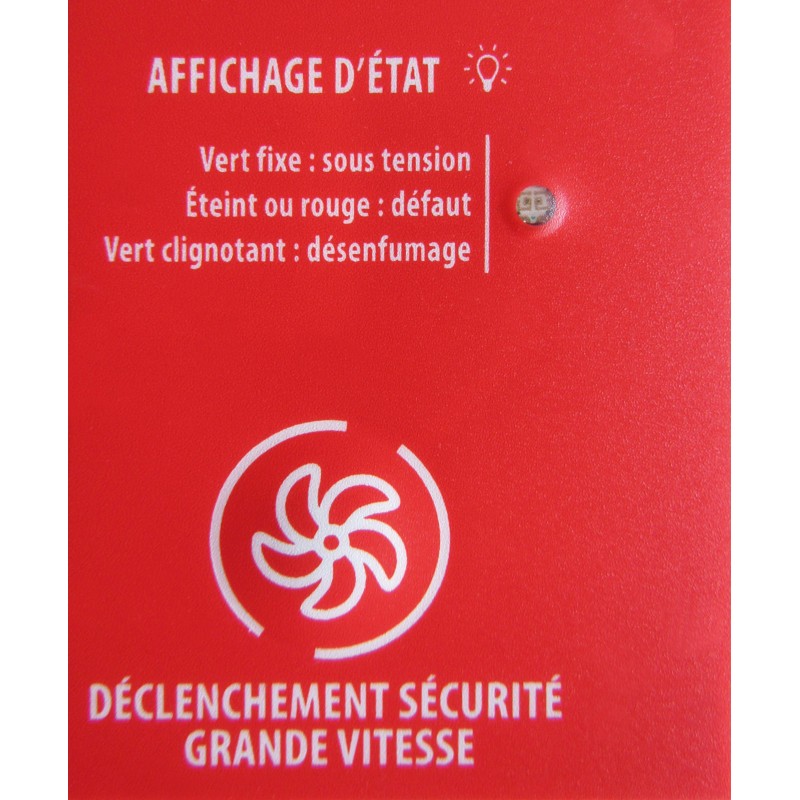

Box-Statusanzeige LED (Warten, Sicherheit, Störung): Anzeige ohne Öffnen des Boxdeckels.
In die elektronische Karte integriertes digitales Display, das den Status der Box (Standby oder Sicherheit) und die folgenden Zustände/Fehler anzeigt:
- Netzversorgungsproblem, Phasenausfall oder zu niedrige Spannung,
- Falsche Reihenfolge der Phasen (bei dreiphasiger Ausführung),
- Motorisolation zu gering,
- Feuerwehrstopp-Befehl aktiv,
- INTZ-Näherungsschalter offen,
- Manuelle Sicherheitssteuerung aktiviert,
Speicherung der letzten 6 erkannten Fehler.
Speicherung der letzten Position des Kastens während eines Stromausfalls im Stromkreis.
