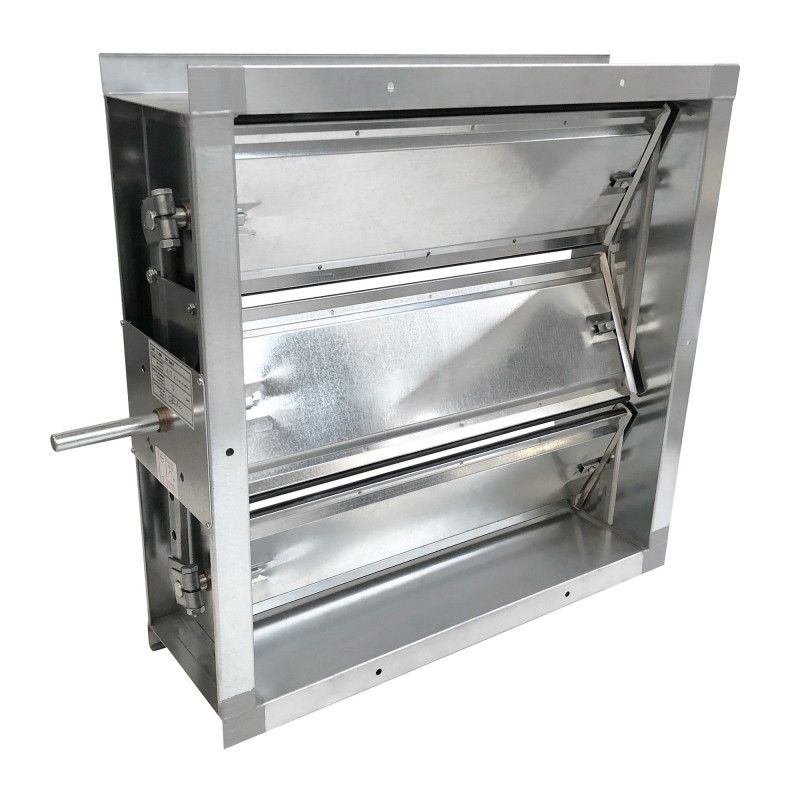

CDRE 200F
Registros rectangulares
Galva o acero inoxidable - Paso de aletas 200 mm
Ver más grande
CDRE 200F
Nuevo producto
- Amortiguador de cierre hermético
- Cerramiento de clase C de estanqueidad, aletas de clase 4
- Opción de servomotor instalado de fábrica
- Ajuste manual o motorizado
- Aletas de paso de 200 mm
Aplicaciones :
Balanceo de redes de ventilación y climatización.
Se utiliza para aplicaciones de muy alta estanqueidad (laboratorios, ...)
Cierre totalmente estanco para protección contra heladas o aislamiento de la red.
-
Descripción
-

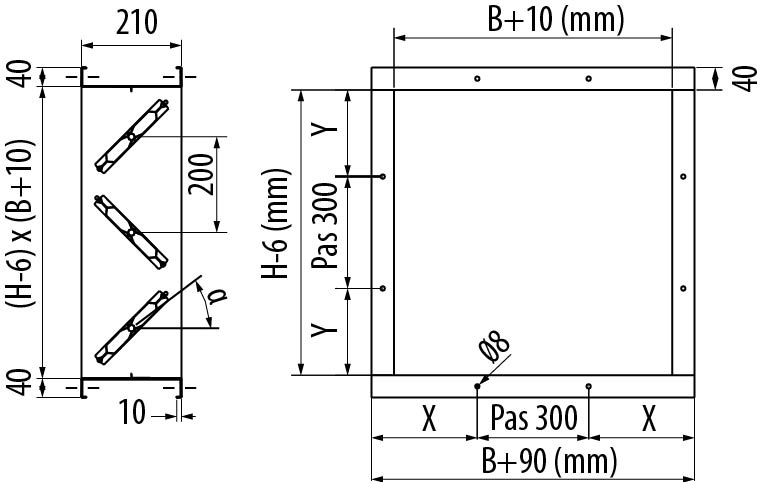

Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Ancho x Alto: 200 x 210 a 2000 x 2010 mm. Dimensión del paso del aire.
CDRE 200F: estructura y aletas en chapa de acero galvanizado.
CDRE 200X: estructura y aletas en acero inoxidable AISI 304.
Descripción :
CDRE 200F: estructura y aletas en chapa de acero galvanizado.
CDRE 200X: estructura y aletas en acero inoxidable AISI 304.
Descripción :
- Estructura en chapa de acero galvanizado Z275 (CDRE 200F) o acero inoxidable 304 (CDRE 200X), ancho 210 mm de espesor. 15/10.
- Aletas perfiladas en chapa de acero galvanizado Z275 (CDRE 200F) o acero inoxidable 304 (CDRE 200X), espesor. 0,8 + 0,8 mm.
- Sin aletas 200 mm.
- Aletas de apertura opuestas.
- Mecanismo mediante varillas de acero galvanizado fuera del flujo de aire.
- Rodamiento de bronce.
- Sellado lateral con hoja flexible de acero inoxidable.
- Clase de estanqueidad según EN1751: envolvente clase ATC3 (antes clase C), aletas clase 4.
- Eje de mando de 18 mm.
- Longitud del eje de control 105 mm.
- Registro entregado sin pedido.
| B | Número de agujeros Ø8 | incógnita |
| 200 | 1 | 140 |
| 300 | 1 | 190 |
| 400 | 2 | 90 |
| 500 | 2 | 140 |
| 600 | 2 | 190 |
| 700 | 3 | 90 |
| 800 | 3 | 140 |
| 900 | 3 | 190 |
| 1000 | 4 | 90 |
| 1100 | 4 | 140 |
| 1200 | 4 | 190 |
| 1300 | 5 | 90 |
| 1400 | 5 | 140 |
| 1500 | 5 | 190 |
| 1600 | 6 | 90 |
| 1700 | 6 | 140 |
| 1800 | 6 | 190 |
| 1900 | 7 | 90 |
| 2000 | 7 | 140 |
| h | Número de agujeros Ø8 | Y |
| 210 | 0 | 0 |
| 310 | 0 | 155 |
| 410 | 1 | 205 |
| 510 | 1 | 255 |
| 610 | 1 | 305 |
| 710 | 2 | 205 |
| 810 | 2 | 255 |
| 910 | 2 | 305 |
| 1010 | 3 | 205 |
| 1110 | 3 | 255 |
| 1210 | 3 | 305 |
| 1310 | 4 | 205 |
| 1410 | 4 | 255 |
| 1510 | 4 | 305 |
| 1610 | 5 | 205 |
| 1710 | 5 | 255 |
| 1810 | 5 | 305 |
| 1910 | 6 | 205 |
| 2010 | 6 | 255 |
