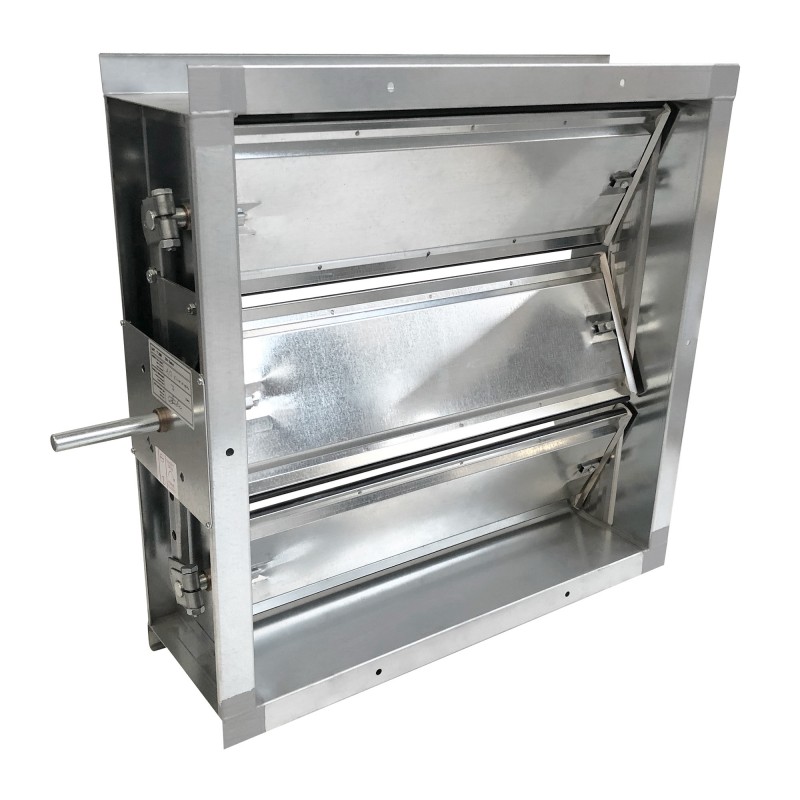

CDR 200F
Rechthoekige registers
Gegalvaniseerd of roestvrij staal - Lamelafstand 200 mm
Groter bekijken
CDR 200F
Nieuw product
- Luchtdicht afsluitregister
- Afdichting klasse C behuizing, klasse 4 vinnen
- In de fabriek gemonteerde servomotor optie
- Handmatige of gemotoriseerde aanpassing
- Vinnen met een spoed van 200 mm
Toepassingen:
Balanceren van ventilatie- en airconditioningnetwerken.
Gebruik voor zeer hoge afdichtingstoepassingen (laboratoria, ...)
Totale waterdichte afsluiting voor vorstbeveiliging of netwerkisolatie.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
B x H: 200 x 210 tot 2000 x 2010 mm. Afmeting luchtdoorgang.
CDRE 200F: frame en vinnen van gegalvaniseerde staalplaat.
CDRE 200X: frame en vinnen van AISI 304 roestvrij staal.
Beschrijving :
CDRE 200F: frame en vinnen van gegalvaniseerde staalplaat.
CDRE 200X: frame en vinnen van AISI 304 roestvrij staal.
Beschrijving :
- Frame in gegalvaniseerde staalplaat Z275 (CDRE 200F) of roestvrij staal 304 (CDRE 200X), breedte 210 mm dik. 15/10.
- Geprofileerde lamellen in gegalvaniseerde staalplaat Z275 (CDRE 200F) of roestvrij staal 304 (CDRE 200X), dikte. 0,8 + 0,8 mm.
- Geen vinnen 200 mm.
- Tegenover openende vinnen.
- Mechanisme door gegalvaniseerde stalen staven buiten de luchtstroom.
- Bronzen lager.
- Zijafdichting met flexibel roestvrijstalen mes.
- Afdichtingsklasse volgens EN1751: klasse ATC3 envelop (voorheen klasse C), klasse 4 vinnen.
- 18 mm stuuras.
- Lengte stuuras 105 mm.
- Register geleverd zonder bestelling.
| B | Aantal gaten Ø8 | X |
| 200 | 1 | 140 |
| 300 | 1 | 190 |
| 400 | 2 | 90 |
| 500 | 2 | 140 |
| 600 | 2 | 190 |
| 700 | 3 | 90 |
| 800 | 3 | 140 |
| 900 | 3 | 190 |
| 1000 | 4 | 90 |
| 1100 | 4 | 140 |
| 1200 | 4 | 190 |
| 1300 | 5 | 90 |
| 1400 | 5 | 140 |
| 1500 | 5 | 190 |
| 1600 | 6 | 90 |
| 1700 | 6 | 140 |
| 1800 | 6 | 190 |
| 1900 | 7 | 90 |
| 2000 | 7 | 140 |
| H | Aantal gaten Ø8 | Y |
| 210 | 0 | 0 |
| 310 | 0 | 155 |
| 410 | 1 | 205 |
| 510 | 1 | 255 |
| 610 | 1 | 305 |
| 710 | 2 | 205 |
| 810 | 2 | 255 |
| 910 | 2 | 305 |
| 1010 | 3 | 205 |
| 1110 | 3 | 255 |
| 1210 | 3 | 305 |
| 1310 | 4 | 205 |
| 1410 | 4 | 255 |
| 1510 | 4 | 305 |
| 1610 | 5 | 205 |
| 1710 | 5 | 255 |
| 1810 | 5 | 305 |
| 1910 | 6 | 205 |
| 2010 | 6 | 255 |
