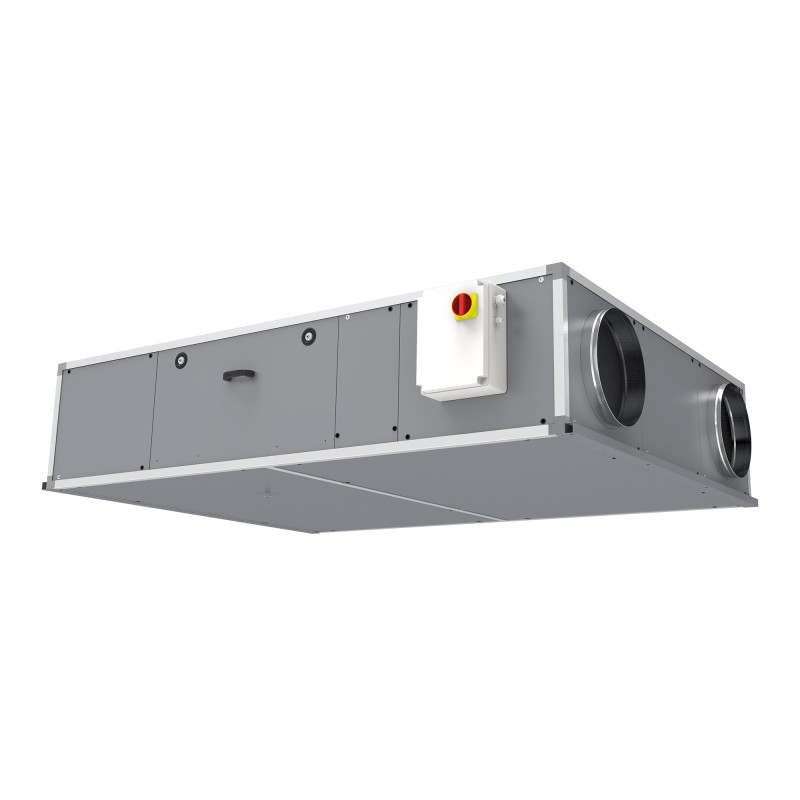

CAD HR BASIC H
UTA de doble flujo H con intercambiador
Contracorriente - Reacción - ECM < 3400 m3/h
Ver más grande
CAD HR BASIC H
Nuevo producto
 |
Cumple con ErP 2018 - UVNR Motores EC variables |
Filtros
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Intercambiadores de calor de placas aire-aire producidos por la empresa RECUTECH, que participa en el programa Eurovent. Certificación para AAHE. |
- Aislamiento de doble piel 25 mm
- Con o sin batería integrada
- Ventiladores de reacción de rueda libre
- Motores ECM de bajo consumo
- Nueva regulación de comunicación Modbus / Bacnet
- Eficiencia térmica hasta 90%
Solicitud
Introducción y extracción de aire con recuperación de calor.
Instalación en suelo o suspendida.
Uso interior o exterior con mampara de lluvia.
Regulación de la temperatura de soplado mediante batería eléctrica o batería de agua según modelo.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
5 tallas: 07 (700m3/h) / 11 (1.100 m3/h) /16 (1.600 m3/h) / 23 (2.300 m3/h) / 34 (3.400m3/hora).
3 modelos:
Servidumbre derecha (R) o izquierda (L) en la dirección del aire soplado.
Nueva regulación EVCO integrada específica VIM .
Construcción
intercambiador
Motorización
Filtración
Calentador eléctrico EI
Batería de agua fría/caliente reversible ER
Selección de tratamiento de aire
3 modelos:
- E: sin batería
- EI: batería de postcalentamiento eléctrica integrada
- ER: batería de agua reversible integrada (fría/calor)
Servidumbre derecha (R) o izquierda (L) en la dirección del aire soplado.
Nueva regulación EVCO integrada específica VIM .
- Comunicación Modbus RTU en el puerto RS485 o Modbus TCP/IP, BACnet IP, control remoto táctil EPJcolor.
Construcción
- Estructura autoportante en perfil de aluminio extrusionado, esquinas redondeadas,
- Panel de doble piel de 25 mm de zinc magnesio ZM310, resistencia a la corrosión C5.
- Aislamiento mediante espuma de poliuretano inyectado (42 kg/m3 – 0,0246W/ m,k) clasificación al fuego B-S2, d0 (M1).
- Construcción horizontal con conexión en línea mediante tomas circulares provistas de juntas:
- 4 orejetas de fijación suministradas para montaje en un falso techo o en una silla,
- posibilidad de adaptar la posición de las conexiones en obra.
- Acceso a filtros, intercambiador, batería y ventilador desde el lateral.
- Sumidero Ø1/2˝ para la evacuación de condensados.
intercambiador
- Intercambiador de calor de placas de aluminio, contracorriente, alta eficiencia, eficiencia térmica hasta 90%.
- Bypass motorizado 100%, integrado en la unidad en la red de aire fresco.
- Servomotor de 3 puntos monofásico de 230V controlado proporcionalmente actuando sobre el tiempo de marcha.
Motorización
- Ventilador tipo rueda libre de reacción metálica (incombustible A1).
- Motor ECM, 230V 50/60Hz, alta eficiencia.
- Control por señal 0…10V.
- Clase de estanqueidad: tamaño 07 = IP44 clase B, otros tamaños IP54 clase B
- Protección térmica electrónica.
Filtración
- Suministro de aire fresco: filtros mini plisados FIFI F7 ePM1 70%.
- Retorno de aire viciado: filtros mini plisados FIFI M5 ePM10 50%.
Calentador eléctrico EI
- Conectado al regulador, regula la temperatura del aire soplado.
- Termostato de seguridad con rearme automático (punto de consigna 55°C) y rearme manual (punto de consigna 70°C).
Batería de agua fría/caliente reversible ER
- Serpentín de agua 2 filas en tamaño 07 y 34, 4 filas en otros tamaños.
- En tubos de cobre con aletas de aluminio sobre estructura de acero galvanizado.
- Colector de cobre. Tubo de conexión roscado.
- Salida de condensados de 1/2" para conectar a un sifón cuando se utilice en refrigeración.
- Transformador 230V/24V 10VA para alimentación de válvulas de 2V o 3V.
Selección de tratamiento de aire
|
Modelo |
A |
B |
C |
D |
E |
Ø |
Peso (Kg) |
|
07 |
1590 |
740 |
360 |
200 |
155 |
200 |
103 |
|
11 |
1815 |
1240 |
420 |
225 |
155 |
250 |
150 |
|
dieciséis |
2180 |
1340 |
495 |
293 |
155 |
220 |
|
|
23 |
2180 |
1640 |
495 |
295 |
155 |
355 |
280 |
|
34 |
2400 |
1740 |
635 |
310 |
155 |
450 |
350 |
Posible configuración de las conexiones - Vista superior
Versión estándar recta HD
Versión izquierda HG
 |
Aspiración de aire fresco |
 |
Retorno de aire de escape |
 |
Suministro de aire fresco |
 |
Descarga de aire de escape |
 |
Modificaciones realizadas in situ |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas del catálogo - Otro
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificados de desempeño / medioambiente
Ficha normativa ErP (FERP)
Certificado Eurovent (CEUR)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
Folleto comercial (FCOM)
OPTAIR CTA 2023
Descargue la nueva versión OPTAIR CTA (sin actualización automática de la versión anterior)
Software de selección de CTA de flujo simple o doble
Noviembre 2023 – Nueva versión OPTAIR CTA 2023.12.2.0: incorporación de nuevas gamas y eliminación de gamas obsoletas
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
Productos incluidos en la versión 2023
|
