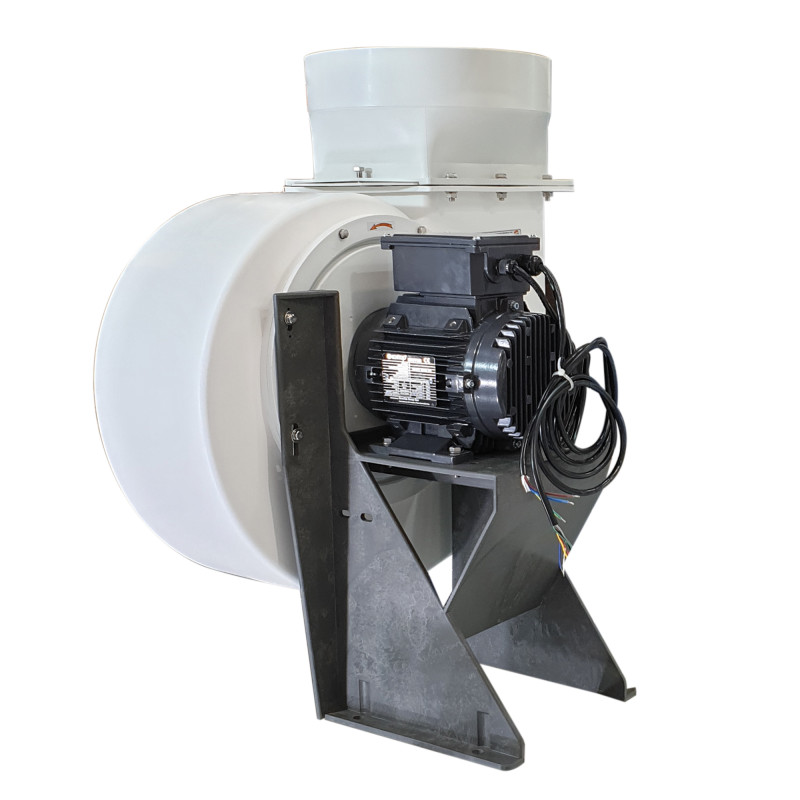

VSA CE - VSB CE - VSAT CE - VSBT CE

Ventiladores motorizados de polipropileno

Centrífugas - Acción - ECM < 7.000 m3/h

Ver más grande

VSA CE - VSB CE - VSAT CE - VSBT CE

Ventiladores motorizados de polipropileno

Centrífugas - Acción - ECM < 7.000 m3/h

	Motor ECM

Anticorrosivo: polipropileno inyectado (PPH)
Motor fuera del flujo de aire
Motores EC de bajo consumo

Laboratorios. Extracción de la campana extractora de gases.
Ventiladores tipo “Antiácido” para atmósferas agresivas, resistentes a la mayoría de ácidos y disolventes para temperaturas de gases transportados inferiores a 60°C. Condiciones ambientales del aire -20°C/+40°C y 75%.

Edificios industriales y logísticos

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

2 modelos

Aficionados a las motos.
Torretas (hasta tamaño 30).

8 tamaños:

Ventiladores para motos: VSA 20 / 25 / 30 y VSB 20 / 25 / 30 / 35 / 42
Torretas: VSAT 20/25 y VSBT 20/25/30

Caudales de 100 a 7.000 m3/h.
2 rangos de presión estándar para cada modelo:

VSB: motoventiladores de baja presión.
VSA: motoventiladores de alta presión.
VSBT: torretas de baja presión.
VSAT: torretas de alta presión.

Construcción

Voluta de polipropileno, resistente a los rayos UV, tornillos de acero inoxidable. Para ventiladores motorizados: regulables en 6 posiciones. Posición estándar: 0 LG.
Turbina de acción equilibrada estática y dinámicamente, fabricada en polipropileno con buje de aluminio embebido en polipropileno.
Descarga con brida rectangular, opcional circular. Junta anticorrosiva contra el riesgo de fugas de gas.
Silla de apoyo con tornillos de acero inoxidable:
- Nailon para tallas 20/25.
- Polipropileno para tallas 30/35.
- Acero galvanizado 42.

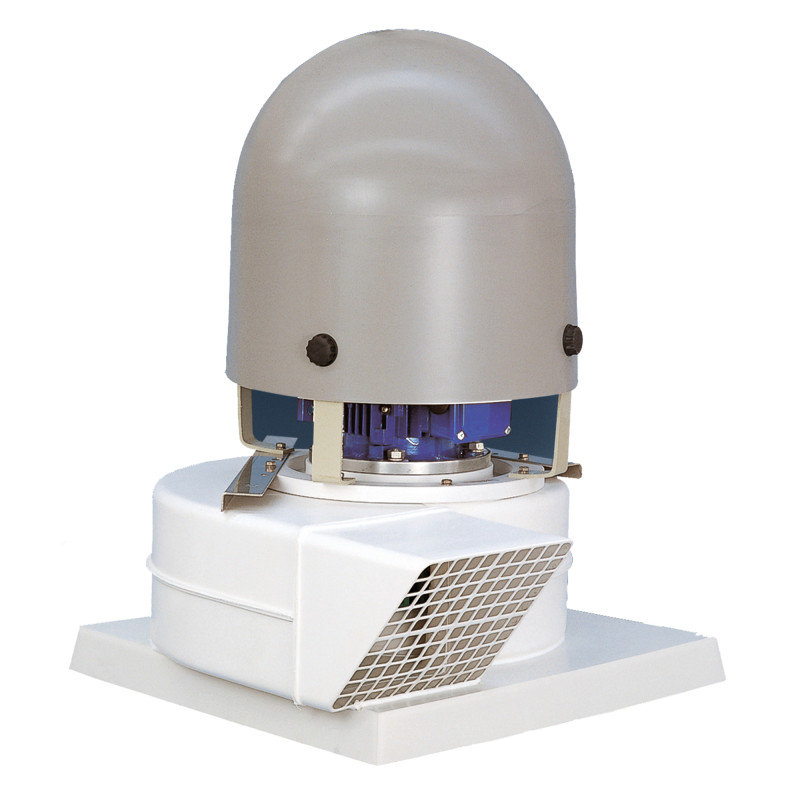

Torretas: cubierta del motor en polipropileno resistente a factores ambientales.

Motorización

Motor ECM con controlador a bordo:
- Alimentación monofásica 230V 50/60Hz hasta el tamaño 30 inclusive,
- Fuente de alimentación trifásica 400V 50/60Hz en tamaños 35 y 42.
Comunicación ModBus en puerto RS485, software de comunicación incluido.

Accesorios

RPSB - RPSA: accesorio anticorrosivo para adaptar el orificio de brida rectangular a tubería circular. Gracias a la trampilla de estrangulación del flujo de aire es posible regular el rendimiento del ventilador.
RPRB - RPRA: RPSB - RPSA accesorio sin brida de ajuste.
TFSB - TFSA: Conexión bridada con salida inclinada provista de malla protectora. Gracias a la trampilla de estrangulación del flujo de aire es posible regular el rendimiento del ventilador. Disponible versión TEFB-TEFA sin bridas.
Conjunto válvula check de salida MSGX: aletas cerradas por gravedad impidiendo el retorno de aire al ventilador.
Cobertor de motor CPMX de PVC destinado a proteger el motor contra los agentes atmosféricos.
Drenaje de voluta SCCX: manguito de expulsión circular para la descarga de líquido de condensación y agua de lluvia. Soldado directamente a la carcasa del ventilador.
Manguito flexible de PVC GTX: accesorio de PVC anticorrosivo para conectar el orificio de aspiración/descarga a la tubería circular de 160 mm de longitud.
Gorro de lluvia CMN: salida de aire vertical de PVC, equipado con un capuchón protector que impide la entrada de lluvia. Tiene un extremo hembra.
Ejecución de descarga vertical para torretas RJVX.

Dirección de rotación y posición.

*Rotación no disponible para ventiladores motorizados VSA 20 y VSA 30

Ventiladores centrífugos de polipropileno
Descarga de brida “B” (estándar)

Descarga circular “A” (bajo pedido para VSB 25 y 30)

Tipo	A	B	C	ØD1	ØD2	E	F	G	H	J	K2	L	M	N	P	Q	R
VSB 20	418	148	170	200	200	501	300	201	200	300	168	420	300	120	398	349	148
VSB 25	520	185	210	250	250	570	320	250	250	320	160	486,5	357,5	129	495	428	178
VSB 30	598	222	251	250	315	545	245	300	310	245	170	565	380	185	593	515	215
VSB 35		259	297		355			353	320		210	660	450	210	696	628	275
VSB 42		310	357		400			424	410		230	810	565	245	834,5	724	300
VSA 20		139,5	157		160			177	200		120	370	285	85	349	325	148
VSA 25		175	193		160			219	250		120	459	355	104	433	394	175
VSA 30		210,5	237		200			269	310		265			155	525	494	225

Tipo	S	T1	T2	U	V	W	ØX	a	b	c	d	e	f	g	h	i	j	nbs x Øk
VSB 20	215	240	240	170	35	95	10	160	130	210	180	194	164	20	2x85	90		8x7
VSB 25	255	280	280	175	52,5	130	10	200	160	266	228			13	3x80	13	2x101	10x7
VSB 30	234	260	275	175	50	155	12	240	195	306	265	282	241	53	2x100	82,5	100	10x9
VSB 35	285	320	300	200	50	170	12	280	225	356	305	326	275	28	3x100	102,5	100	12x9
VSB 42	315	350	350	250	50	197	12	335	270	421	362	381	322	60,5	3x100	81	2x100	14x9
VSA 20	215	240	240	170	35	80	10	105	90	150	140	130	120	30	1x90	70		6x9
VSA 25	255	280	280	175	52,5	112	10	130	115	180	180	160	160	10	2x80	10	2x80	8x7
VSA 30	234	260	275	175	30	130	12	155	140	221	210	200	186	10.5	2x100	12	2x93	3x9

	VSA						VSB
Tipo	20-2	20-5	25-2	25-4	30-2	30-4	14	20-2	20-4	20-6	23-4	23-6	24-2	24-4	24-6	25-4	25-6	30-4	30-6	35-4	35-6	42
I (altura del eje en mm)	71	63	90	71	100	80	63	80	63	71	80	71	90	80	71	80	71	90	80	100	90	132
