RAOH - RAPH OPTIMIX
Anciennes gammes
Diffuseurs à plaque portée constante - Dalles - Arrêt gamme au 01/01/2020
Agrandir l'image
RAOH - RAPH OPTIMIX
Nouveau produit
- Adaptés aux applications VAV
- Maintiennent une portée constante
- Installation dans tous les types de faux plafond
- Faible niveau sonore
- Mesures et réglages facilités
- Choix des directions de diffusion
Application
Chauffage / climatisation / ventilation.
Permet de maintenir une portée constante du flux d’air dans les application à débits variables (L02). Vitesse terminale = 0.2m/s.
Fonctionne avec un ΔT de -12°C à +15°C.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Débit de 50 à 900 m3/h.
Dimension externe 595x595 avec raccordement diamètre 315 mm.

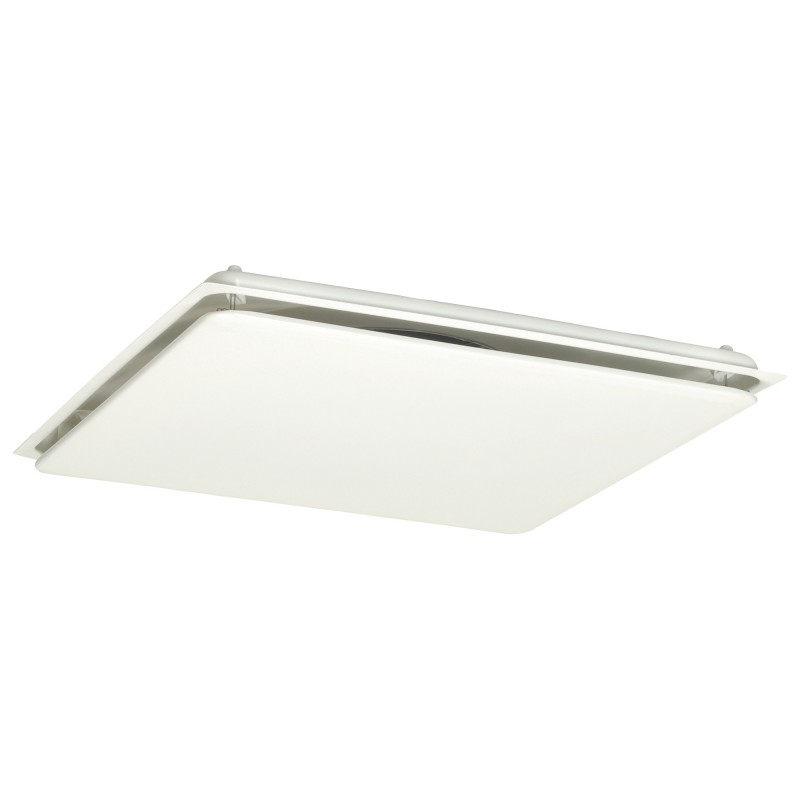

RAOH : plaque du diffuseur pleine.

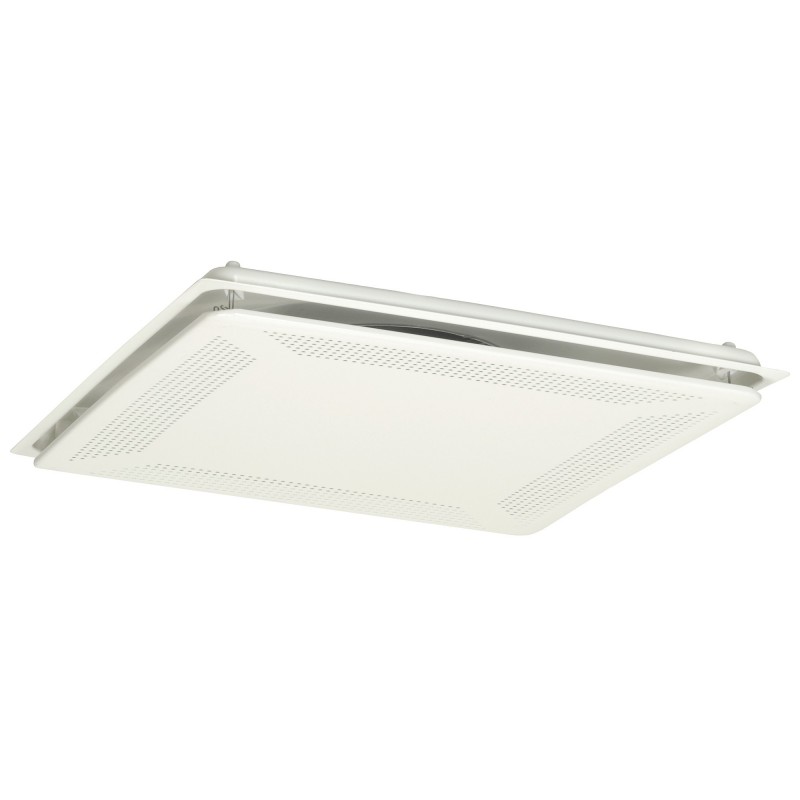

RAPH : plaque du diffuseur perforée sur 4 cotés.
Description

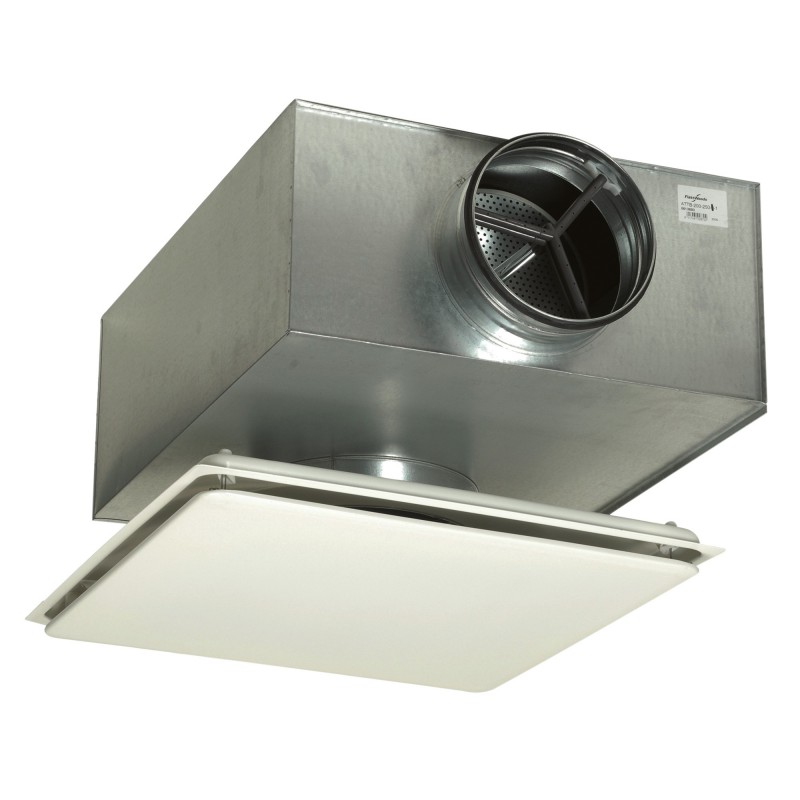

Accessoire - ATTC plénum de raccordement
Dimension externe 595x595 avec raccordement diamètre 315 mm.
RAOH : plaque du diffuseur pleine.
RAPH : plaque du diffuseur perforée sur 4 cotés.
Description
- Diffuseurs réalisés en tôle d’acier recouvert d’une couche de poudre couleur RAL 9010.
- Raccordement circulaire diamètre 315, équipé d’un joint.
- Plaque de déflection amovible pour permettre depuis le dessous l’entretient et l’accès au dispositif de mesure et de réglage.
- Plaque de réglage, motorisée, réglable en hauteur, utilisée pour contrôler le débit de façon à veiller au maintien automatique
- de la portée constante (réglage L02) ou à la variation de débit (réglage VAV).
- Servomoteur avec régulateur de pression différentielle.

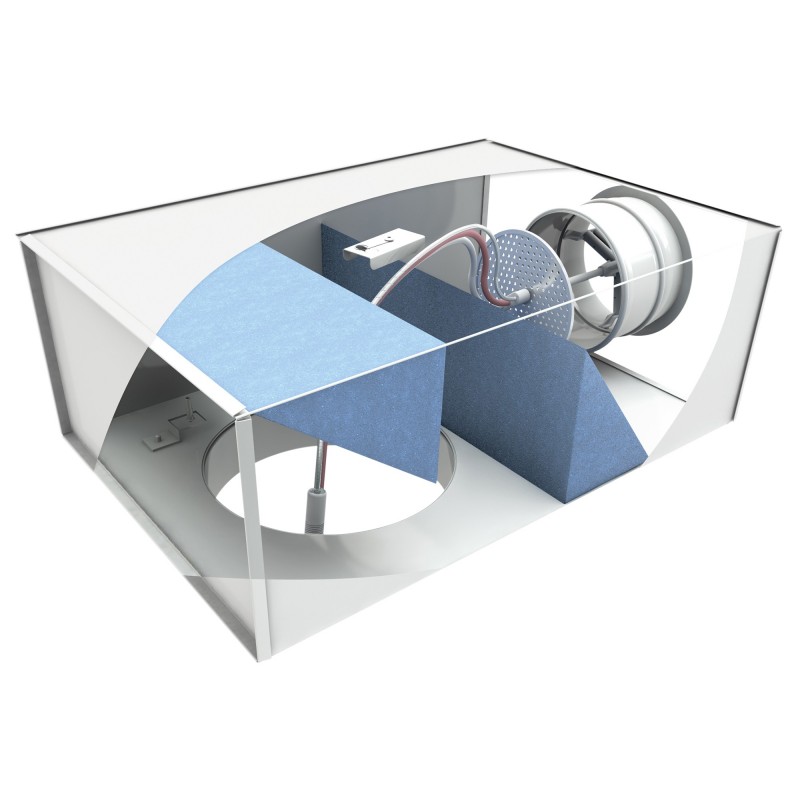

Accessoire - ATTC plénum de raccordement
- Registre de mesure et de réglage avec indicateur de position.
- 2 atténuateurs acoustiques.
- Fixation rapide par une seule tige filetée (M8) au centre du plénum.
- Étanchéité à l’air de classe C.
- Piquage de raccordement sur gaine circulaire équipé d’un joint.
- Diamètre de raccordement gaine : 100, 125, 160, 200, 250 mm.
RAOH - RAPH + ATTC
|
ØD1 |
ØD2 |
A |
L |
B |
H |
G Mini |
G Maxi |
Réservation U |
Poids diffuseur (kg) |
Poids plénum (kg) |
|
100 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5,8 |
4,8 |
|
125 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5,8 |
4,9 |
|
160 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5,8 |
4,9 |
|
200 |
315 |
595 |
650 |
480 |
245 |
350 |
380 |
580 |
5,8 |
5,4 |
|
250 |
315 |
595 |
700 |
570 |
295 |
400 |
430 |
580 |
5,8 |
6,9 |
