RAOH - RAPH OPTIMIX
Nieuw product
- Geschikt voor VAV-toepassingen
- Constant bereik behouden
- Installatie in alle soorten verlaagde plafonds
- Laag geluidsniveau
- Eenvoudige metingen en aanpassingen
- Keuze van distributierichtingen
Toepassing
Verwarming / airconditioning / ventilatie.
Gebruikt om een constant bereik van luchtstroom te behouden in toepassingen met variabele stroom (L02). Eindsnelheid = 0,2 m/s.
Werkt met een ΔT van -12°C tot +15°C.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Debiet van 50 tot 900 m3/u.
Buitenmaat 595x595 met aansluitdiameter 315 mm.

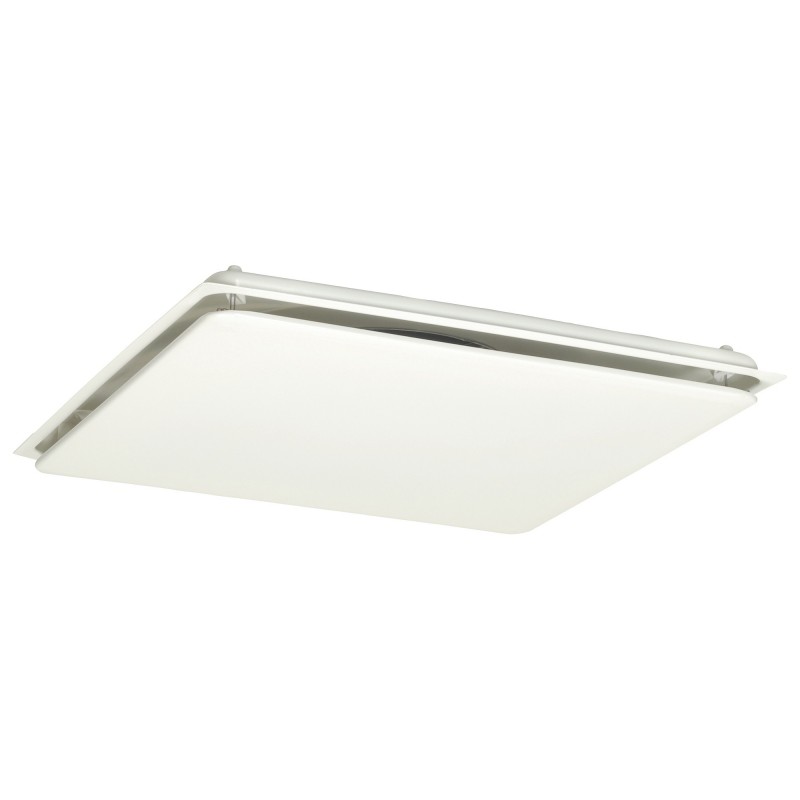

RAOH: massieve diffusorplaat.

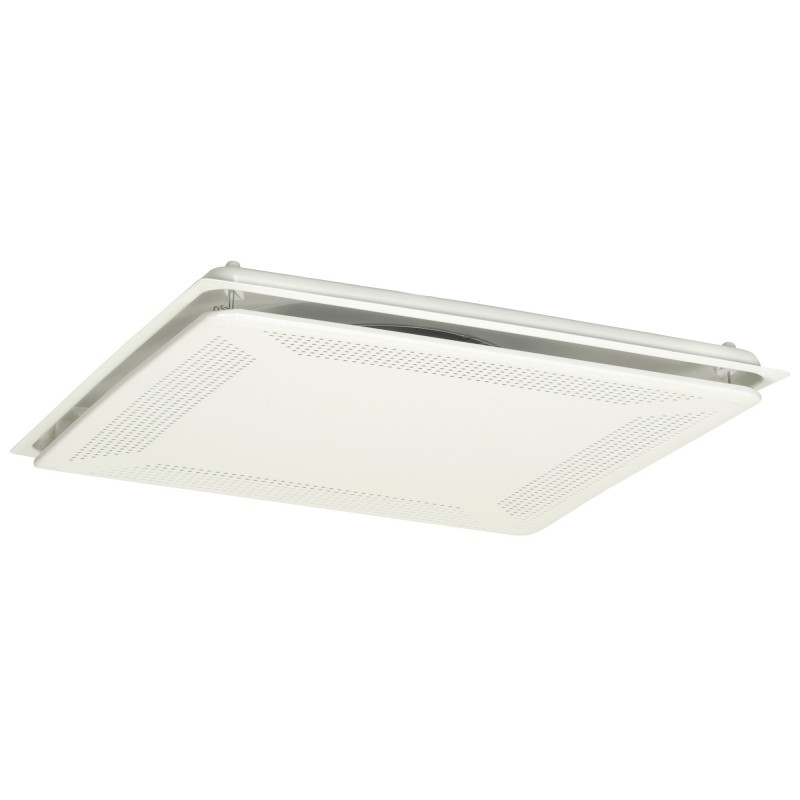

RAPH: diffusorplaat aan 4 zijden geperforeerd.
Beschrijving

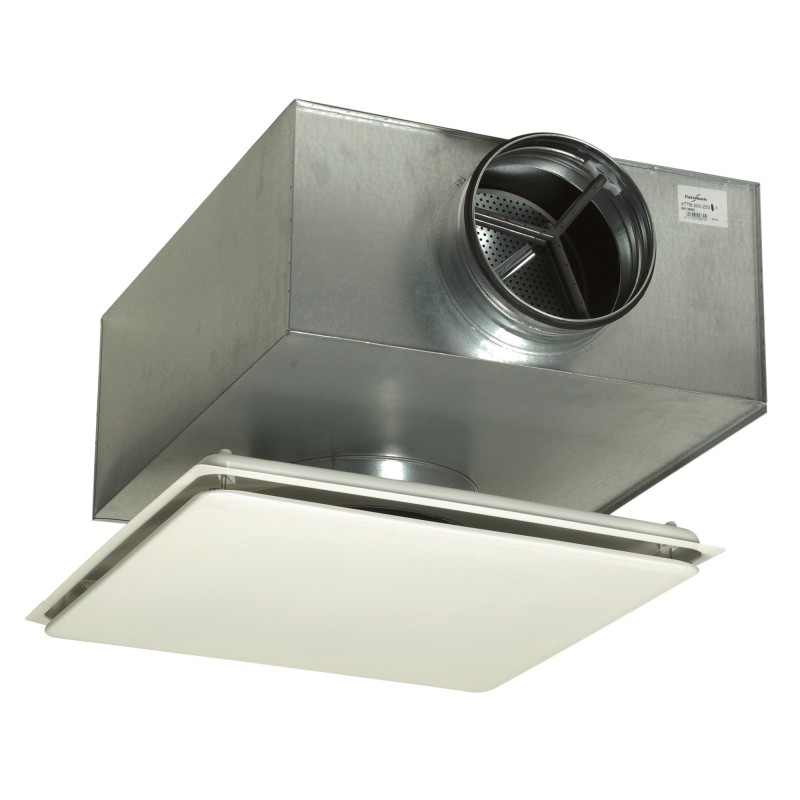

Accessoire - ATTC-aansluitplenum
Buitenmaat 595x595 met aansluitdiameter 315 mm.
RAOH: massieve diffusorplaat.
RAPH: diffusorplaat aan 4 zijden geperforeerd.
Beschrijving
- Roosters van plaatstaal met poedercoating in de kleur RAL 9010.
- Ronde aansluitdiameter 315, voorzien van een pakking.
- Afneembare omkeerplaat voor onderhoud en toegang tot het meet- en instelapparaat van onderaf.

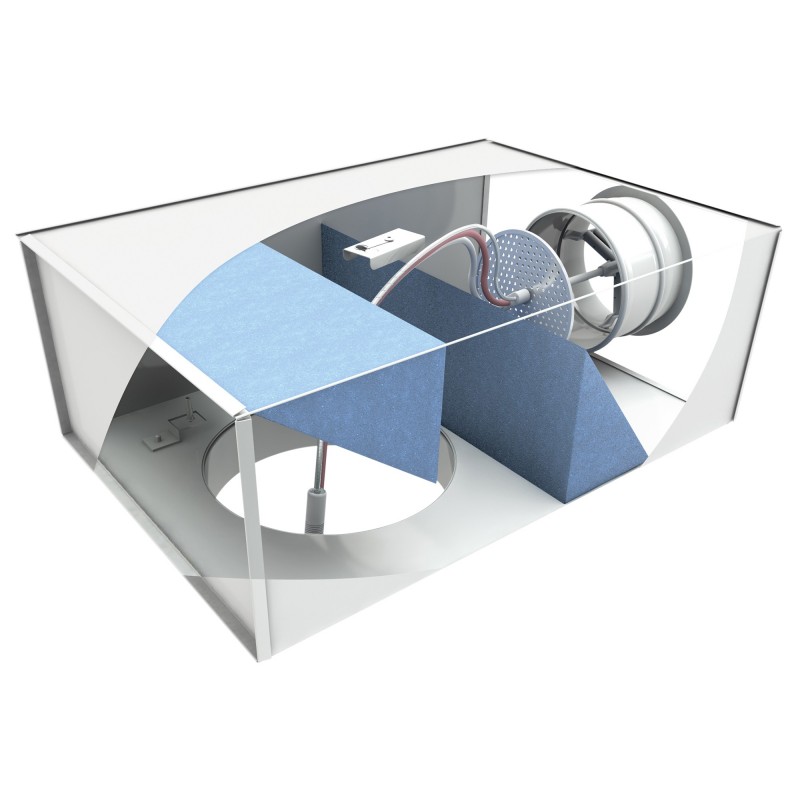

- Stelplaat, gemotoriseerd, in hoogte verstelbaar, gebruikt om het debiet te regelen om automatisch onderhoud te garanderen
- constante capaciteit (L02-aanpassing) of de stroomsnelheidsvariatie (VAV-aanpassing).
- Servomotor met verschildrukregelaar.
Accessoire - ATTC-aansluitplenum
- Meet- en instelregister met standaanwijzer.
- 2 akoestische dempers.
- Snelle bevestiging door een enkele draadstang (M8) in het midden van het plenum.
- Klasse C luchtdichtheid.
- Aansluitbout op rond kanaal voorzien van pakking.
- Aansluitdiameter mantel: 100, 125, 160, 200, 250 mm.

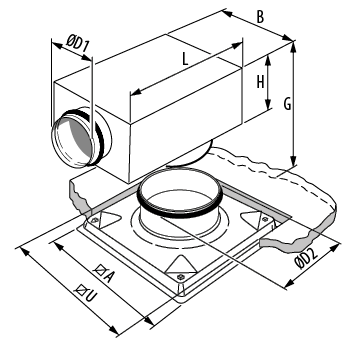

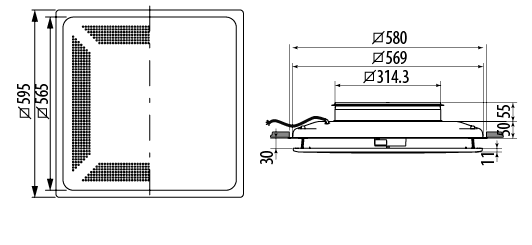

RAOH - RAPH + ATTC
|
ØD1 |
ØD2 |
BIJ |
L |
B |
H |
G Mini |
G Maxi |
U reserveert |
Diffusor gewicht (kg) |
Plenumgewicht (kg) |
|
100 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.8 |
|
125 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.9 |
|
160 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.9 |
|
200 |
315 |
595 |
650 |
480 |
245 |
350 |
380 |
580 |
5.8 |
5.4 |
|
250 |
315 |
595 |
700 |
570 |
295 |
400 |
430 |
580 |
5.8 |
6.9 |
