RAOH - RPH OPTIMIX
Vecchie gamme
Diffusori a piastre a portata costante - Lastre - Range stop on 01/01/2020
Visualizza ingrandito
RAOH - RPH OPTIMIX
Nuovo prodotto
- Adatto per applicazioni VAV
- Mantieni una portata costante
- Installazione in tutti i tipi di controsoffitti
- Basso livello di rumore
- Facile misurazioni e regolazioni Easy
- Scelta delle direzioni di distribuzione
Applicazione
Riscaldamento/aria condizionata/ventilazione.
Utilizzato per mantenere un intervallo costante di flusso d'aria in applicazioni a flusso variabile (L02). Velocità terminale = 0,2 m/s.
Funziona con un ΔT da -12°C a +15°C.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Portata da 50 a 900 m3/h.
Dimensione esterna 595x595 con attacco diametro 315 mm.

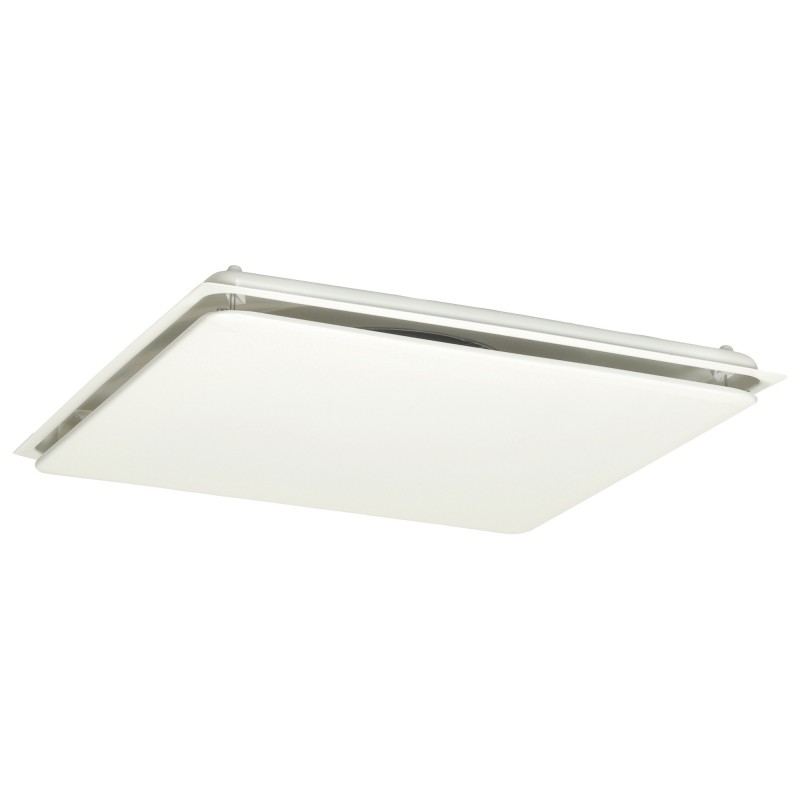

RAOH: piatto diffusore solido.

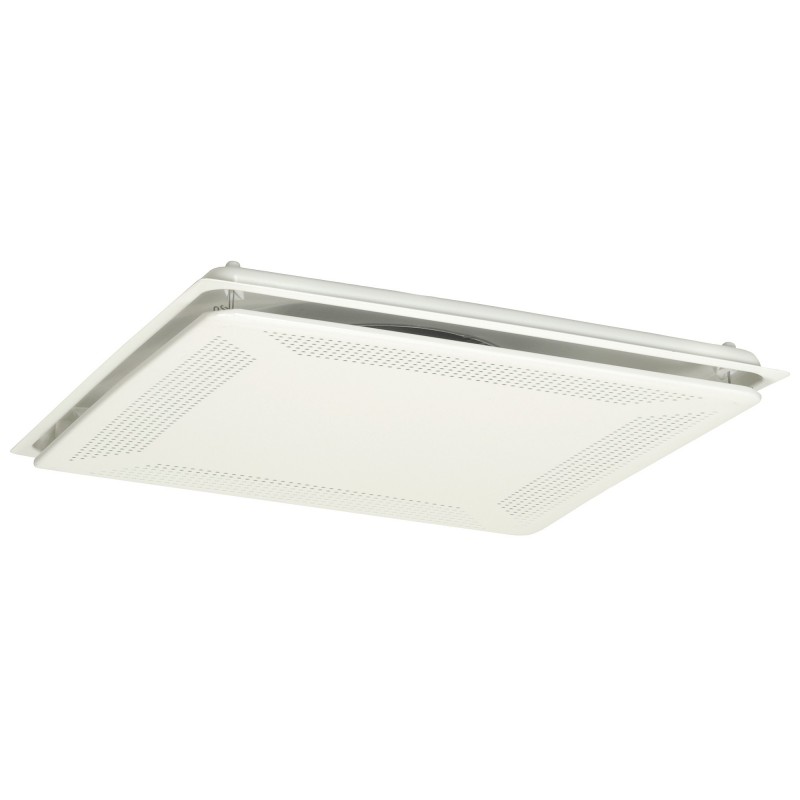

RAPH: piastra diffusore forata sui 4 lati.
Descrizione

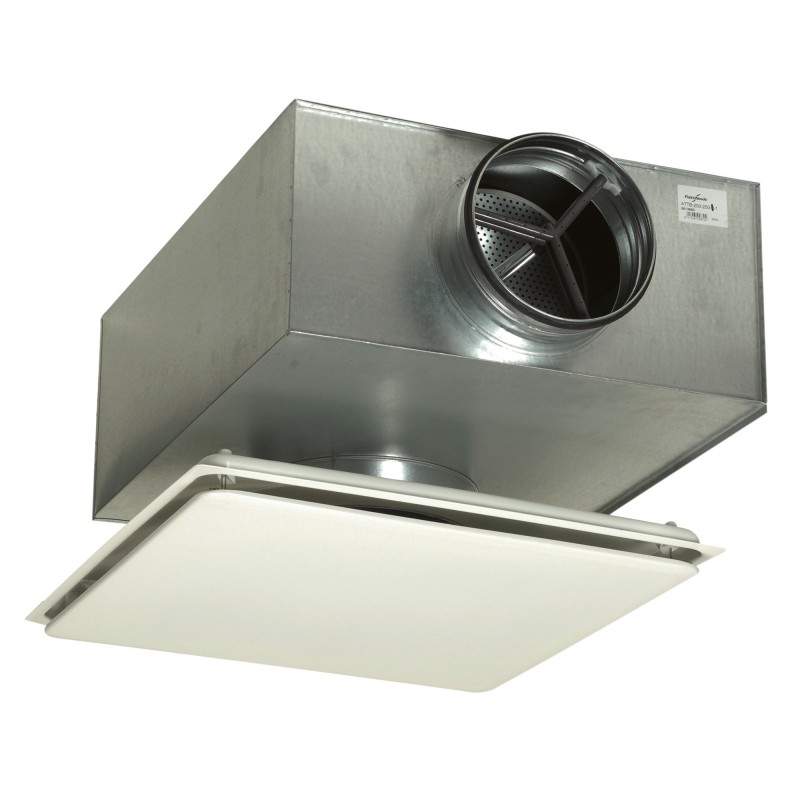

Accessorio - Plenum di connessione ATTC
Dimensione esterna 595x595 con attacco diametro 315 mm.
RAOH: piatto diffusore solido.
RAPH: piastra diffusore forata sui 4 lati.
Descrizione
- Diffusori realizzati in lamiera d'acciaio verniciata a polvere in colore RAL 9010.
- Attacco circolare diametro 315, provvisto di guarnizione.
- Piastra di deflessione rimovibile per consentire la manutenzione e l'accesso al dispositivo di misurazione e regolazione dal basso.
- Piastra di regolazione, motorizzata, regolabile in altezza, utilizzata per il controllo della portata per garantire la manutenzione automatica
- portata costante (regolazione L02) o la variazione di portata (regolazione VAV).
- Servomotore con regolatore di pressione differenziale.

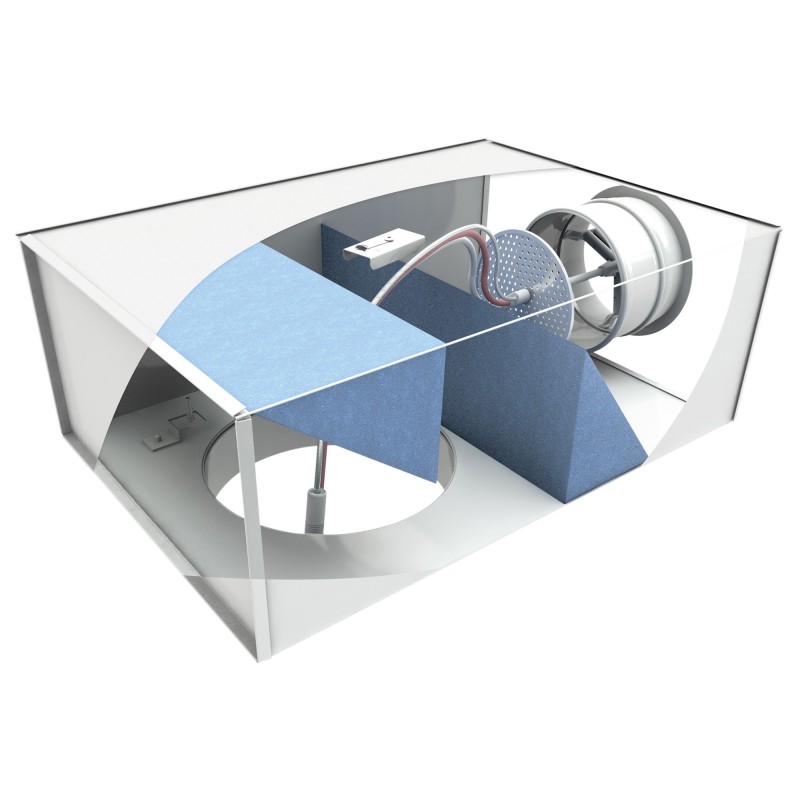

Accessorio - Plenum di connessione ATTC
- Registro di misura e regolazione con indicatore di posizione.
- 2 attenuatori acustici.
- Fissaggio rapido mediante una singola barra filettata (M8) al centro del plenum.
- Tenuta all'aria di classe C.
- Prigioniero di collegamento su condotto circolare provvisto di guarnizione.
- Diametro attacco guaina: 100, 125, 160, 200, 250 mm.
RAOH - RAFF + ATTC
|
ØD1 |
ØD2 |
A |
L |
B |
H |
G Mini |
G Maxi |
Prenotazione |
Peso diffusore (kg) |
Peso del plenum (kg) |
|
100 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.8 |
|
125 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.9 |
|
160 |
315 |
595 |
650 |
480 |
205 |
310 |
340 |
580 |
5.8 |
4.9 |
|
200 |
315 |
595 |
650 |
480 |
245 |
350 |
380 |
580 |
5.8 |
5.4 |
|
250 |
315 |
595 |
700 |
570 |
295 |
400 |
430 |
580 |
5.8 |
6.9 |
