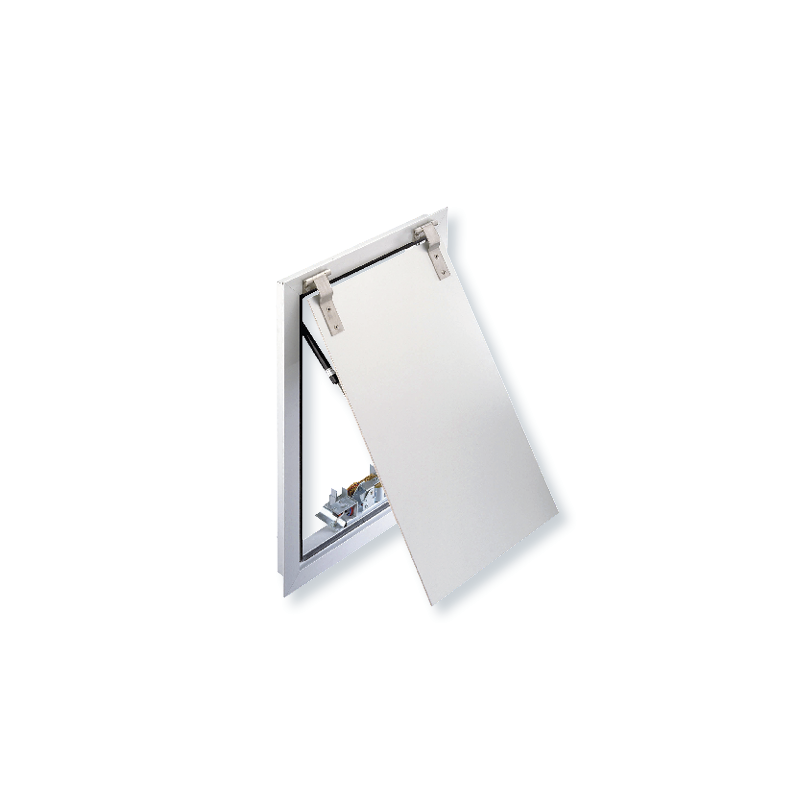

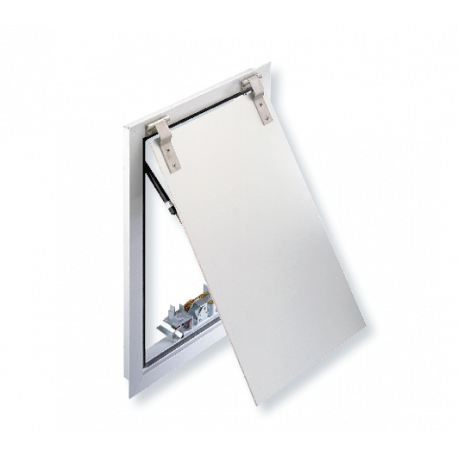

AUTODEF ETANCHE
Nouveau produit
- Conforme aux normes NF S 61-937-1 et NF S 61-937-8
- Esthétique soignée, finition aluminium anodisé
- Très bonne étanchéité à l’air et à l’eau
- Profondeur réduite
Application
Ouvrant de façade utilisé en amenée d’air neuf pour le désenfumage en ERP, habitat collectif et IGH.
Dispositif Actionné de Sécurité (DAS) télécommandé destiné à l’introduction d’air neuf en façade extérieure du bâtiment (façade verticale uniquement).
L’ouvrant est fermé en position d’attente et s’ouvre en cas d’incendie pour permettre l’introduction d’air neuf.
Description
Dimensions
Documentation
Prix Public
Logiciel
Les références
Dimensions LxH : 320 x 400 à 1070 x 1070.
Surface libre jusqu’à 99,2 dm².
Déclenchement électromagnétique par bobine à émission ou à rupture 24 Vcc ou 48 Vcc et contacts début/ fin de course unipolaire (FDCU) montés d’usine.
Réarmement manuel uniquement.
Les grilles d’habillage intérieures (GFAV, GAAV) permettent d’avoir une esthétique homogène avec les grilles d’habillage des volets de la gamme AVANTAGE.
Construction
Installation
Les ouvrants codifiés dans le TARIF sont sans option.
Surface libre jusqu’à 99,2 dm².
Déclenchement électromagnétique par bobine à émission ou à rupture 24 Vcc ou 48 Vcc et contacts début/ fin de course unipolaire (FDCU) montés d’usine.
Réarmement manuel uniquement.
Les grilles d’habillage intérieures (GFAV, GAAV) permettent d’avoir une esthétique homogène avec les grilles d’habillage des volets de la gamme AVANTAGE.
Construction
- Cadre réalisé en profil d’aluminium anodisé naturel.
- Vantail constitué d’un isolant incombustible M0 doublé sur chaque face extérieure d’une plaque d’aluminium anodisé collée.
- Articulation du vantail réalisée par deux charnières en acier inoxydable.
- Déclenchement réalisé par une bobine électromagnétique à émission ou à rupture 24 Vcc ou 48 Vcc.
- Contacts de position début et fin de course unipolaire (FDCU).
- Des ressorts oléopneumatiques assure l’ouverture du vantail vers l’extérieur.
- Réarmement manuel à l’aide de la poignée métallique.
Installation
- L’utilisation d’un précadre à sceller est fortement recommandé afin d’éviter tout problème de fonctionnement et d’étanchéité.
- La partie basse de l’AUTODEF ETANCHE ne devra pas être installée à plus de 3 mètres du sol.
- Pour assurer l’isolation lors de la pose de l’ouvrant panneau en face extérieur, il convient de rajouter un cordon d’étanchéité type mastic sur toute la périphérie du cadre.
Les ouvrants codifiés dans le TARIF sont sans option.
- La commande doit impérativement être accompagnée :
- D’une bobine de déclenchement 24 ou 48V à émission VD ou à rupture VM : au choix VD24 ou VM24 ou VD48 ou VM48.
- D’un contact de position fin et début de course unipolaire : option FDCU.
Produit | Cotes d’encastrement | Cote de passage libre | Réservation | Cotes hors tout | |
Avec précadre | Sans Précadre | ||||
AUTODEF ÉTANCHE | L x H | Llibre = L - 70 | Lp = L + 20 | Lp = L + 10 | Lht = L + 40 |
Notices d'installation
Notice installation (NT)
↑
