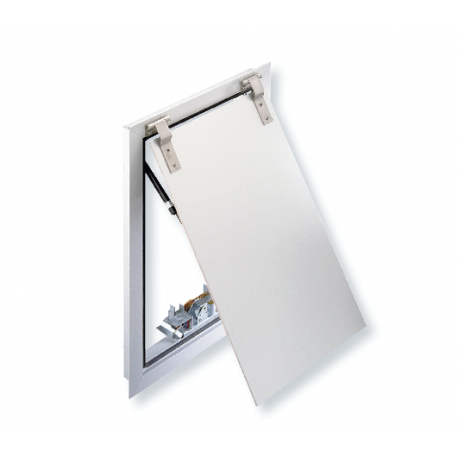

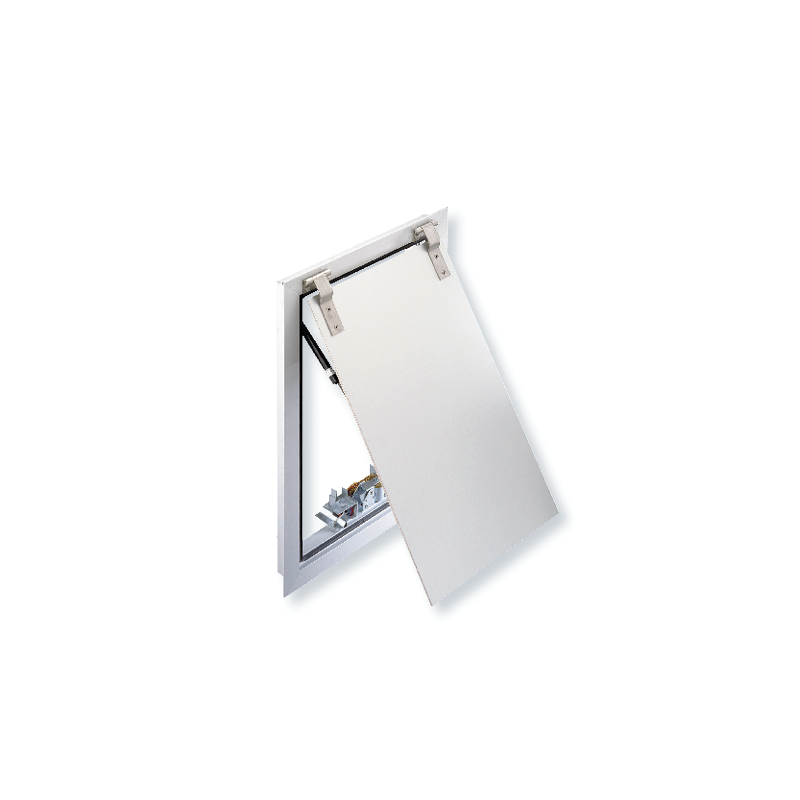

AUTODEF IMPERMEABILE
Nuovo prodotto
- Conforme agli standard NF S 61-937-1 e NF S 61-937-8
- Estetica ordinata, finitura in alluminio anodizzato
- Ottima tenuta all'aria e all'acqua
- Profondità ridotta
Applicazione
Apertura frontale utilizzata come immissione di aria fresca per l'estrazione del fumo in edifici pubblici, alloggi collettivi e grattacieli.
Dispositivo di sicurezza comandato a distanza (DAS) destinato all'immissione di aria fresca nella facciata esterna dell'edificio (solo facciata verticale).
L'anta è chiusa in posizione di riposo e si apre in caso di incendio per consentire l'immissione di aria fresca.
Descrizione
Dimensioni
Documentazione
Prezzo pubblico
Software
Riferimenti
Dimensioni LxH: da 320 x 400 a 1070 x 1070.
Area libera fino a 99,2 dm².
Intervento elettromagnetico con bobina di derivazione o interruzione a 24 Vdc o 48 Vdc e interruttori unipolari di avviamento/finecorsa (FDCU) montati in fabbrica.
Solo ripristino manuale.
Le griglie di rivestimento interno (GFAV, GAAV) consentono di avere un'estetica omogenea con le griglie di rivestimento delle persiane della gamma AVANTAGE.
Costruzione
Installazione
Le aperture codificate nella TARIFFA sono senza opzione.
Area libera fino a 99,2 dm².
Intervento elettromagnetico con bobina di derivazione o interruzione a 24 Vdc o 48 Vdc e interruttori unipolari di avviamento/finecorsa (FDCU) montati in fabbrica.
Solo ripristino manuale.
Le griglie di rivestimento interno (GFAV, GAAV) consentono di avere un'estetica omogenea con le griglie di rivestimento delle persiane della gamma AVANTAGE.
Costruzione
- Telaio in profilo di alluminio anodizzato naturale.
- Anta costituita da un isolante incombustibile M0 rivestito su ogni faccia esterna da una lastra di alluminio anodizzato incollata.
- Articolazione dell'anta costituita da due cerniere in acciaio inox.
- Innesco tramite bobina elettromagnetica con emissione o rottura 24 Vdc o 48 Vdc.
- Contatti unipolari di posizione di marcia e finecorsa (FDCU).
- Molle oleopneumatiche assicurano l'apertura dell'anta verso l'esterno.
- Ripristino manuale tramite maniglia in metallo.
Installazione
- L'utilizzo di un pretelaio di tenuta è fortemente consigliato al fine di evitare problemi di funzionamento e di tenuta.
- La parte inferiore del WATERPROOF AUTODEF non deve essere installata a più di 3 metri da terra.
- Per garantire l'isolamento durante l'installazione dell'apertura del pannello all'esterno, è necessario aggiungere un cordone di tenuta del tipo sigillante attorno all'intera periferia del telaio.
Le aperture codificate nella TARIFFA sono senza opzione.
- L'ordine deve essere accompagnato da:
- Una bobina di sgancio da 24 o 48 V con shunt VD o interruzione VM: a scelta VD24 o VM24 o VD48 o VM48.
- Un contatto di posizione iniziale e finale unipolare: opzione FDCU.
Prodotto | Dimensioni di installazione | Chiara dimensione del passaggio | Prenotazione | Dimensioni d'ingombro | |
Con pre-telaio | Senza cornice | ||||
IMPERMEABILE AUTODEF | L x A | Libreria = L - 70 | Lp = L + 20 | Lp = L + 10 | Lht = L + 40 |
