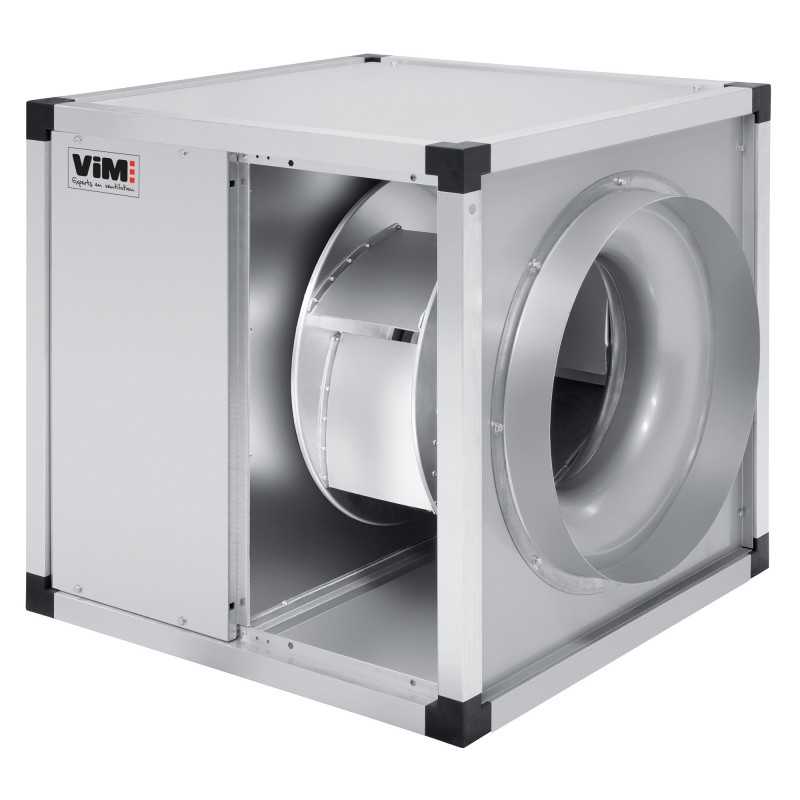

KABB - KABT

Caissons d'extraction

Étanches - Réaction < 11000 m3/h

KABB - KABT Agrandir l'image

KABB - KABT

Caissons d'extraction


Étanches - Réaction < 11000 m3/h

Conforme ErP - UVNR Conforme ErP - UVNR
Maintenance Facilitée Isolation acoustique EASYVENT

  • Construction étanche, bac de récupération des condensats, purge
  • Turbine centrifuge à réaction
  • Double peau
  • Moteur en dehors du flux d’air
  • Température de flux d’air jusqu’ à 100°C en continu
  • Interrupteur de proximité monté

Applications :
Installation à l’intérieur ou à l’extérieur avec toiture.
Extraction de l’air vicié notamment dans les cuisines (non agréé F400).

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

KABB : 3 tailles, débit de 400 à 5 200 m3/h, moteur monophasé, modulation possible par variateur de tension.
KABT : 5 tailles, débit de 500 à 11 000 m3/h, moteur triphasé, modulation possible par variateur de fréquence.
Pression de 50 à 600 Pa.

Construction

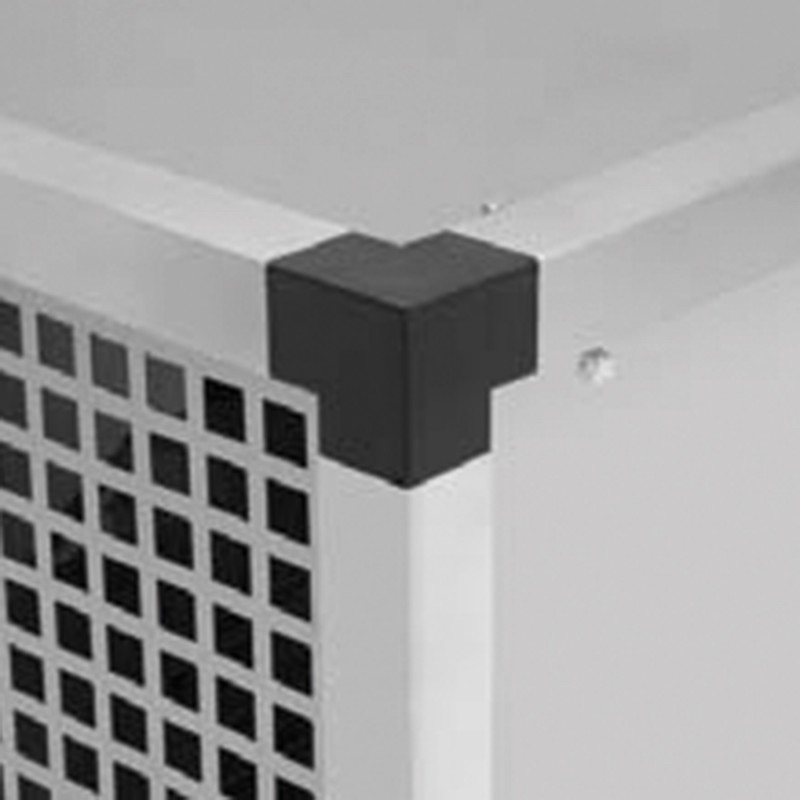

  • Structure en profil aluminium avec joint mousse assurant l’étanchéité avec les panneaux.
  • Panneaux double peaux en tôle d’acier galvanisé, isolés par fibre de verre épaisseur 17 mm (M0).
  • Fond du caisson étanche formant bac de récupération avec purge d’évacuation des condensats et des eaux de nettoyage.
  • Piquage de raccordement circulaire à l’aspiration.
  • Raccordement rectangulaire au rejet à gauche dans les sens de l’air
  • en standard, modifiable sur chantier (sortie droite ou sur le dessus).

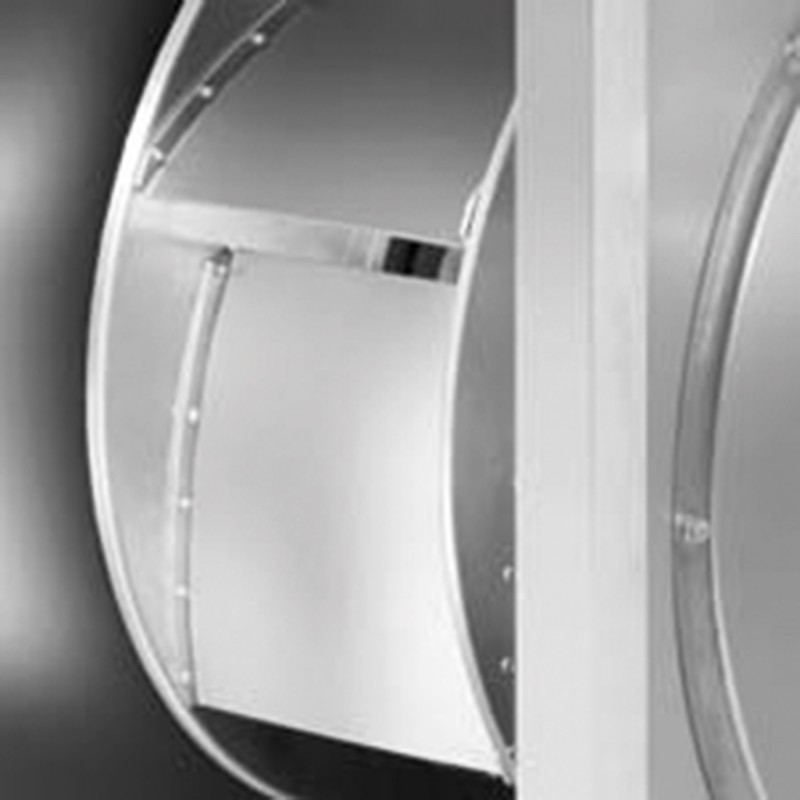

  • Turbine centrifuge à réaction, en aluminium et équilibrée dynamiquement.
  • Interrupteur sectionneur, cadenassable 3 points, monté câblé.

Motorisation
  • Moteur AC en dehors du flux d’air permettant d’extraire de l’air jusqu’à 100°C en continu pour une température ambiante inférieure à +40°C.
  • KABB : Moteur 4 pôles monophasé, 230V-50Hz, IP55, classe F, avec protection thermique, variable en tension.
  • Du modèle KABT/4-3000/315 à KABT/4-9000/500 : moteurs triphasés 4 pôles 230/400V 50Hz, IP55, classe F, équipés de protection thermique, vitesse réglable par variateur de fréquence.
  • KABT/4-12000/560 : moteur triphasé 4 pôles 400V 50Hz, IP55, classe F, équipé de protection thermique, vitesse réglable par variateur de fréquence.

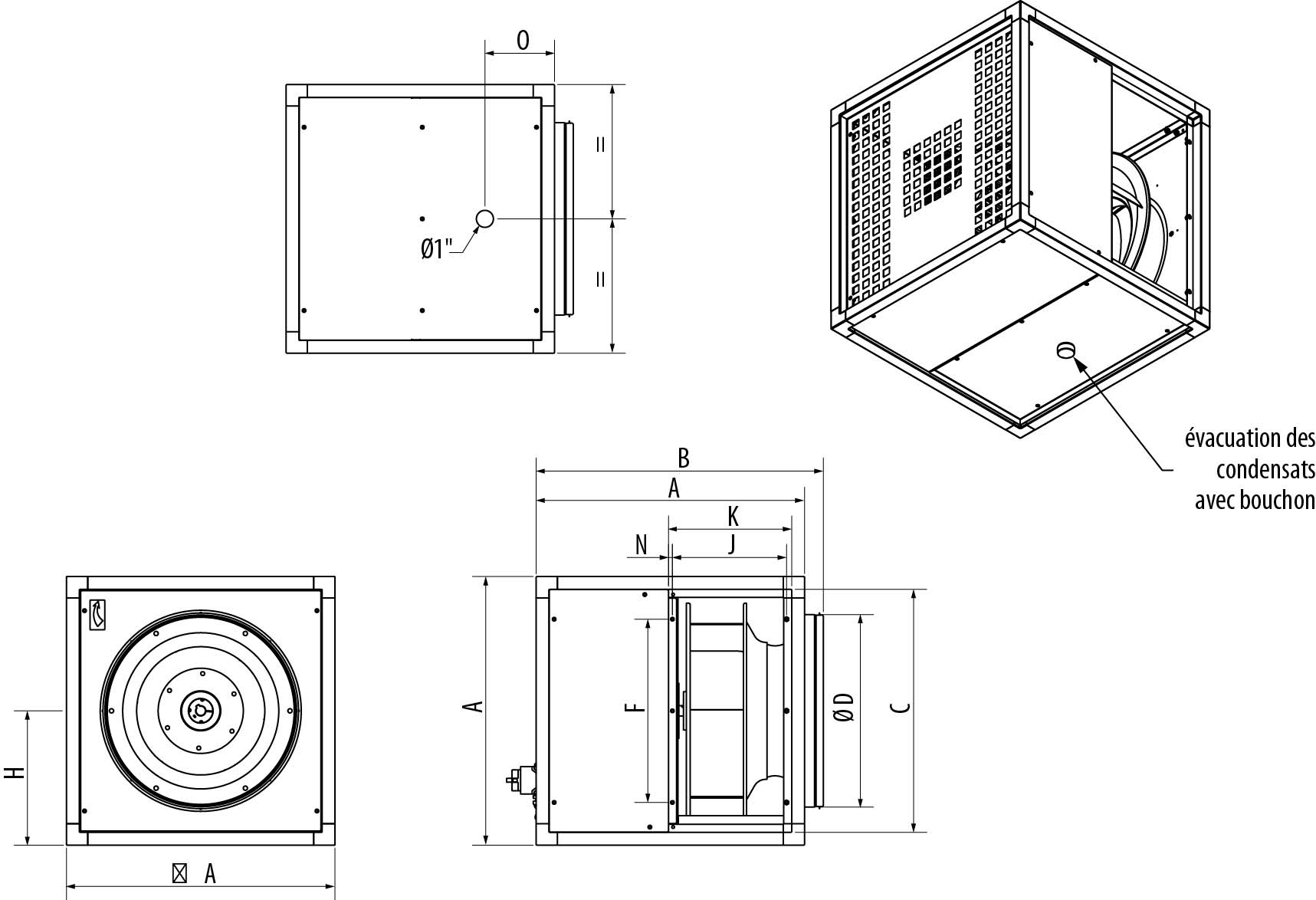

KABB-KABT-dim

Modèle

A

B

C

ØD

F

H

J

K

N

O

P

Poids (kg)

KABB/4-3000/315

505

547

445

315

305

253

226

244

9

142

152

33

KABB/4-4000/355

550

592

490

355

350

275

248

266

9

153

152

40

KABB/4-6000/450

630

675

570

450

430

315

269

287

9

163

152

58

KABT/4-3000/315

505

547

445

315

305

253

226

244

9

142

152

33

KABT/4-4000/355

550

592

490

355

350

275

248

266

9

153

152

40

KABT/4-6000/450

630

675

570

450

430

315

269

287

9

163

152

58

KABT/4-9000/500

710

753

630

500

510

355

293

315

11

182

162

75

KABT/4-12000/560

800

844

720

560

600

400

344

366

11

207

172

120
