HXBR ECOWATT® - HXTR ECOWATT®

Ventilateurs axiaux

Montage en parois - ECM < 13 000 m3/h

Agrandir l'image

HXBR ECOWATT® - HXTR ECOWATT®

Ventilateurs axiaux

Montage en parois - ECM < 13 000 m3/h

	Conforme ErP 2015 Ventilateur

Moteur ECM mono basse consommation
Produit compact
Faible niveau sonore

Application
Extraction et introduction d’air.
Température du flux d’air de -20°C jusqu’à +40ºC.
Installation horizontale ou verticale.

Bâtiments tertiaires

Bâtiments industriels et logistiques

Bâtiments pour la restauration

CAO/BIM

CAD : HXBR ECOWATT

Commander en ligne

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débit de 400 à 13 000 m³/h.
10 diamètres : 200/250/300/315/355/400/450/500/560/630.
HXBR ECOWATT : version moteur monophasé.
HXTR ECOWATT : version moteur triphasé.

Construction

Platine carrée en tôle d’acier galvanisé emboutie d’une seule pièce.

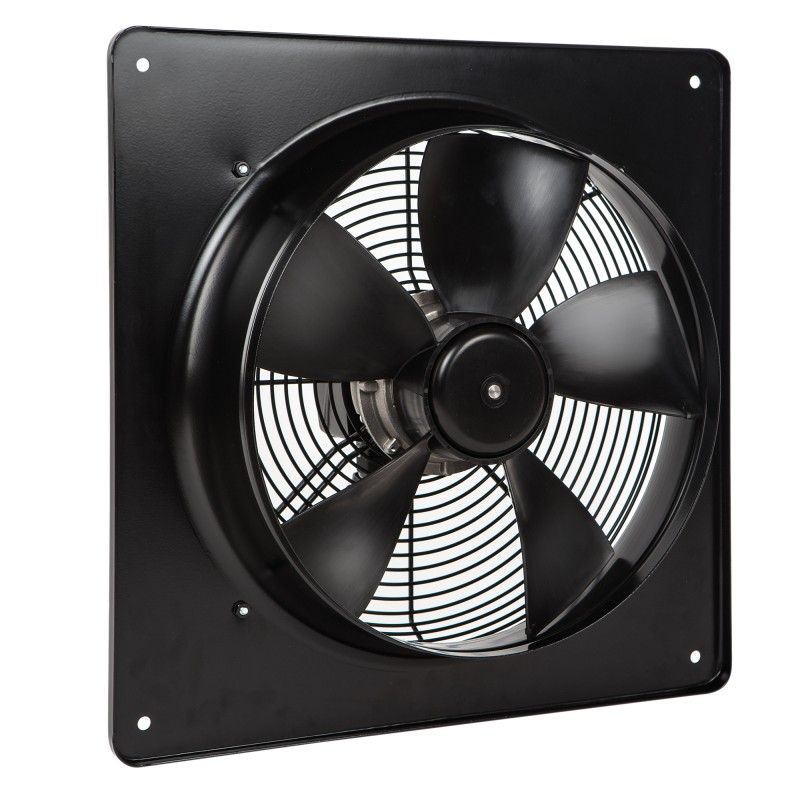

Tailles 200 à 450 : hélice polyamide renforcée de fibre de verre à haut rendement et faible niveau sonore.

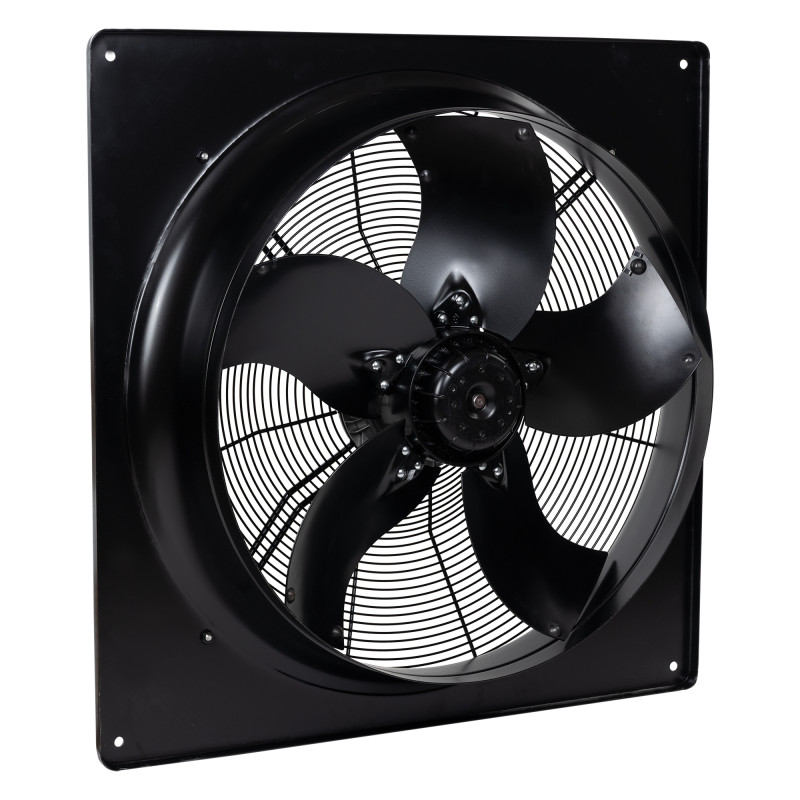

Tailles 500 à 630 : hélice aluminium faucille à haute efficacité et signature sonore réduite.
Ensemble hélice/rotor équilibré dynamiquement suivant ISO 1940.
Sens de l’air A : moteur > hélice.
Support moteur en fils d’acier électrosoudés équipé en standard d’une grille de protection.
L’ensemble est protégée de la corrosion par cataphorèse et une peinture polyester noire. Catégorie de corrosivité atmosphérique C3 suivant NF EN ISO 12944-2.
Visserie inox.

Motorisation

Moteur ECM avec contrôleur:
- Mono 230V ±10% 50/60Hz. Moteurs IP44 en tailles 200-450, IP54 au delà.
- Tri 400±10% 50/60Hz IP54.
Protection thermique intégrée au contrôleur.
Boite à bornes IP65 tailles 200 à 450, IP 54 au delà.
Roulements à billes

Communication
ModBus RTU en port RS485 et relais d’alarme à partir de la taille 500

Sélection ventilateurs techniques

Taille	A	B	D	E	G	HT	J	K	L	M	R
200	312	260	200	7	210	190	70	46	6	138	20
250	370	320	254	7	264	190	70	48	6	136	20
300	430	380	305	9	324	190	55	71	11	108	20
315	430	380	317	9	330	190	55	71	11	108	20
355	485	435	358	9	378	190	56	74	12	104	20
400	540	490	403	9	426	232	62	88	12	132	20
450	576	535	452	11	487	237	69	86	14	137	20
500	655	615	504	11	540	197.5	88	104	16	93.5	20
560	725	675	559	11	596	194.5	85	104	16	90.5	20
630	805	750	635	11	673	212.5	77	130	20	82.5	20
