AVANTAGE H - KAMOUFLAGE H

Volets à portillon

Spécial Habitat Collectif - 1 ou 2 vantaux - Versions atout : alu ou RAL 9010

AVANTAGE H 1V Agrandir l'image

AVANTAGE H - KAMOUFLAGE H

Volets à portillon


Spécial Habitat Collectif - 1 ou 2 vantaux - Versions atout : alu ou RAL 9010

Conformité Européenne LOGI-K

  • Installation simple
  • Installation avec hauteur sous plafond 2,30 m
  • Étanchéité renforcée
  • Faible perte de charge (KAMOUFLAGE)
  • Surface libre 20dm²
  • Contrôle de ligne intégré
  • Réversibles (charnière à droite ou à gauche)

Application
Destinés au désenfumage mécanique ou naturel des circulations ou SAS d'entrée en habitat collectif de 3ème famille B ou 4ème famille.
Volets télécommandés destinés à l'introduction d'air neuf (installation en partie basse) ou à l'extraction des fumées (installation en partie haute).
Utilisation à l'intérieur des bâtiments.
Solution pour RDC sans faux-plafond ou avec un faux-plafond réduit (KAMOUFLAGE H 1V P, KAMOUFLAGE H ATOUT 1V P).
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

AVANTAGE H :
  • Volet de désenfumage à portillon télécommandé avec grille d'habillage.
    • 1 vantail : EI60S, dimension (LxH) 380x630 mm.
    • 2 vantaux : EI60S, dimension (LxH) 480x535 ou 540x475 mm.
    • Passage libre de 20 dm².

KAMOUFLAGE H et KAMOUFLAGE H ATOUT :
  • Volets de désenfumage esthétiques à portillon télécommandé sans grille d'habillage.
    • 1 vantail : EI60S, dimension (LxH) 380x595 ou 380x630 mm.
    • 2 vantaux : EI60S, dimension (LxH) 480x535 ou 540x475 mm.
    • Version ATOUT disponible en finition RAL 9010 et aluminium anodisé.
    • Passage libre de 20 dm².

KAMOUFLAGE H 1V P et KAMOUFLAGE H ATOUT 1V P :
    • 1 vantail : EI60S, dimension (LxH) 430x530 mm.
    • Version ATOUT disponible en RAL 9010.
    • Passage libre de 20 dm².

Description
  • 1 vantail ou 2 vantaux en matériau réfractaire pivotant sur charnières.
  • Version 2 vantaux plus particulièrement adaptée aux gaines de faible profondeur et aux hauteurs sous plafond faibles.
  • Anti-retour autobloquant.
  • Contrôle de ligne intégré (Module fin de ligne et module intermédiaire de raccordement de volets).

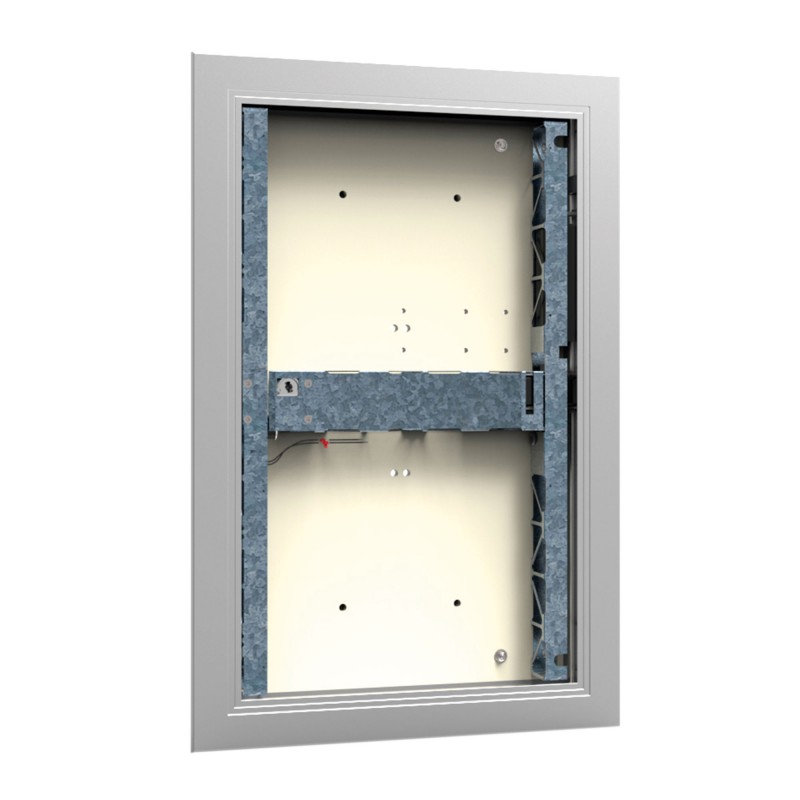

AVANTAGE H
  • Cadre en aluminium brut.
  • Prévoir une grille de finition esthétique en aluminium de type GFAV, GAAV, GPAV.

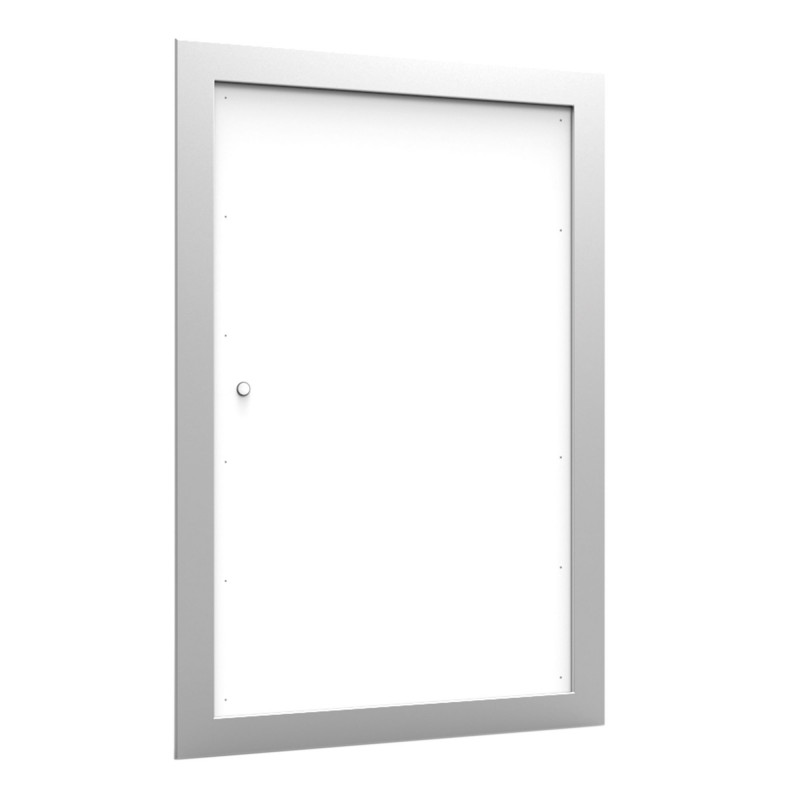

KAMOUFLAGE H
  • Cadre en aluminium anodisé.
  • Volets à peindre, à tapisser ou à habiller pour intégration parfaite dans la décoration intérieure du bâtiment.

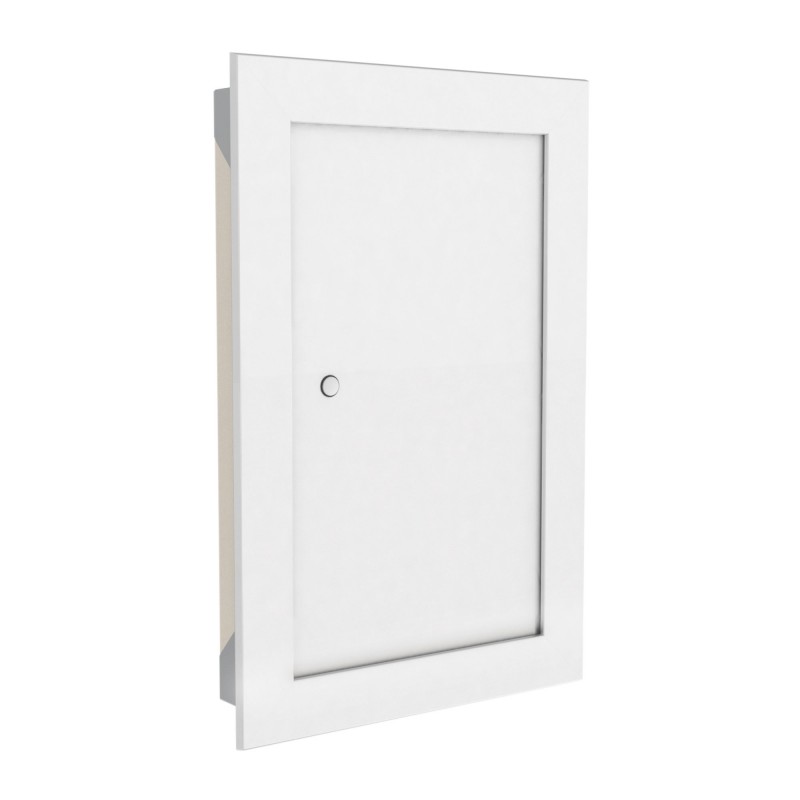

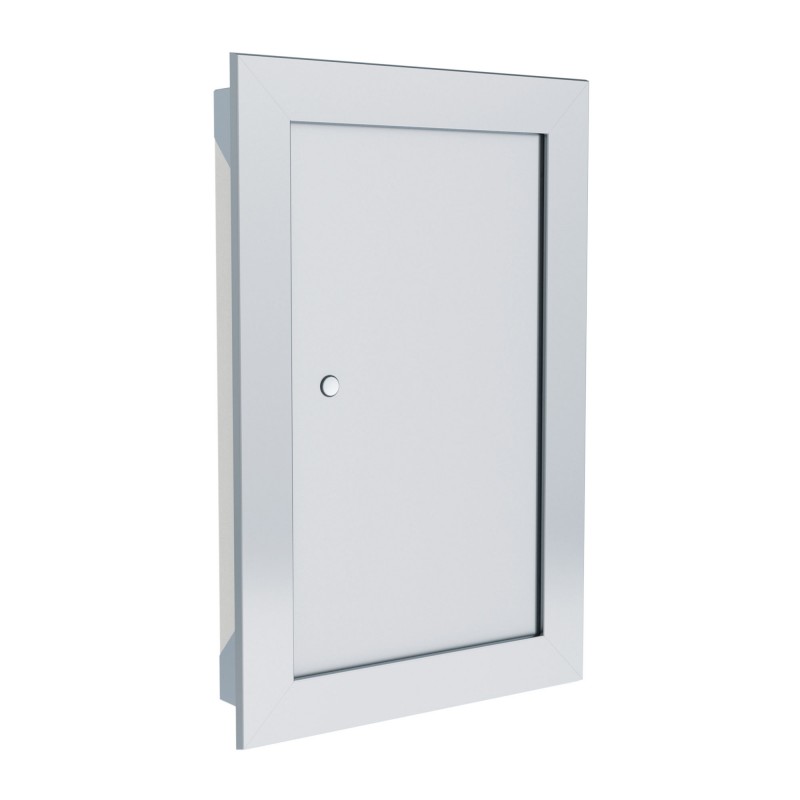

KAMOUFLAGE H ATOUT
  • Cadre en aluminium livré avec film de protection :
    • Finition blanc RAL 9010.
    • Finition aluminium anodisé.
  • Portillon recouvert d'un panneau métallique livré avec film de protection :
    • Finition blanc RAL 9010.
    • Finition aluminium anodisé.
KAMOUFLAGE H 1V P ou  KAMOUFLAGE H ATOUT 1V P
  • Portillon affleurant le cadre, possibilité de le peindre ou tapisser (KAMOUFLAGE H 1V P).
  • Portillon recouvert de panneau métallique finition blanc RAL 9010 livré avec film de protection (KAMOUFLAGE H ATOUT 1V P).
  • Les volets habitats codifiés dans le TARIF sont sans option.

  • La commande doit impérativement être accompagnée d'une bobine de déclenchement à émission 24V.
  • En cas de besoin de contacts de signalisation fin et début de course (unipolaire ou bipolaire) se référer aux gamme de volets de désenfumage pour le tertiaire.
AVANTAGE H

1- Matériau réfractaire (ex. plaque silico calcaire)
2 - Précadre KAP (option)
3 - Scellement (ex. plâtre) si précadre

KAMOUFLAGE H
1- Matériau réfractaire (ex. plaque silico calcaire)
2 - Précadre KAP (option)
3 - Scellement (ex. plâtre) si précadre
4 - Anti-chute KGC (option sur le précadre)
