> Producten   >>>>AVANTAGE H - KAMOUFLAGE H

AVANTAGE H - KAMOUFLAGE H

Poortluiken

Speciale Collectieve Behuizing - 1 of 2 vleugels - Trump-versies: aluminium of RAL 9010

VOORDEEL H 1V Groter bekijken

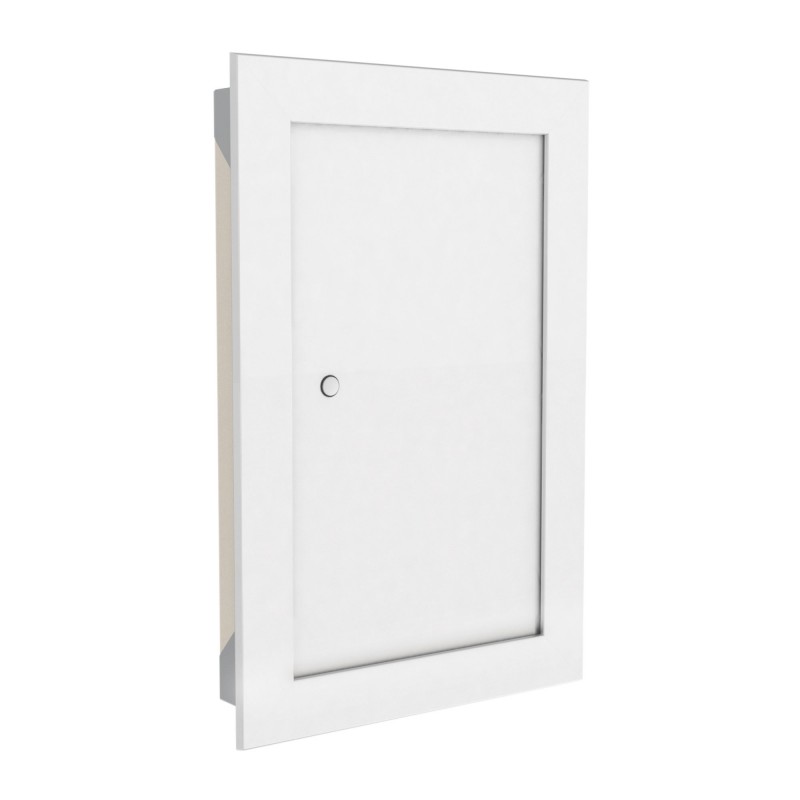

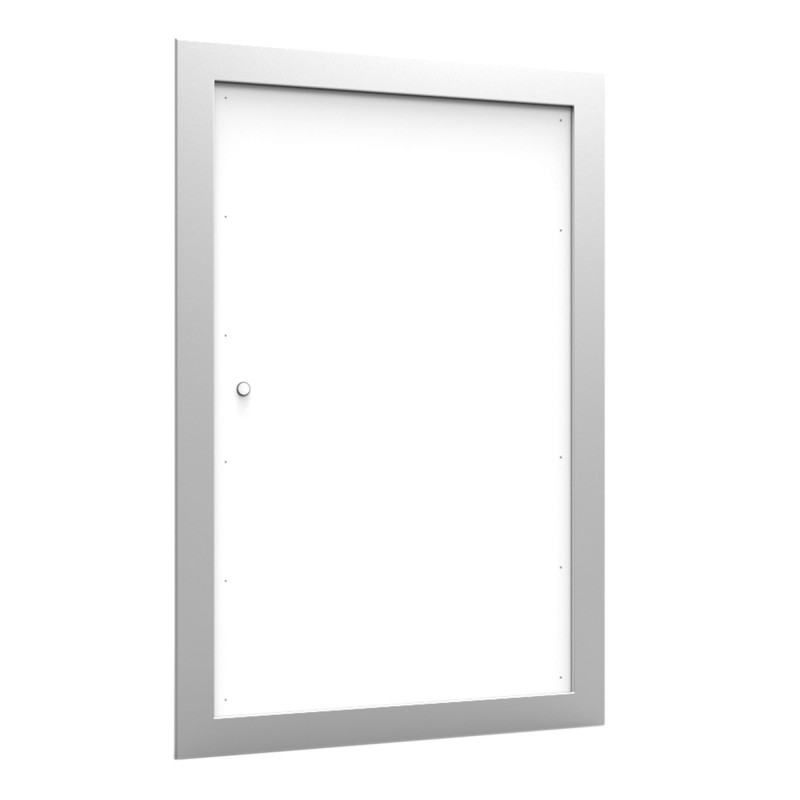

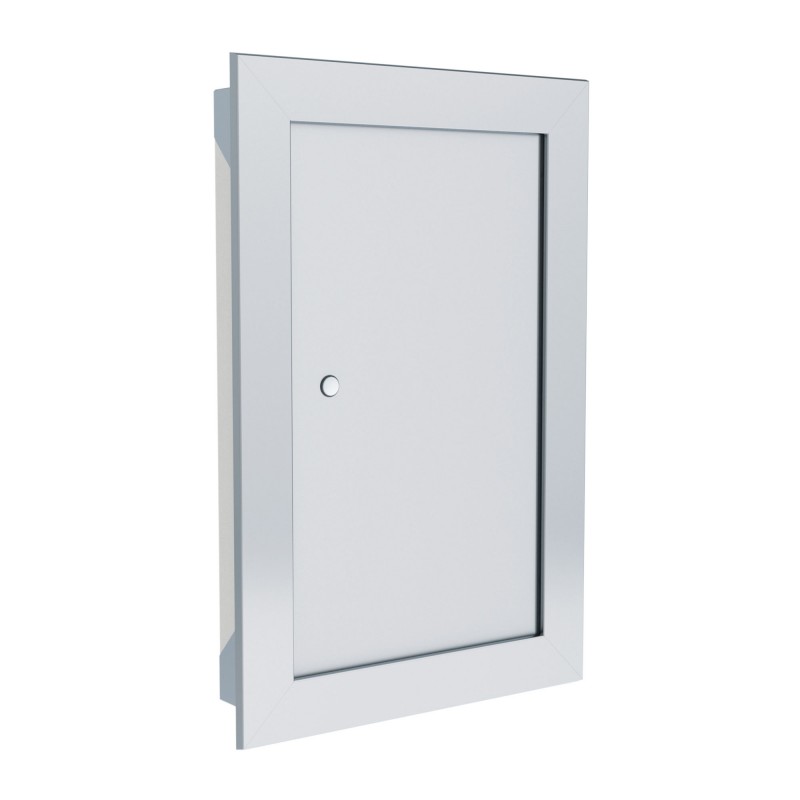

AVANTAGE H - KAMOUFLAGE H

Poortluiken


Speciale Collectieve Behuizing - 1 of 2 vleugels - Trump-versies: aluminium of RAL 9010

CE.jpg Logiciel.jpg

  • Makkelijke installatie
  • Installatie met plafondhoogte 2,30 m
  • Versterkte afdichting
  • Lage drukval (KAMOUFLAGE)
  • Vrije oppervlakte 20dm²
  • Geïntegreerde lijncontrole
  • Omkeerbaar (scharnieren rechts of links)

Toepassing

Bestemd voor mechanische of natuurlijke rookafzuiging in collectieve woningen van 3dit familie B of 4dit familie van verkeer of binnenkomst SAS.
Op afstand bedienbare rolluiken bestemd voor de toevoer van verse lucht (installatie in het onderste deel) of voor het afzuigen van dampen (installatie in het bovenste deel).
Gebruik binnen gebouwen.
Oplossing voor gelijkvloers zonder verlaagd plafond of met verlaagd verlaagd plafond (KAMOUFLAGE H 1V P, KAMOUFLAGE H ATOUT 1V P).

Collectieve woongebouwen

Collectieve woongebouwen
CAD / BIM

CAD / BIM


Bestel online Bestel online

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

VOORDEEL H:
  • Rookafvoerklep met op afstand bedienbare poort met afdekrooster.
    • 1 vleugel: EI60S, afmeting (LxH) 380x630 mm.
    • 2 vleugels: EI60S, afmeting (LxH) 480x535 of 540x475 mm.
    • Vrije doorgang van 20 dm².

KAMOUFLAGE H en KAMOUFLAGE H Activa:
  • Esthetische rookafvoerkleppen met op afstand bedienbare poort zonder afdekrooster.
    • 1 vleugel: EI60S, afmeting (LxH) 380x595 of 380x630 mm.
    • 2 vleugels: EI60S, afmeting (LxH) 480x535 of 540x475 mm.
    • ATOUT-versie beschikbaar in RAL 9010 en geanodiseerde aluminium afwerking.
    • Vrije doorgang van 20 dm².

KAMOUFLAGE H 1V P en KAMOUFLAGE H BIJ 1V P:
  • Esthetische rookafvoerkleppen met afstandsbediening voor plafondmontage.
    • 1 vleugel: EI60S, afmeting (LxH) 430x530 mm.
    • ATOUT-versie beschikbaar in RAL 9010.
    • Vrije doorgang van 20 dm².

Beschrijving

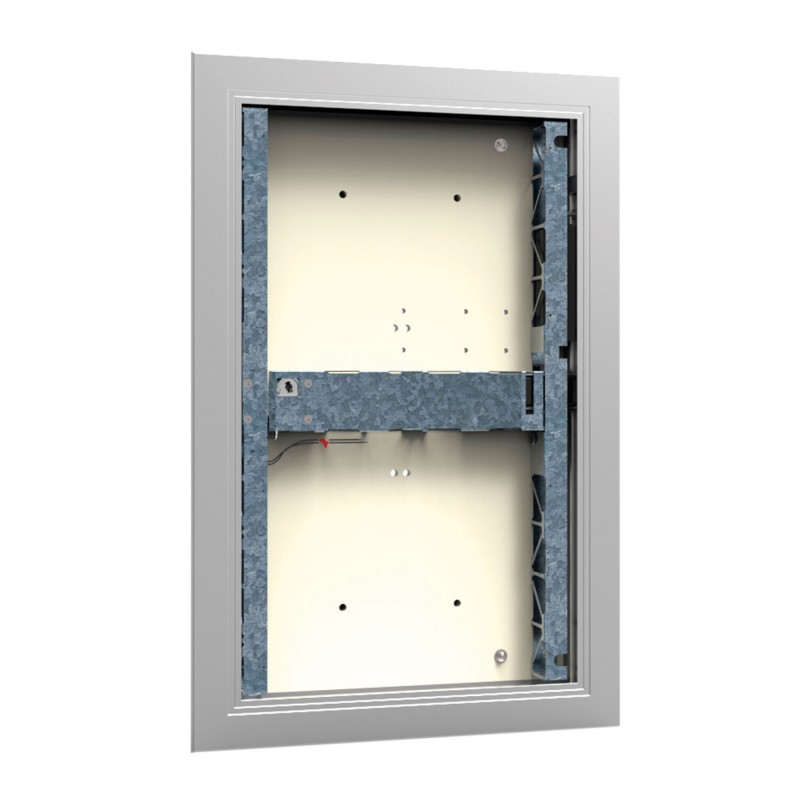

  • 1 vleugel of 2 bladen in vuurvast materiaal scharnierend op scharnieren.
  • 2-vleugelige uitvoering meer in het bijzonder geschikt voor ondiepe schachten en lage plafondhoogtes.
  • Zelfsluitende anti-terugkeer.
  • Geïntegreerde lijnaansturing (eindelijnmodule en tussenliggende rolluikaansluitmodule).

VOORDEEL H
  • Ruw aluminium frame.
  • Zorg voor een esthetisch aluminium afwerkrooster van het type GFAV, GAAV, GBAV, GPAV, GCAV.

KAMOUFLAGE H
  • Geanodiseerd aluminium frame.
  • Shutters om te schilderen, behangen of aankleden voor een perfecte integratie in de interieurinrichting van het gebouw.

KAMOUFLAGE H Activa
  • Aluminium frame geleverd met beschermfolie:
    • RAL 9010 witte afwerking.
    • Geanodiseerde aluminium afwerking.
  • Poort bedekt met een metalen paneel geleverd met beschermende film:
    • RAL 9010 witte afwerking.
    • Geanodiseerde aluminium afwerking.

KAMOUFLAGE H 1V P of KAMOUFLAGE H ATOUT 1V P
  • Poort gelijk met het kozijn, mogelijkheid tot schilderen of stofferen (KAMOUFLAGE H 1V P).
  • Loopdeur bedekt met wit RAL 9010 afgewerkt metalen paneel geleverd met beschermfolie (KAMOUFLAGE H ATOUT 1V P).
  • De in het TARIEF gecodificeerde habitatcomponenten zijn facultatief.

  • De bestelling moet vergezeld zijn van een 24V shunt-uitschakelspoel.
  • Indien eind- en begin-rijsignaalcontacten (unipolair of bipolair) vereist zijn, raadpleeg dan de reeksen rookcontrolekleppen voor de tertiaire sector.
VOORDEEL H

1- Vuurvast materiaal (bijv. silico-kalksteenplaat)
2 - KAP pre-framework (optie)
3 - Afdichting (bijv. gips) indien voorgelijst

KAMOUFLAGE H
1- Vuurvast materiaal (bijv. silico-kalksteenplaat)
2 - KAP pre-framework (optie)
3 - Afdichting (bijv. gips) indien voorgelijst
4 - KGC anti-val (optie op het frame)

Dichtbij Open Gedetailleerde specificaties:

Tekstcataloguspagina's (CT)

CT-AVANTAGE-H-KAMOUFLAGE-H.pdf Voeg toe aan je winkelwagen CT-Janv23-ADVANTAGE-H-KAMOUFLAGE-H

Dichtbij Open Publieke tariefprijs

Prijscataloguspagina's (CP)

CP-AVANTAGE-H-KAMOUFLAGE-H.pdf Voeg toe aan je winkelwagen CP-Fev24-AVANTAGE-H-KAMOUFLAGE-H

Dichtbij Open Installatie instructies

Installatie-instructies (NT)

NT00000409-KAMOUFLAGE-H-KAMOUFLAGE-1V-P-H-200201.pdf Voeg toe aan je winkelwagen NT00000409-KAMOUFLAGE-H-KAMOUFLAGE-1V-PH-200201
NT00000410-AVANTAGE-H-200201.pdf Voeg toe aan je winkelwagen NT00000410-VOORDEEL-H-200201

Installatievoorschrift (NT) Overige

NT00000430-KIT-VD-VM-AVANTAGE-KAMOUFLAGE-210401.pdf Voeg toe aan je winkelwagen NT00000430-KIT-VD-VM-AVANTAGE-KAMOUFLAGE-210401
NT00000490-EASY-KAP-190801.pdf Voeg toe aan je winkelwagen NT00000490-EASY-KAP-190801

Dichtbij Open Brand / Rook extractie certificaten

Brandclassificatierapport (PVFEU)

PVFEU-13A1040-Revision-5-KAMOUFLAGE-1VP-KAMOUFLAGE-H-1VP-200116.pdf Voeg toe aan je winkelwagen PVFEU-13A1040-Revisie-5-KAMOUFLAGE-1VP-KAMOUFLAGE-H-1VP-200116 Media vergrendeld
PVFEU-14A177-Revision5-AVANTAGE-AVANTAGE-H-200116.pdf Voeg toe aan je winkelwagen PVFEU-14A177-Revisie5-ADVANTAGE-AVANTAGE-H-200116 Media vergrendeld
PVFEU-14A178-Revision4-KAMOUFLAGE-KAMOUFLAGE-ATOUT-KAMOUFLAGE-H-200116.pdf Voeg toe aan je winkelwagen PVFEU-14A178-Revisie4-KAMOUFLAGE-KAMOUFLAGE-ATOUT-KAMOUFLAGE-H-200116 Media vergrendeld

CE-certificering voor rookafzuiging (CCCE)

CCCE_1812-CPR-1043_KAMOUFLAGE-KAMOUFLAGE H-KAMOUFLAGE-1V P-KAMOUFLAGE ATOUT-211129.pdf Voeg toe aan je winkelwagen CCCE_1812_CPR_1043_KAMOUFLAGE-KAMOUFLAGE-H-KAMOUFLAGE-1V P-KAMOUFLAGE-ATOUT_161222 Media vergrendeld

Dichtbij Open Prestatie-/omgevingscertificaten

Prestatieverklaring (DOP)

pdf Voeg toe aan je winkelwagen DOP-RFT-V18-2-FR-KAMOUFLAGE-H-KAMOUFLAGE-H-1V-P-191101 Media vergrendeld
pdf Voeg toe aan je winkelwagen DOP-RFT-V19-2-FR-AVANTAGE-H-191101 Media vergrendeld

Dichtbij Open Hulp op recept

Bestektekst (TP)

doc Voeg toe aan je winkelwagen TP-KAMOUFLAGE-ATOUT-H_180525 Media vergrendeld
doc Voeg toe aan je winkelwagen TP-KAMOUFLAGE-H_180525 Media vergrendeld
doc Voeg toe aan je winkelwagen TP-KAMOUFLAGE-H-1VP-180525 Media vergrendeld

Dichtbij Open Commerciële documenten

Commerciële folder (FCOM)

pdf Voeg toe aan je winkelwagen FCOM-Sécurité-Incendie-220902
pdf Voeg toe aan je winkelwagen FCOM-RFT-Désenfumage-Habitat-231129
LOGI-K
Toegang tot de software online Media vergrendeld
Selectiesoftware voor rookbeheersingskleppen
  • Definitie van het exacte product - aanduiding voor het plaatsen van de bestelling
  • Luchtafzuiging of -toevoer
  • Afmetingen en aanzichten van geselecteerde reserveringen en rolluiken
  • Technische gegevens: secties, snelheden, drukval, demping, gewicht
