UTBS AC

Vecchie gamme

Plafoniere - Reazione < 8000 m3/h

FLAG Obsolete

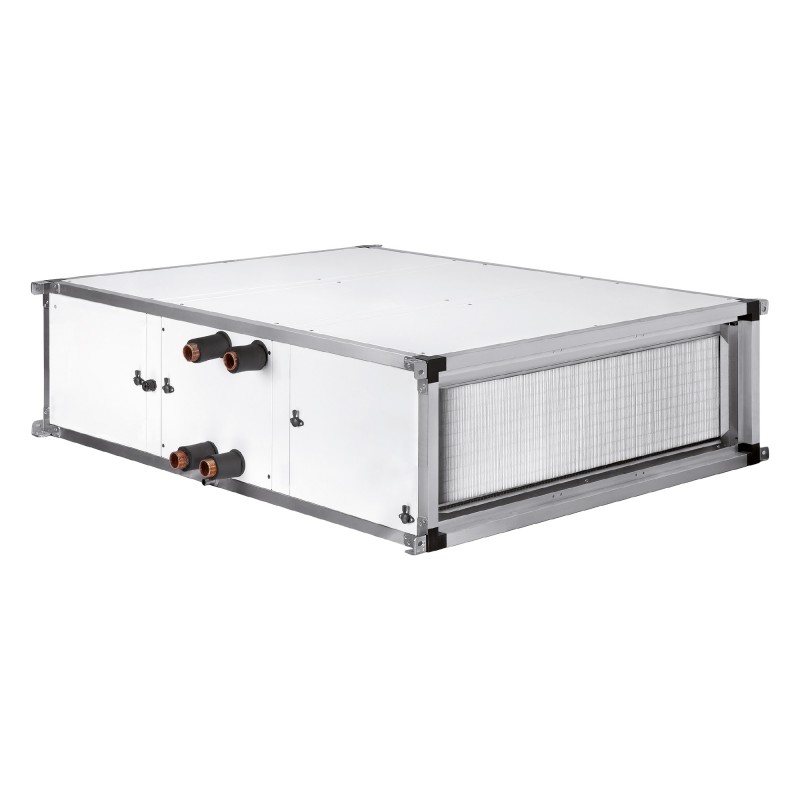

UTBS AC Visualizza ingrandito

UTBS AC

Vecchie gamme


Plafoniere - Reazione < 8000 m3/h

PIC-ERP-conforme-01.jpg ErP - Conforme a UVNR
con variatore di velocità
Filtri
Fornito di serie: Prefiltro M5 (ePM10 55%) con presa di pressione o filtro F7 (ePM1 75%) con prefiltro e presa di pressione.
Opzionale: Prefiltro M5 (ePM10 55%) e filtrare F9 per creare M5 + F9 o F7 + F9.

  • Centro extra piatto: altezza da 360 a 500 mm
  • Ventilatori a ruota libera
  • Motore asincrono
  • Isolamento a doppia pelle in lana di vetro da 25 mm
  • Portate da 500 a 8.000 m3/ h
  • Versione per interni ed esterni
Applicazioni:

Introduzione di aria fresca, riscaldamento, aria condizionata.
Installazione all'interno o all'esterno.
Montaggio a pavimento o soffitto.
Gruppo flusso d'aria verticale per modelli senza batteria di raffreddamento (ad acqua o ad espansione diretta).
Temperatura aria trattata da -20°C a +40°C.

Edifici terziari

Edifici terziari
Edifici industriali e logistici

Edifici industriali e logistici
Edifici per la ristorazione

Edifici per la ristorazione

  • Descrizione

  • Dimensioni

  • Documentazione

  • Prezzo pubblico

  • Software

  • Riferimenti

Portate da 500 a 8.000 m3/ h.
4 dimensioni:
  • Taglia 2: altezza 360 mm.
  • Taglie 3 e 5: altezza 410 mm.
  • Taglia 8: altezza 500 mm.
Scatole aggiuntive:
  • Scatole di miscelazione a 2 vie.
  • Silenziatore 750mm.
  • Plenum.
  • Scatole per batterie elettriche.
  • Box ad espansione diretta e batteria ad acqua.
  • Cassette ventilatori con presa di pressione e pressacavo.
  • Cassette filtro con prese di pressione.
Ogni scatola del ventilatore deve essere dotata di un convertitore di frequenza per essere conforme a ErP. Un convertitore di frequenza può pilotare 2 ventole nelle taglie 5 e 8.
Costruzione
  • Telaio in profili estrusi di alluminio.
  • 2 flange lisce rimovibili fornite su tutte le scatole.
  • Kit per il fissaggio delle scatole tra loro composto da una guarnizione e 4 set di viti, dadi e rondelle.
  • Pannelli a doppia parete in acciaio zincato con rivestimento esterno RAL 9010.
  • Isolamento in lana di vetro sp. 25 mm, densità 24 kg/m3:
  • Conducibilità termica 0,036 W/(mk) (20/80°C).
  • Classificazione al fuoco A1 secondo la norma EN 13 501.1.
  • Porte a battente per un facile accesso alla centrale.
  • Servitù sinistro o destro.
  • Registri di aspirazione e/o scarico ID, classe 2 secondo EN 1751.
  • Tetto e cappa per le versioni outdoor.
  • Telaio di supporto da 80 mm per isolare la cassetta dal terreno esterno e facilitare il montaggio del sifone (optional).
  • Scatola di connessione IP55 esterna per ventilazione.
    Le batterie elettriche hanno un'alimentazione separata.
Scatola principale
  • La scatola principale ha almeno un prefiltro M5 o un filtro F7 con una posizione del prefiltro.
    Prefiltro M5 opzionale, filtri F9.
  • Può includere 1 batteria elettrica, 1 batteria ad espansione diretta, 1 o 2 batterie ad acqua o 1 batteria elettrica + 1 batteria ad acqua fredda.
Scatola degli accessori
  • Disponibili box con 1 o 2 batterie: CB ad acqua, CB ad espansione diretta ed EB elettrico per completare la configurazione della scatola principale,
  • scatole filtro FC,
  • Cassette di miscelazione a 2 vie 2MA / B / D / E,
  • Casse acustiche dotate di deflettori SIL da 600 mm,
  • Plenum FB.
Equipaggiamento scatola principale e scatole aggiuntive (tutti i modelli)

Filtrazione
  • Filtri forniti di serie: prefiltro M5 (ePM10 55%) con presa di pressione o filtro F7 (ePM1 75%) con prefiltro e presa di pressione.
  • Filtro opzionale disponibile: prefiltro M5 (ePM10 55%) e filtrare F9 per creare M5 + F9 o F7 + F9.
  • Sistema di supporto composto da due maniglie di serraggio: perfetta tenuta con il telaio e facile smontaggio. Smontaggio dei filtri dai lati o dal fondo.
  • Pressostato BDEZ 20-300 Pa incluso per il controllo dell'intasamento del filtro.
batterie

  • Batterie ad acqua calda a 2 o 4 ranghi (telaio zincato, tubi in rame e alette in alluminio).
  • Batterie ad acqua fredda o reversibili a 4 o 6 ranghi (telaio zincato, tubi in rame, alette in alluminio, bacinella di raccolta condensa in acciaio inox 304 e separatore di gocce).
  • Batteria reversibile ad espansione diretta 1 o 2 circuiti su 4 o 6 ranghi per funzionamento in condensatore o evaporatore.
  • Tubi e collettori in rame, alette in alluminio, telaio in acciaio zincato. Vaschetta di raccolta condensa e separatore di gocce in acciaio inox.
  • Bobine elettriche (telaio zincato e resistenze corazzate) con protezioni a riarmo manuale (120°C) e automatico (75°C), oltre a schermo antiradiazioni davanti ai filtri. L'alimentazione delle resistenze elettriche è separata da quella della ventilazione.
Ventilatori motorizzati

  • Ventilatori a ruota libera a reazione bilanciata dinamicamente con accoppiamento diretto ai motori.
  • Il convertitore di frequenza da associare al motore permette di raggiungere il punto di flusso di pressione richiesto e minimizza il consumo di energia.
  • Nuovo sistema di fissaggio che assorbe le vibrazioni.

Motori asincroni 230/400 V IE3 trifase 50 Hz:

  • UTBS-2: 0,55 kW,
  • UTBS-3: 0,55 kW o 1,1 kW,
  • UTBS-5: 2 x 0,55 kW o 2 x 1,1 kW,
  • UTBS-8: 2 x 0,75 kW o 2 x 1,5 kW.
ETÀ PILOT MOT EUR 1 VELOCITÀ AC TRI 230 / 400V
Modalità operativa Accessori elettrici
Manuale - Convertitori di frequenza VFIK / VFTM / VFTE / VFKB
COP - Regolazione a pressione costante VFIK + VCHV
VAV - Controllo secondo misura esterna VFIK / VFTM / VFTE + Sonda
VAV - Regolazione in base alla deviazione del setpoint / misura esterna VFIK / VFTM / VFTE + Sonde

  • Prevedere 1 servomotore tutto o niente con molla di ritorno per la serranda aria di rinnovo o 2 servomotori proporzionali per la cassetta di miscelazione a 2 vie.

Selezione del trattamento dell'aria
Scatola principale

UTBS-ECOWATT-caisson-dim
UTBS_avec_Haut-Larg
Servitù sinistra di serie (vista in direzione dell'aria)

UTBS-AC 2

UTBS-AC 3

UTBS-AC 5

UTBS-AC 8

A (mm)

360

410

410

500

B (mm)

750

1100

1500

1900

Le lunghezze delle unità dipendono dalle configurazioni, vedere le dimensioni di seguito.

Principali configurazioni dell'armadio


Configurazione 1: lunghezza 750 mm
Configurazione 7: lunghezza 1205 mm

Configurazione 2: lunghezza 969 mm
Configurazione 8: lunghezza 1455 mm

Configurazione 3: lunghezza 1205 mm
Configurazione 9: lunghezza 1455 mm

Configurazione 4: lunghezza 1205 mm
Configurazione 10: lunghezza 1455 mm

Configurazione 5: lunghezza 1205 mm
Configurazione 11: lunghezza 1455 mm

Configurazione 6: lunghezza 1205 mm
Configurazione 12: lunghezza 1455 mm
BC2: Batteria calda 2 ranghi;
BC4: bobina calda a 4 ranghi;
BF4: Batteria fredda (o reversibile) 4 ranghi;
BF6: Batteria fredda (o reversibile) 6 ranghi;
X4: batteria ad espansione diretta a 4 ranghi;
X6: batteria ad espansione diretta a 6 ranghi;		 BE: batteria elettrica;
V: ventola;
M5: filtro M5;
F7: Filtro F7;
P: Posizione del prefiltro

Vicino Aperto Specifiche dettagliate

Pagine catalogo testo (CT)

CT-UTBS AC.pdf Aggiungi al tuo carrello CT-Fev22-UTBS-AC

Vicino Aperto Istruzioni per l'installazione

Istruzioni per l'installazione (NT)

pdf Aggiungi al tuo carrello NT00000573-UTBS-AC-190829
