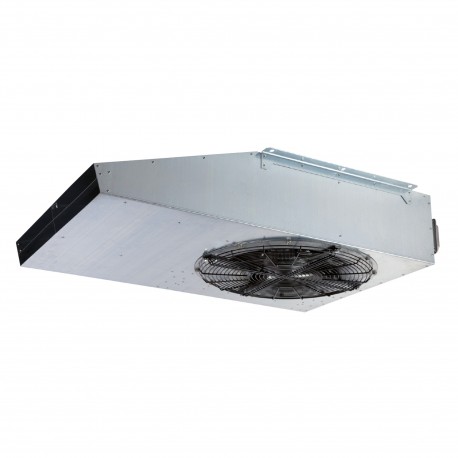

IFHT F400 - IFHT F200
Axialventilatoren F400 oder F200
Strahlventilator-Übertragungsplatten - AC < 9.000 m3/h
Größer anzeigen
IFHT F400 - IFHT F200
Neues Produkt
 |
ErP nicht zutreffend Nur Rauchabzug |
 |
 |
- Zugelassen F400 120 (400°C 120 min) oder F200 120 (200°C 120 min)
Anwendungen:
Bewegung großer Luftmengen in überdachten Parkhäusern, in Komfort und Entrauchung.
Umgebungstemperatur zwischen -20°C und +40°C.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Nennschubkräfte von 50, 75 und 100 N.
2 Modelle: F400 120 zugelassen oder F200 120 zugelassen.
2 Größen.
Motoren mit 2 Geschwindigkeiten.
Konstruktion
Motorisierung
2 Modelle: F400 120 zugelassen oder F200 120 zugelassen.
2 Größen.
Motoren mit 2 Geschwindigkeiten.
Konstruktion
- Kreisel-Reaktionsturbinen aus verzinktem Stahlblech und ausgewuchtet nach ISO 14694: G 6.3.
- Z200 MA-Kasten aus verzinktem Stahlblech, geliefert mit 2 Befestigungsklammern.
- Externer Klemmenkasten am Gehäuse befestigt.
- Wird mit einem Ansaugschutzgitter geliefert.
- Ventilatoren geprüft und zertifiziert F400-120 gemäß EN12101-3.
- F400-120-zertifizierter Ein-/Ausschalter (Option). IP65-Aluminiumgehäuse. Maximaler Strom 25 A oder 40 A (Modell INT-IPM 25 oder 40).
Motorisierung
- Asynchronmotor direkt mit dem Propeller gekoppelt:
- Dreiphasige Stromversorgung 400 V – 50 Hz.
- F400 120 IP 55 Klasse H-Motor.
- 2 Geschwindigkeiten, 4/8 Pole (Dahlander-Wicklung).
- Zugelassene F400 120 Außenanschlussdose montiert und verdrahtet.

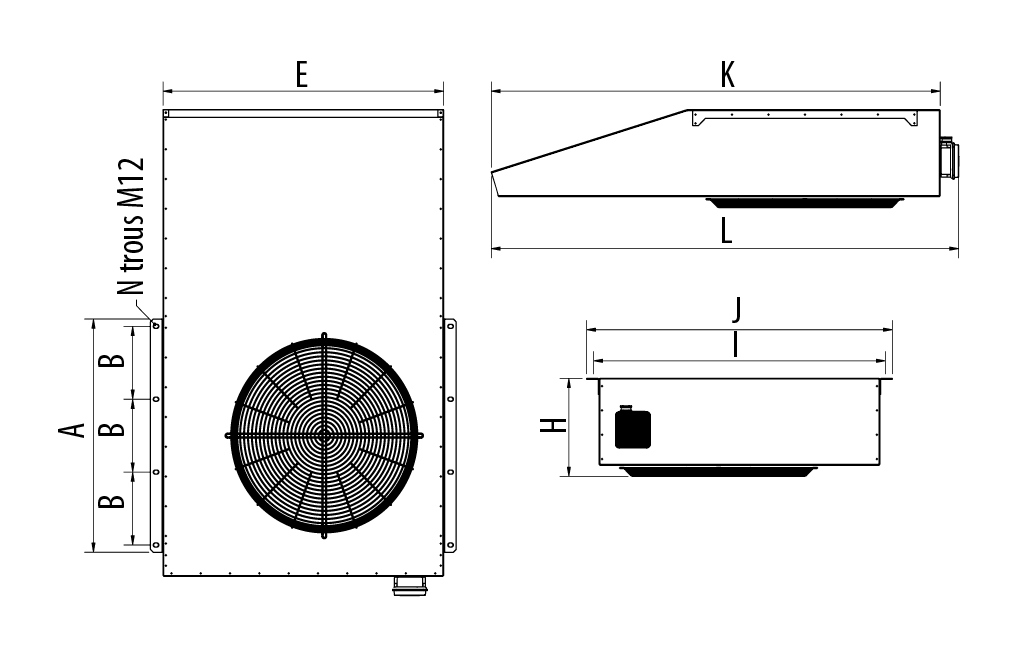

| Modell | A | B | E | H | I | J | K | L | N |
| 50 | 600 | 275 | 800 | 272 | 844 | 890 | 1232 | 1298 | 3 |
| 75 | 800 | 250 | 1000 | 337 | 1044 | 1090 | 1600 | 1666 | 4 |
| 100 | 800 | 250 | 1000 | 337 | 1044 | 1090 | 1600 | 1666 | 4 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
CE-Rauchabzugszertifizierung (CCCE)
Leistungs- / Umweltzertifikate
Leistungserklärung (DOP)
Elektro- / ATEX-Zertifikate
Handelsdokumente
Handelsbroschüre (FCOM)
