PILOT PARC
Komfort- / Rauchschutzboxen
Parkplätze
Größer anzeigen
PILOT PARC
Neues Produkt
 |
- Steuerung eines oder mehrerer Lüfter
- Komfortmanagement und Rauchabsaugung auf Parkplätzen
- Steuert das Blasen und / oder Extrahieren
- Für Parkplätze ohne SSI
- Integrierter Lasttrennschalter
- Digitaluhr im Hauptschrank integriert
- Steuerbare Version von CMSI
- IP55
Anwendungen
Entwickelt für die Steuerung von Ventilatoren auf überdachten Parkplätzen von öffentlichen Einrichtungen (ERP) oder in Kollektivwohnungen.
Der PILOT PARC ist kein DAS. Nur für Parkplätze ohne ISS. PILOTAIR Vorhandensein einer SSI einen PILOTAIR.
Verfügbar in einer Version, die von einem CMSI gesteuert werden kann.
Entspricht den Brandschutzbestimmungen, für die keine NF-Relaisbox erforderlich ist:
- ERP-Parkplatz: Dekret vom 9. Mai 2006, Abschnitt IV, Artikel PS 18: (…) Ein Gerät für gruppierte manuelle Steuerungen, vorrangig und nach Fach selektiv, das ausreichend informiert ist, damit die Lüfter gestoppt und neu gestartet werden können, ist an der Referenz installiert Ebene, in der Nähe jedes Fahrzeugzugangs. (…)
- Sammelparkplatz: Dekret vom 31. Januar 1986; Artikel 49: (…) Bei mechanischer Belüftung müssen die manuellen Prioritätssteuerungen, die nach Stufe selektiv sind und das Anhalten und Neustarten der Lüfter ermöglichen, in der Nähe der Zugänge installiert werden, die von den Rettungsdiensten und zur Brandbekämpfung genutzt werden können. ...)
Verwaltet die Komfort- und Rauchabsaugmodi des Absaug- und / oder Zuluftventilators.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
- Steuerung der Absaugung und / oder des Blasens von 3-Gang-400-V-2-Gang-Motoren (Dahlander oder unabhängige Wicklungen)
- Steuerung eines 1-Gang-Motors: Verwenden Sie den PILOT PARC für 2-Gang-Motoren mit unabhängigen Wicklungen, die nur an den HS-Ausgang angeschlossen sind.
- PV / HS-Komfortbetrieb und HS-Rauchabsaugung.
- Dreiphasige Stromversorgung 400V 50 / 60Hz + Erde.

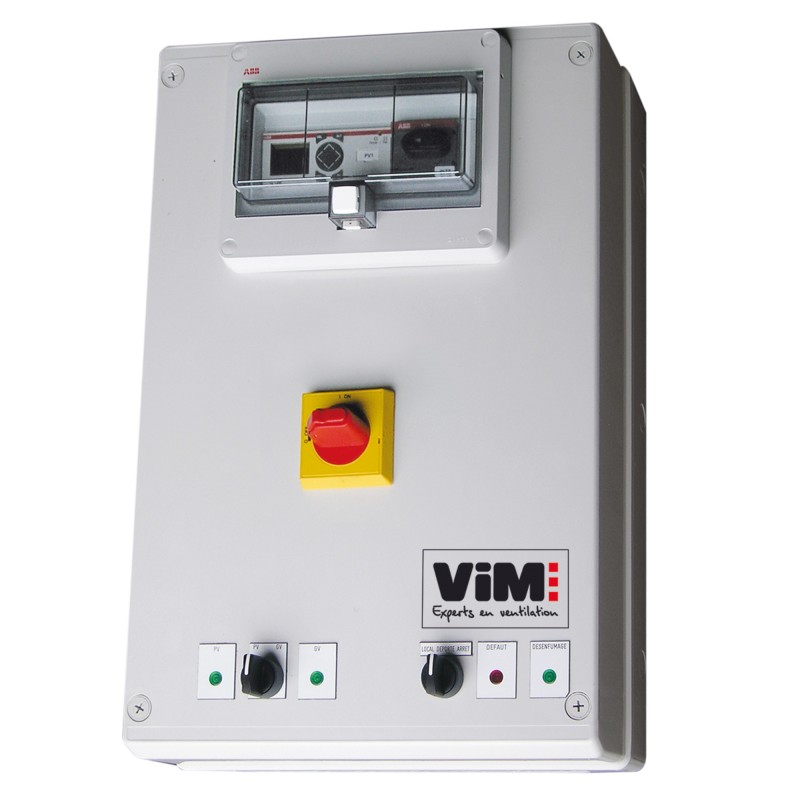

MASTER PARK PILOT
- Box zur Steuerung von 1 Einzelmotor, 2 Geschwindigkeiten, 12 Kalibern: 9/18/25/32/50/65/80/95/115/150/185 / 225A.
- Box zur Steuerung von 2 Motoren 2 Geschwindigkeiten, 3 Nennwerte: 9/18 / 25A.
- Version zur Steuerung durch CMSI.
- Integrierter Wärmeschutz, Nennstrom in PV und HS bei Bestellung angeben.
- Zur Steuerung des PILOT PARK PILOT. Es ermöglicht eine zentrale Lüftersteuerung zu geringeren Kosten.
- Box zur Steuerung von 1 Einzelmotor, 2 Geschwindigkeiten, 12 Kalibern: 9/18/25/32/50/65/80/95/115/150/185 / 225A.
- Integrierter Wärmeschutz, Nennstrom in PV und HS bei Bestellung angeben.
Beschreibung
- IP55-Gehäuse, Farbe RAL 7035.
- PILOT PARC Größen 1 bis 3: Gehäuse aus verstärktem Polycarbonat, Größen 4 bis 8: Gehäuse aus lackiertem Metall.
- Kabelverschraubungen und Befestigungssatz werden mitgeliefert.
- Fronttrennschalter integriert (3-Punkt-Vorhängeschloss).
- Überlastschutz: Integriert den PV / HS-Wärmeschutz der geregelten Motoren (nur im Komfortbetrieb berücksichtigt). Verwendung von Thermorelais der Interventionsklasse "10" mit Einstellskala in Ampere, die eine direkte Einstellung ohne zusätzliche Berechnung ermöglicht (Einstellstrom = Nenn-PV / HS-Strom des geregelten Motors).
MASTER PARK PILOT
- Magnetischer Kurzschlussschutz: durch integrierte aM-Sicherungen für:
- 1 Motorversion: Nennleistungen 32 bis 225A; vom Installateur für die Nennwerte 9, 18 und 25A zu zahlen.
- 2-Motor-Version: alle Kaliber.
- Berücksichtigung der betrieblichen Prioritäten: PV / HS-Komfort, HS-Rauchabsaugung, Brandschutz.
- Integrierte Digitaluhr:
- Wochenprogramm, einstellbar ohne Öffnen der Boxabdeckung (IP55-Zugangsfenster auf dem Display mit Frontbeleuchtung).
- Automatische Abschaltung / PV / HS-Verwaltung des Komfortbetriebs ohne andere Bestellung.
- Komforteingang für die PV / HS-Steuerung durch jede Art von CO / NOx-Einheit oder durch eine manuelle BCCA-Steuereinheit.
- Auf der Vorderseite: lokale Steuertasten und Kontrollleuchten für Betriebszustand + Digitalanzeige der SPS-Ein- / Ausgänge.
- 24-V-TBT für die Stromversorgung externer Steuerkästen.
- Kommunikation von Modbus TCP / IP als Standard.
- Kontrolle des PILOT PARC SLAVE:
- Der PILOT 1 Motor> 25A kann 1 bis 3 PILOT jedes Kalibers steuern.
- Die PILOT 2-Motoren können jedes Kaliber PILOT
PILOT von CMSI steuerbar:
- Sicherheitsfernbedienungseingang über ein vom CMSI ausgegebenes 24- oder 48-VDC-Spannungssignal.
- Bericht über Warte- und Sicherheitsinformationen für das CMSI.

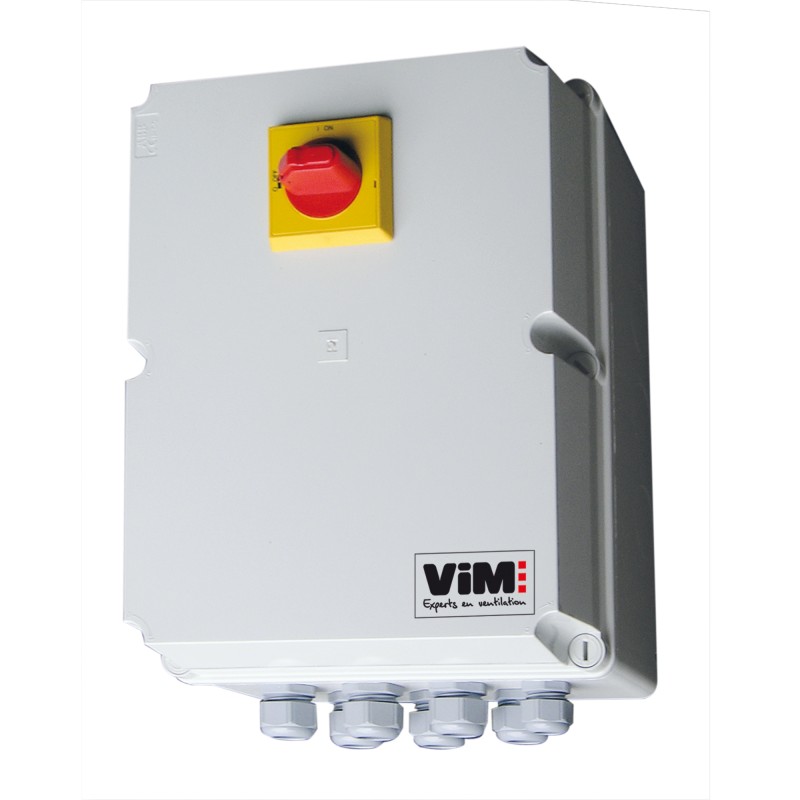

SLAVE PARK PILOT
- Feld für eine Steuerung des MASTER: Anwendungsfall = siehe Auswahlhilfetabellen auf den folgenden Seiten.
- Magnetischer Schutz gegen Kurzschluss: durch integrierte aM-Sicherungen für die Nennwerte 32 bis 225A; vom Installateur für die Nennwerte 9, 18 und 25A zu zahlen.
|
Schnitt |
A |
B |
C |
D |
E |
|
1 |
362 |
254 |
200 |
371 |
239 |
|
2 |
570 |
380 |
175 |
600 |
355 |
|
3 |
600 |
300 |
235 |
550 |
216 |
|
4 |
600 |
500 |
300 |
640 |
456 |
|
5 |
700 |
500 |
300 |
740 |
456 |
|
6 |
800 |
600 |
350 |
840 |
556 |
|
7 |
1000 |
600 |
350 |
1040 |
556 |
|
8 |
1000 |
800 |
350 |
1040 |
756 |
