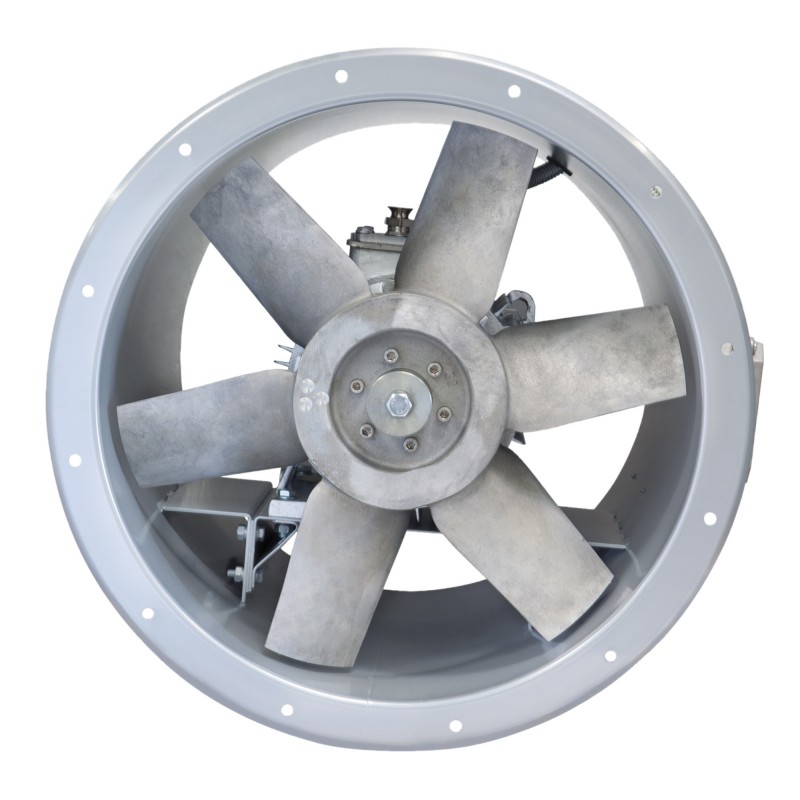

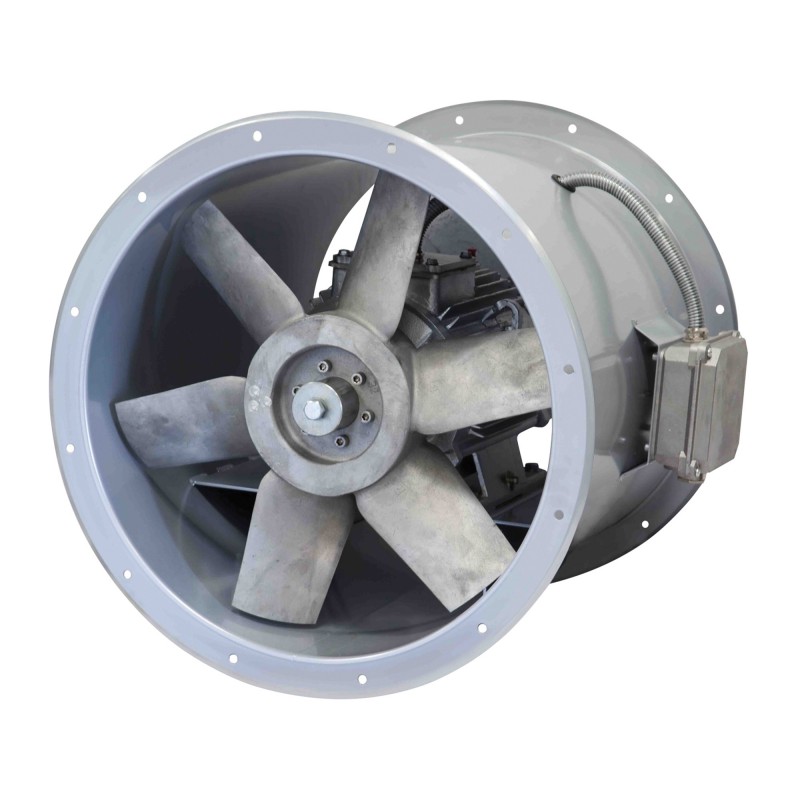

THGT F400 3000 U / min
Axialventilatoren F400 oder F200
Rohrförmig 3000 U/min - AC < 34.000 m3/h
Größer anzeigen
THGT F400 3000 U / min
Neues Produkt
 | ErP 2015 konform Ventilator | |
 |  |  |
- Hohe Geschwindigkeit für hohe Drücke geeignet
- 2 Pole und 2/4 Pole zugelassener Bereich
- F400 120 zertifizierter Lüfter in einer Atmosphäre bei 400 ° C, Gas und Lüfter.
Anwendung
Absaugung von Dämpfen und heißen Gasen im Brandfall.
Absaugung von sauberer oder staubarmer Luft in Dienstleistungs- und Industrieräumen.
Luftabsaugung und Rauchabsaugung von überdachten Parkplätzen.
Horizontale oder vertikale Montage.
CAD / BIM
Online bestellen Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
- Zugelassenes Rauchabzugsmodell F400 120.
- Lange Aderendhülse und Klemmenkasten.
- 5 Größen: Ø 400 / 450 / 500 / 560 / 630 mm.
- Durchflussraten von 2.500 bis 34.000 m3/h.
Konstruktion
- Konstruktion aus geprägtem, feuerverzinktem Stahlblech gemäß EN 1461.
- Ferrule angepasst an die Umgebungen der Korrosionsklasse C4.
- Hocheffizienter einteiliger Aluminiumpropeller mit fester Steigung, dynamisch ausgewuchtet nach ISO 14694: G6.3.
- Externer Klemmenkasten.
Motorisierung
- Dreiphasiger Asynchronmotor der Schutzklasse H IP 55, direkt mit dem Propeller gekoppelt, ohne Wärmeschutz, Betrieb S1 und S2. 1-Gang-Motoren
- Mögliche Steuerung durch Frequenzvariation.
- 1 Geschwindigkeit, dreiphasig, 2-polig, 230/400 V, 50 Hz, bis zu 3 kW.
- 1 Geschwindigkeit, dreiphasig, 2 Pole, 400 V 50 Hz über 3 kW.
- 2-Gang-Drehstrom, 2/4-polig, 400 V 50 Hz, Dahlander-Wicklung (1 Kabelverschraubung für 7-adriges Kabel).

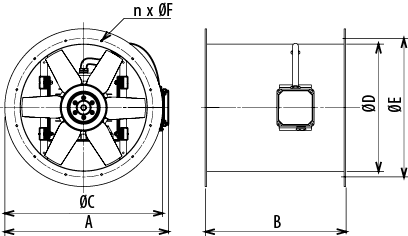

Modell | A | B | C | D | E | F | n |
400 | 558 | 380 | 536 | 400 | 450 | 12 | 8 |
450 | 613 | 480 | 606 | 450 | 500 | 12 | 8 |
500 | 662 | 480 | 656 | 500 | 560 | 12 | 12 |
560 | 726 | 600 | 716 | 560 | 620 | 12 | 12 |
630 (7,5 kW) | 795 | 600 | 786 | 630 | 690 | 12 | 12 |
630 | 815 | 700 | 786 | 630 | 690 | 12 | 12 |
