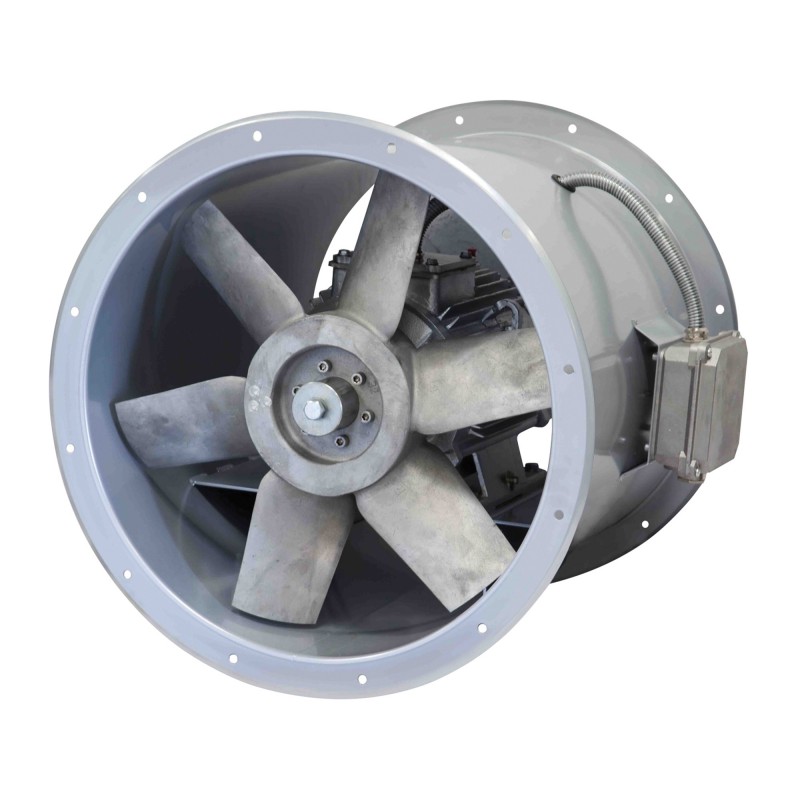

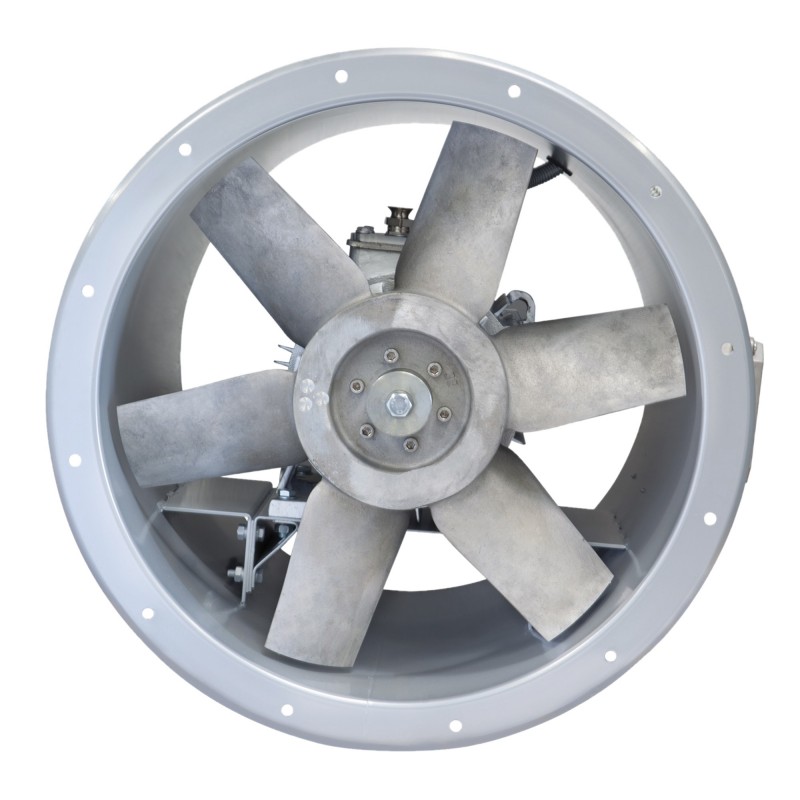

THGT F400 3000 Tr/mn
Ventilateurs axiaux F400 ou F200
Tubulaires 3000 Tr/mn - AC < 34 000 m3/h
Agrandir l'image
THGT F400 3000 Tr/mn
Nouveau produit
 | Conforme ErP 2015 Ventilateur | |
 |  |  |
- Grande vitesse adaptée aux hautes pressions
- Gamme homologuée 2 pôles et 2/4 pôles
- Ventilateur certifié F400 120 dans une ambiance à 400°C, gaz et ventilateur.
Application
Extraction des fumées et des gaz chauds en cas d’incendie.
Extraction d’air propre ou peu poussiéreux dans les locaux tertiaires et industriels.
Extraction d’air et désenfumage des parcs de stationnement couverts.
Montage horizontal ou vertical.
Température du flux d’air entre -20 et 50°C en ventilation de confort.
Commander en ligne Description
Dimensions
Documentation
Prix Public
Logiciel
Les références
- Modèle désenfumage agréé F400 120.
- Virole longue et boîte à bornes.
- 5 tailles : Ø 400 / 450 / 500 / 560 / 630 mm.
- Débits de 2 500 à 34 000 m3/h.
Construction
- Construction en tôle d’acier repoussée et traitée par galvanisation à chaud suivant EN 1461.
- Virole adaptée aux environnements de classe de corrosion C4.
- Hélice monobloc haut rendement à calage fixe en aluminium, équilibrée dynamiquement suivant ISO 14694: G6.3.
- Boite à bornes externe.
Motorisation
- Moteur asynchrone triphasé IP 55 classe H en accouplement direct avec l’hélice, sans protection thermique, Services S1 et S2. Moteurs 1 vitesse <0.75kW IE2 puis IE3.
- Pilotage possible par variation de fréquence.
- 1 vitesse triphasé, 2 pôles, 230/400 V 50 Hz jusqu’à 3 kW.
- 1 vitesse triphasé, 2 pôles, 400 V 50 Hz au-delà de 3 kW.
- 2 vitesses triphasé, 2/4 pôles, 400 V 50 Hz, bobinage Dahlander (1 presse-étoupe pour câble 7 fils).
Modèle | A | B | C | D | E | F | n |
400 | 558 | 380 | 536 | 400 | 450 | 12 | 8 |
450 | 613 | 480 | 606 | 450 | 500 | 12 | 8 |
500 | 662 | 480 | 656 | 500 | 560 | 12 | 12 |
560 | 726 | 600 | 716 | 560 | 620 | 12 | 12 |
630 (7,5kW) | 795 | 600 | 786 | 630 | 690 | 12 | 12 |
630 | 815 | 700 | 786 | 630 | 690 | 12 | 12 |
