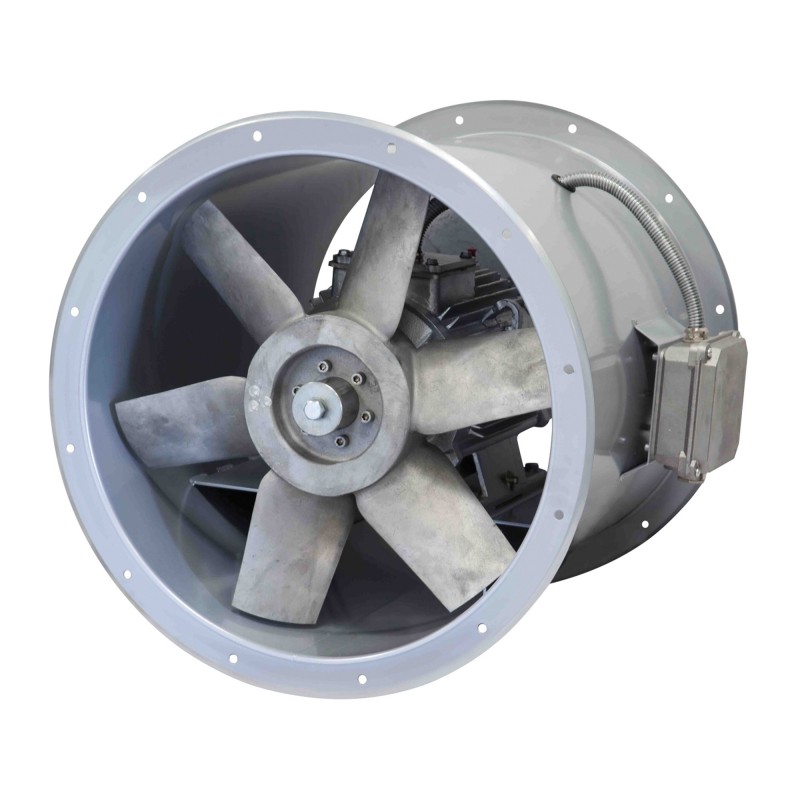

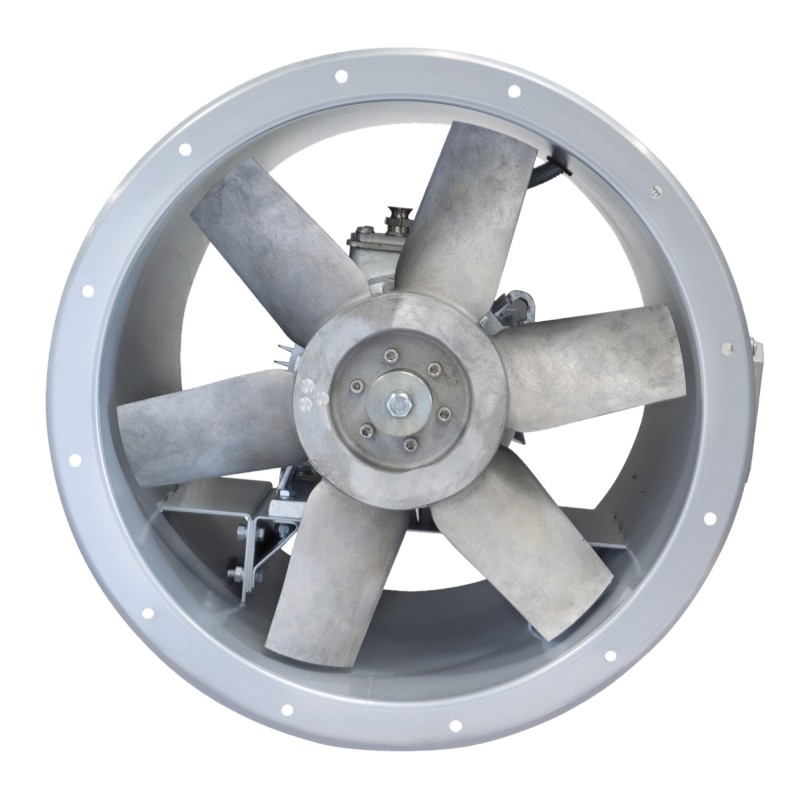

THGT F400 3000 giri/min
Ventilatori assiali F400 o F200
Tubolare 3000 rpm - AC < 34.000 m3/h
Visualizza ingrandito
THGT F400 3000 giri/min
Nuovo prodotto
 |
Conforme alla normativa ErP 2015 Ventaglio |
|
 |
 |
 |
- Alta velocità adatta per alte pressioni
- Gamma approvata a 2 poli e 2/4 poli
- Ventilatore certificato F400 120 in atmosfera a 400°C, gas e ventilatore.
Applicazione
Aspirazione fumi e gas caldi in caso di incendio.
Estrazione dell'aria viziata da locali terziari e industriali.
Estrazione di aria pulita o a basso contenuto di polvere in locali terziari e industriali.
Montaggio orizzontale o verticale.
Ordinare on-line
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
- Modello di estrazione fumi omologato F400 120.
- Ghiera lunga e scatola terminale.
- 5 misure: Ø 400 / 450 / 500 / 560 / 630 mm.
- Portate da 2.500 a 34.000 m3/h.
Costruzione
- Costruzione in lamiera di acciaio bugnata trattata con zincatura a caldo secondo la norma EN 1461.
- Ghiera adattata al ambienti con classe di corrosione C4.
- Elica monoblocco in alluminio a passo fisso ad alta efficienza, bilanciata dinamicamente secondo ISO 14694: G6.3.
- Scatola terminale esterna.
Motorizzazione
- Motore asincrono trifase IP 55 classe H direttamente accoppiato all'elica, senza protezione termica, Servizi S1 e S2. Motori a 1 velocità
- Possibile controllo tramite variazione di frequenza.
- 1 velocità trifase, 2 poli, 230/400 V 50 Hz fino a 3 kW.
- 1 velocità trifase, 2 poli, 400 V 50 Hz oltre 3 kW.
- Trifase a 2 velocità, 2/4 poli, 400 V 50 Hz, avvolgimento Dahlander (1 pressacavo per cavo a 7 fili).
|
Modello |
A |
B |
C |
D |
E |
F |
n |
|
400 |
558 |
380 |
536 |
400 |
450 |
12 |
8 |
|
450 |
613 |
480 |
606 |
450 |
500 |
12 |
8 |
|
500 |
662 |
480 |
656 |
500 |
560 |
12 |
12 |
|
560 |
726 |
600 |
716 |
560 |
620 |
12 |
12 |
|
630 (7.5kW) |
795 |
600 |
786 |
630 |
690 |
12 |
12 |
|
630 |
815 |
700 |
786 |
630 |
690 |
12 |
12 |
