GFAV - GAAV - GPAV

Gitter abdecken

Geripptes Aluminium

GFAV Größer anzeigen

GFAV - GAAV - GPAV

Gitter abdecken


Geripptes Aluminium

  • Ästhetische Gitter für AVANTAGE-Fensterläden
  • Ordentlich eloxiertes Aluminium-Finish
  • Reduzierte Druckverluste
  • Für Rollläden in VB und VH


Anwendung

Abdeckgitter für die AVANTAGE 1V- und 2V-Rollläden.
Kann auf den Verschluss angewendet werden.
Schützen Sie den Zugang zum Kanal nach dem Öffnen des Verschlusses.
Verstecken Sie den mittleren Teil des Verschlusses teilweise vor der Sicht.
Abwärts geneigte Lamellen für die VB-Montage.
Aufwärts geneigte Lamellen für die VH-Montage.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • Abmessungen (Lce x Hce): 300 x 385 bis 1100 x 1105 mm.
  • Freier Bereich größer als 90%.
  • GFAV: festes Kerngitter - mit dem Rahmen verschweißt.
  • GAAV: entfernbares Kerngitter - Federsystem (< Hn =780).
  • GPAV: Gitter mit herausnehmbarem Kern - Federsystem mit Verriegelung durch Sicherheitsnocken mit Feuerwehrwinkel.
  • RAL-Lackierung: auf Anfrage.

Beschreibung

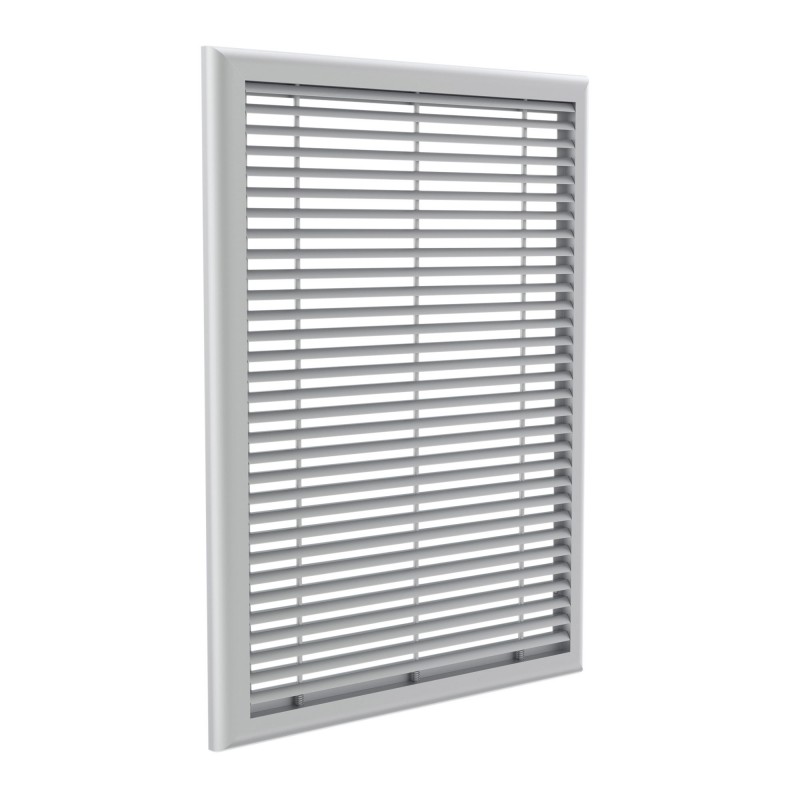

  • Rahmen mit abgerundeten Formen und Lamellen aus naturfarben eloxiertem Aluminium.
  • Befestigung des Gitterrahmens am Rollladenrahmen mit 4 mitgelieferten selbstbohrenden Schrauben (Ø 3,5 mm). 4 Befestigungslöcher befinden sich auf der Innenfalzrückführung (2 auf jeder Höhe), daher fast unsichtbar.
  • Um 45° geneigte Lamellen mit abgerundetem Profil - auf Aluminiumrohren an der Rückseite des Gitters gecrimpt.

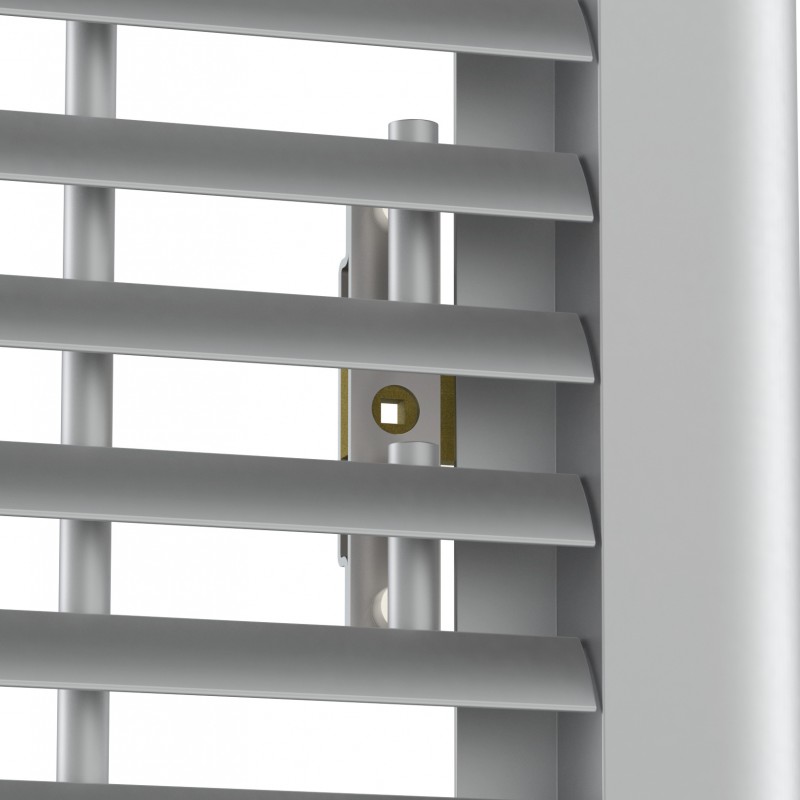

  • Verriegelung durch Sicherheitsnocken, ausgestattet mit einem 4 x 4 mm weiblichen Feuerwehrvierkant (GPAV).

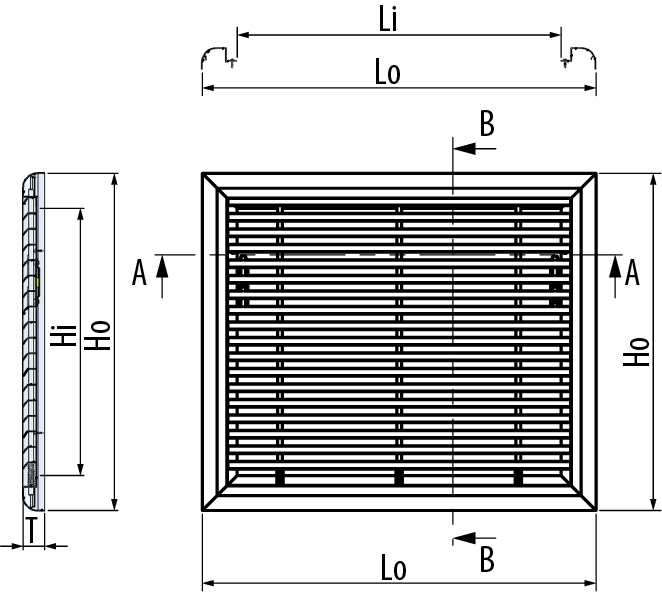

Produit T Lo Li Ho Hi
Avantage 36 Ln+61 Ln-57 Hn+61 Hn-57
