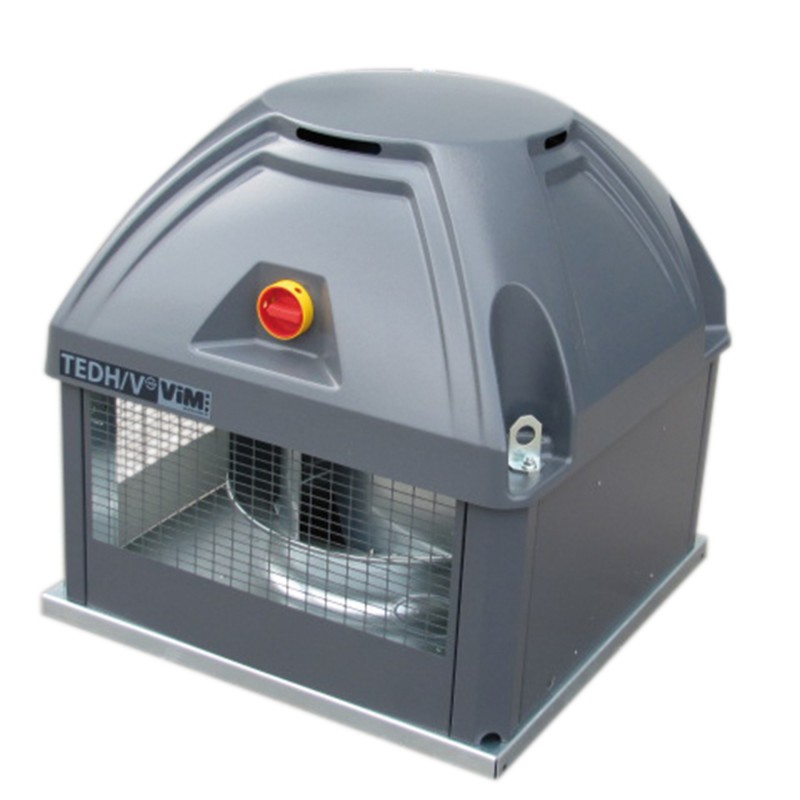

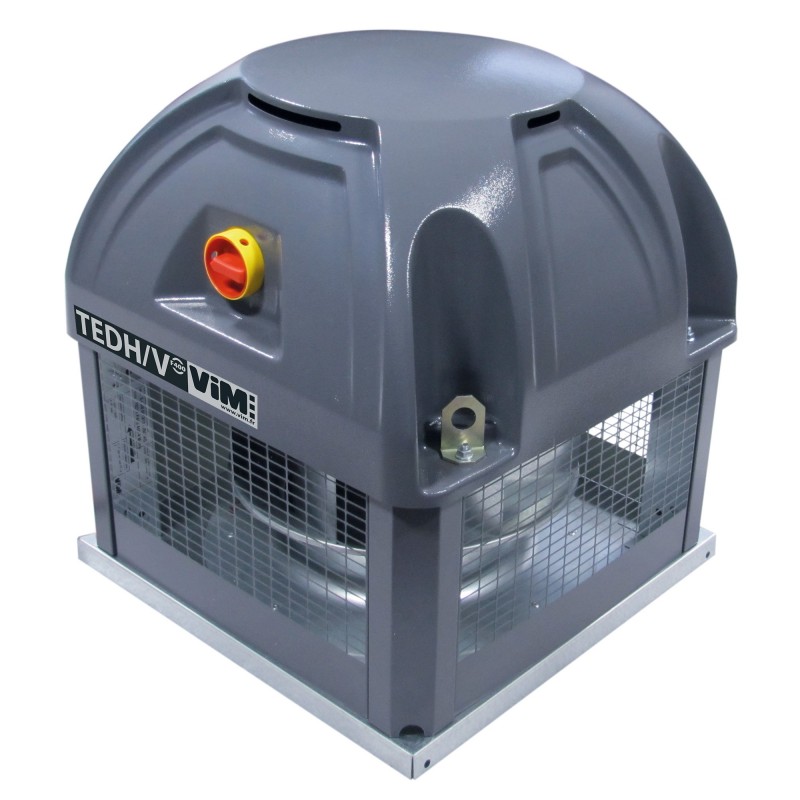

TEDH F400 -TEDV F400
F400 120 Türme
Zentrifugen - Reaktion - AC < 38000 m3/h
Größer anzeigen
TEDH F400 -TEDV F400
Neues Produkt
 |
ErP 2018 konform - UVNR |
||
 |
 |
 |
 |
- F400 120 zugelassen mit Relaisbox
- Montage neben einer Wand oder in einer Ecke möglich durch Schließen von 1 oder 2 Flächen
- Hochleistungsstrahlturbine
- Dauerbetrieb bis 120°C
Anwendung
Absaugung von Rauch und heißen Gasen im Brandfall.
Absaugung verbrauchter Luft aus Dienstleistungs- und Industriegebäuden.
Absaugung von Schadstoffen in Profiküchen.
Maximale Temperatur der abgesaugten Luft im stationären Zustand: 120°C.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
- 17 Größen, davon 2 neu: 250 / 315 / 355 / 400 / 450 / 500 / 560 / 600 / 630 / 670 / 695 / 710 / 760 / 810 / 800B / 800H / 900.
- Fördermengen von 200 bis 34.000 m3/H.
- TEDH F400: horizontale Entladung.
- TEDV F400: vertikale Entladung
- Motor und Turbine nicht sichtbar.
- Weniger Verschmutzung der unmittelbaren Umgebung.
- Bewährter Schutz gegen eindringendes Wasser.
OPTIONEN – BEHANDLUNG GEGEN KORROSION
TEDH - TEDV F400 - Hauptersatzteile
Konstruktion
- Hochleistungs-Reaktionsturbine aus verzinktem Stahl.
- Konvergenter/divergenter Saugpavillon zur Luftstromoptimierung und erhöhten Turmeffizienz bei reduziertem Geräuschpegel.
- Direkte Kupplung an der Motorwelle.
- Platte, Arm und Motorhalterung aus verzinktem Stahl.

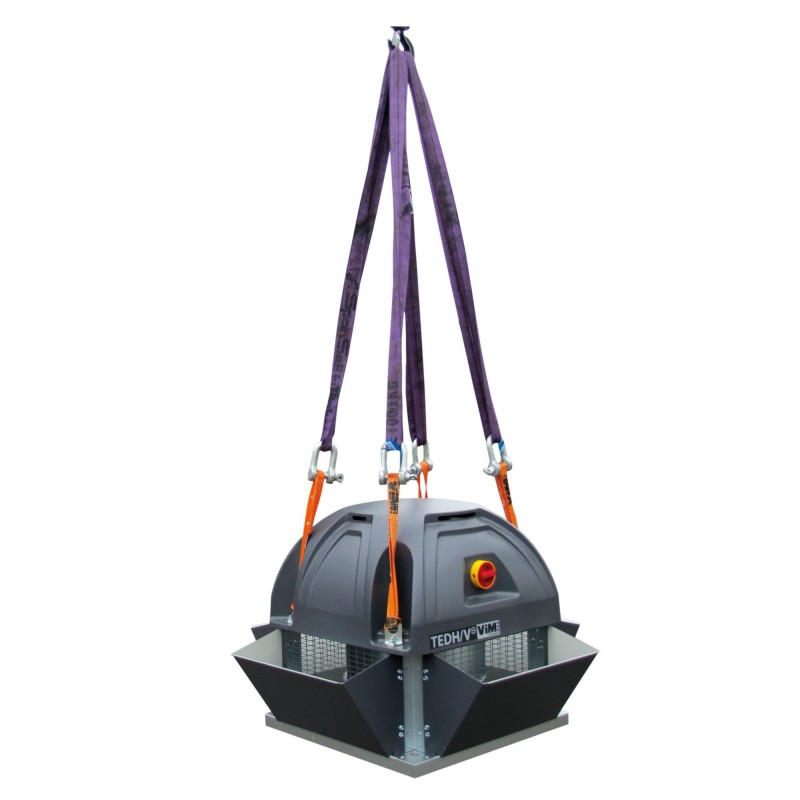

- Je nach Modell 2 oder 4 Hubbeine. 2 oder 4 Hebegurte.
- Armverkleidungen aus grau vorlackiertem Blech RAL 7024:
- Ordentliche Verarbeitung des Turms.
- Einfache Demontage, um Zugang zu den Befestigungspunkten des Turms zu erhalten.
- Verdecktes und geschütztes Turmstromkabel.
- Schutznetz aus verzinktem Stahlblech, vorlackiert in Grau RAL 7024. Das Netz entspricht der Norm NF EN ISO 12499.
- Kappe aus grauem ABS PMMA RAL 7024:
- Motor- und Druckschalterschutz.
- Hervorragende UV- und Witterungsbeständigkeit.
- Sehr gute Schockfestigkeit.

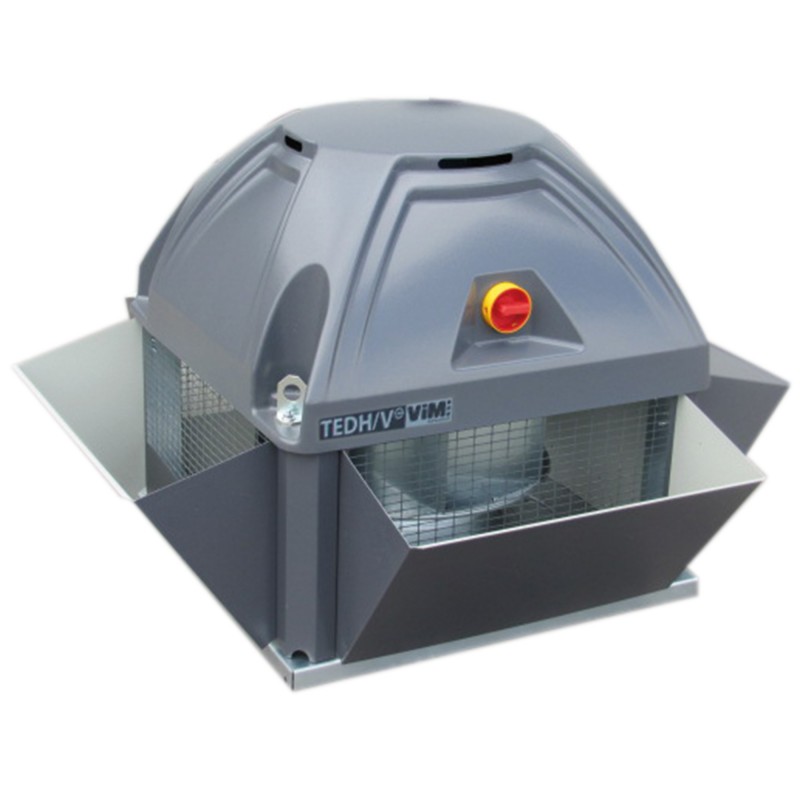

- Vertikale Entladungsversion: Hinzufügung von 4 RAL 7024 vorlackierten Blechabweisern, die werkseitig montiert geliefert werden (Modell TEDV F400) oder als Bausatz für die Montage vor Ort erhältlich sind (KRVT).
- Das in der Farbe Grau RAL 7024 vorlackierte Blech hat die atmosphärische Korrosivitätskategorie C5 gemäß NF EN ISO 12944-2.
Motorisierung
- B14 C2 AC-Motor, Klasse H, optionaler Zapfwellen-Thermoschutz:
- 1 Einphasen-Geschwindigkeit 230 V, 50 Hz, IP55, 2, 4 oder 6 Pole.
- Akzeptiert Geschwindigkeitsänderungen durch Spannungsvariator oder durch Einphasen-/Einphasen-Frequenzvariator (VFIK Mono/Mono).
- B5-Wechselstrommotor, Klasse F, optionaler Zapfwellen-Thermoschutz:
- Dreiphasig 230/400 V 50 Hz 1 Geschwindigkeit 2-4-6-8 Pole IE2 oder IE3 (P ≥ 0,75 kW).
- Akzeptiert Geschwindigkeitsschwankungen durch Frequenzvariator.
- Dreiphasig 400 V 50 Hz, 2 Geschwindigkeiten, 4/6, 4/8, 6/8 oder 6/12 Pole, Dahlander- oder unabhängige Wicklungen.
Einphasen-/Einphasen-Frequenzumrichter
- Steuert linear die Drehzahl eines 230-V-Einphasen-Asynchronmotors mit 1 Drehzahl von 15 Hz bis 50 Hz.
- Einphasen-Antriebsnetzteil 230V 50/60Hz, einphasiger Ausgang
- 230V 50Hz.
- Erhältlich in IP20- oder IP66-Version.
- Kaliber 7A.
Werkseitig montiertes und zugelassenes Elektrozubehör F400 120
- C1-CR1-Kabel geschützt durch flexiblen Außenmantel (ausgezeichnete UV-Beständigkeit).
- INTZ: Mit Vorhängeschloss abschließbarer Näherungsschalter mit 2 Hilfskontakten (1 Schließer und 1 Öffner), diskrete Integration unter der Kappe, Sichtbarkeit nur des Drehknopfs und erhöhter Schutz vor schlechtem Wetter.
- BDEZ: 20–300 Pa Druckschalter, unter der Kappe montiert und mit Luft verbunden, um Zeit bei der Installation zu sparen.

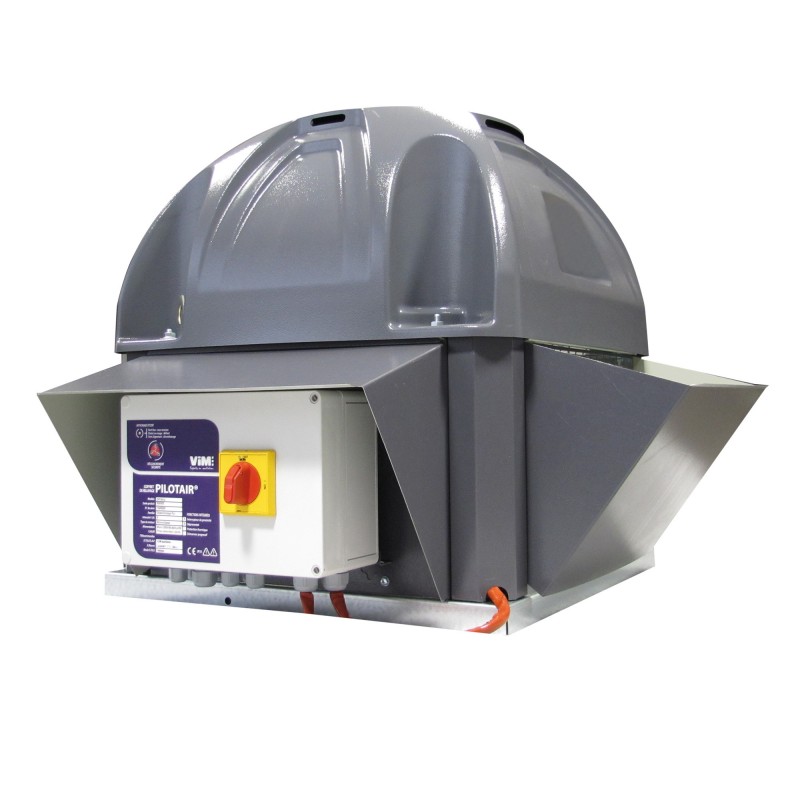

- PILOTAIR® : Relaiskasten
- Für bestimmte Nennwerte kann die Box verkabelt auf einer Blindplatte geliefert werden, geschützt durch eine Abdeckung.
- Für alle Kaliber ist die Lieferung als Zubehör oder einfach verkabelt möglich.
- Kontaktieren Sie uns für Montagezubehör.
Zugelassenes Installationszubehör F400 120
- TCDZ 01 bis 09: Still SILS, Vertikalbausatz KRVT.
- TCDZ 12: Druckentlastungsklappe aus vorlackiertem Stahl in RAL 7024 C5.
Gewährleistet eine gute Luft- und Wasserdichtheit, wenn der Turm gestoppt ist. Bei den TEDV-Reihen wird die Option montiert geliefert – Stellen Sie so viele TCDZ 12 wie Auslassflächen bereit. - TCDZ 14: Druckentlastungsklappe aus vorlackiertem Stahl in RAL 7024 C5.
Gewährleistet eine gute Luft- und Wasserdichtheit, wenn der Turm gestoppt ist. Zubehör zum Einbau in die bereits gelieferten TEDV-Reihen – Stellen Sie so viele TCDZ 14 bereit, wie Ausblasflächen vorhanden sind. - TCDZ 15: Druckentlastungsklappe + Vertikalabweiser aus vorlackiertem Stahl RAL 7024 C5.
Gewährleistet eine gute Luft- und Wasserdichtheit, wenn der Turm gestoppt ist. Zubehör zur Montage an den bereits gelieferten TEDH-Reihen – Stellen Sie so viele TCDZ 15 bereit, wie Ausblasflächen vorhanden sind. - POPM: Blindplatte aus vorlackiertem Stahl RAL 7024 C5, mit einer Auslassseite für TEDH zur Installation des Turms in der Nähe einer Wand (oder eines Hindernisses für die Ableitung von Gasen), oder in einer Ecke oder zwischen 2 anderen Türmen mit 2 POPM. Ermöglicht eine erhebliche Platzersparnis und verhindert die Freisetzung von Luft und Schmutz direkt an die Wand.
- Durch Labortests konnte bestätigt werden, dass das vertikale Auswurfset und die Abdeckplatte auf einer Seite keinen Einfluss auf die aeraulischen, akustischen und elektrischen Leistungen des Turms haben.
Auswahl an Entrauchungsventilatoren

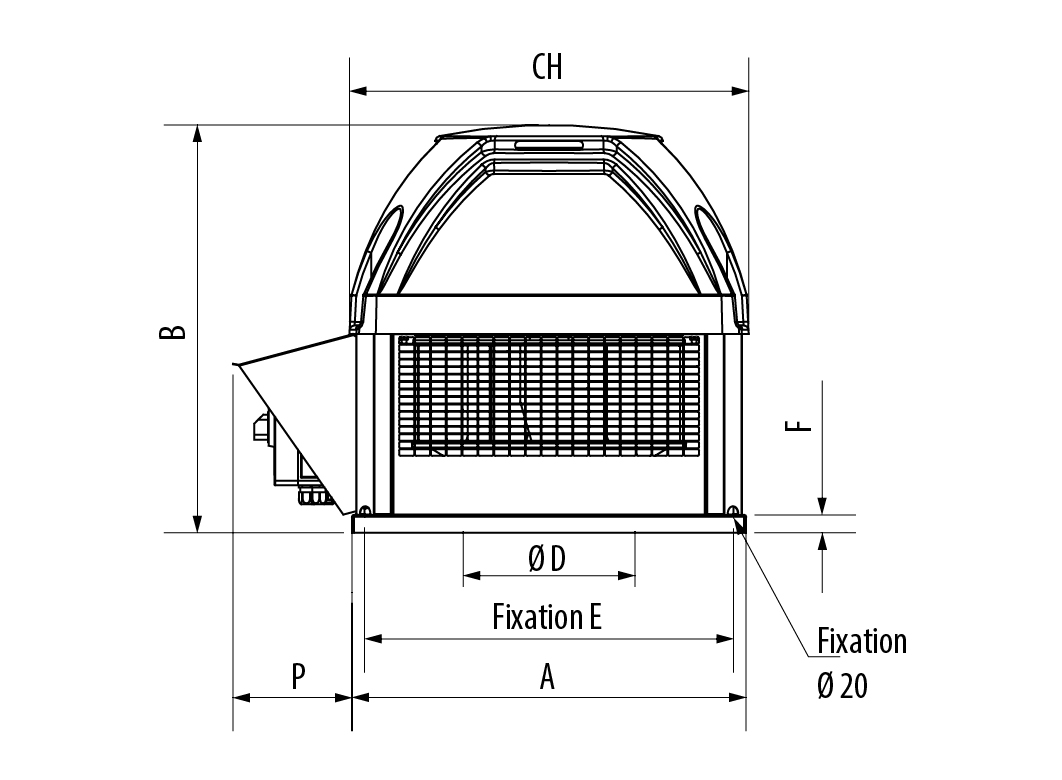

TEDH F400
PILOTAIR -Option® montiert/verdrahtet
TEDV F400
PILOTAIR -Option® montiert/verdrahtet
PILOTAIR -Option® montiert/verdrahtet
|
Modell |
A |
B |
CH |
E |
F |
P |
D |
Gewicht H (kg) |
|
250 |
430 |
438 |
436 |
344 |
30 |
105 |
214,0 |
23 |
|
315 |
430 |
483 |
436 |
344 |
30 |
125 |
256,6 |
27 |
|
355 |
540 |
570 |
553 |
450 |
30 |
146 |
289,1 |
34 |
|
400 |
540 |
609 |
553 |
450 |
30 |
169 |
325,8 |
39 |
|
450 |
660 |
684 |
669 |
570 |
30 |
190 |
366,5 |
54 |
|
500 |
660 |
700 |
669 |
570 |
30 |
198 |
407,3 |
69 |
|
560 |
800 |
763 |
817 |
668 |
30 |
209 |
455,2 |
87 |
|
600 |
800 |
824 |
817 |
668 |
30 |
209 |
455,2 |
96 |
|
630 |
800 |
805 |
817 |
668 |
30 |
234 |
513.1 |
99 |
|
670 |
946 |
1032 |
957 |
830 |
40 |
238 |
513.1 |
157 |
|
695 |
946 |
918 |
957 |
830 |
30 |
173 |
541,0 |
128 |
|
710 |
946 |
1088 |
957 |
830 |
40 |
273 |
577,9 |
172 |
|
760 |
946 |
940 |
957 |
830 |
30 |
187 |
596,0 |
152 |
|
810 |
946 |
984 |
957 |
830 |
40 |
204 |
650,9 |
264 |
|
800B |
946 |
1114 |
957 |
830 |
40 |
284 |
650,9 |
273 |
|
800 Stunden |
946 |
1172 |
957 |
830 |
40 |
317 |
646,0 |
212 |
|
900 |
1250 |
1253 |
1262 |
1100 |
62 |
315 |
732,3 |
356 |

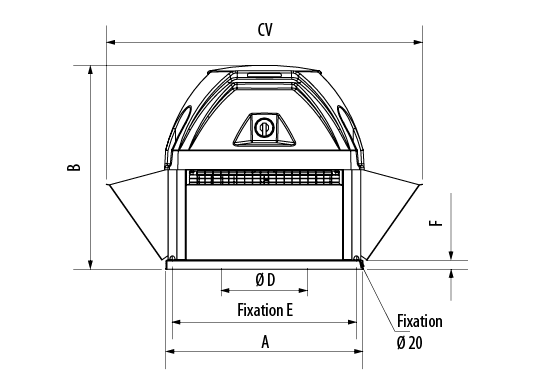

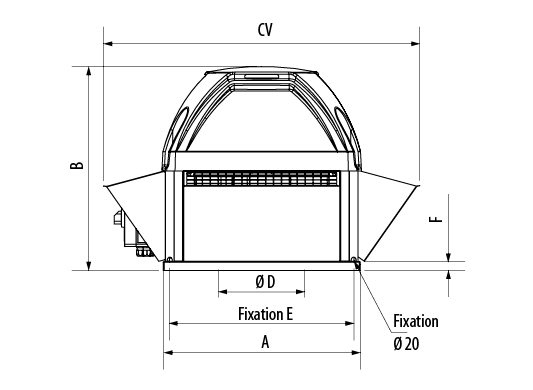

TEDV F400
PILOTAIR -Option® montiert/verdrahtet
|
Modell |
A |
B |
CV |
E |
F |
D |
Gewicht V (kg) |
|
250 |
430 |
438 |
626 |
344 |
30 |
214,0 |
24 |
|
315 |
430 |
483 |
680 |
344 |
30 |
256,6 |
29 |
|
355 |
540 |
570 |
846 |
450 |
30 |
289,1 |
37 |
|
400 |
540 |
609 |
895 |
450 |
30 |
325,8 |
43 |
|
450 |
660 |
684 |
1058 |
570 |
30 |
366,5 |
65 |
|
500 |
660 |
700 |
1074 |
570 |
30 |
407,3 |
74 |
|
560 |
800 |
763 |
1232 |
668 |
30 |
455,2 |
95 |
|
600 |
800 |
824 |
1232 |
668 |
30 |
455,2 |
105 |
|
630 |
800 |
805 |
1283 |
668 |
30 |
513.1 |
108 |
|
670 |
946 |
1032 |
1422 |
830 |
30 |
513.1 |
173 |
|
695 |
946 |
918 |
1300 |
830 |
30 |
541,0 |
142 |
|
710 |
946 |
1088 |
1489 |
830 |
40 |
577,9 |
188 |
|
760 |
946 |
940 |
1328 |
830 |
30 |
596,0 |
162 |
|
810 |
946 |
984 |
1367 |
830 |
40 |
650,9 |
275 |
|
800B |
946 |
1114 |
1519 |
830 |
40 |
650,9 |
286 |
|
800 Stunden |
946 |
1172 |
1584 |
830 |
40 |
646,0 |
220 |
|
900 |
1250 |
1253 |
1874 |
1100 |
62 |
732,3 |
374 |
