HUCF ECO PR
Neues Produkt
 |
ErP 2018-konform - UVNR | |||
 |
 |
 |
 |
 |
- Einphasig oder dreiphasig
- Konstanter Druck
- Geräuschpegelreduzierung
- Einfache Wartung, abnehmbarer Lüftermotor
Anwendung
Luftabsaugung.
Innen- oder Außeninstallation.
400 ° C 1 / 2h Kategorie C4 zugelassen - Zapfwelle nicht angeschlossen.
- CMV im Kollektivhaus - 400 ° C 1 / 2h Zulassung.
- VMC im Tertiärbereich - 400 ° C 1 / 2h-Zulassung.
Lufteinlass im Tertiärbereich - ohne Genehmigung.
Nicht zugelassen - Zapfwelle angeschlossen.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Durchflussraten von 250 bis 12.000 m3/ h.
3 Größen: 045/080/110.
2 Versionen: Antrieb mit einphasiger 230V oder dreiphasiger 400V.
2 Konfigurationen:
3 Größen: 045/080/110.
2 Versionen: Antrieb mit einphasiger 230V oder dreiphasiger 400V.
2 Konfigurationen:
- L: Absaugung und Lieferung in Linie.
- D: doppelte horizontale Absaugung und vertikale Abgabe.
Konstruktion
Ventilator
Motorisierung
- Box aus verzinktem Stahlblech mit Hebeösen.

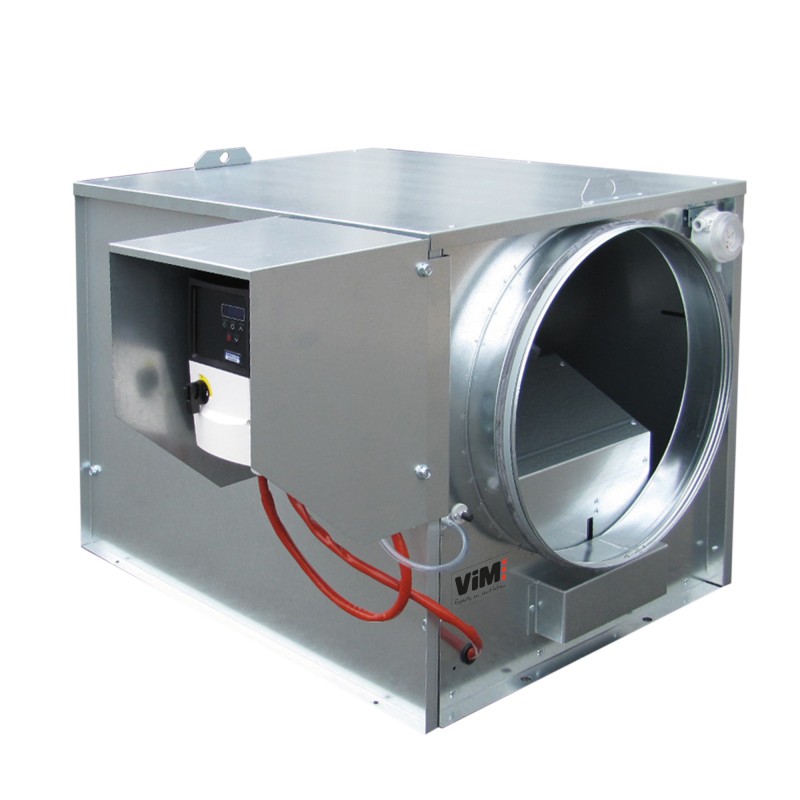

- Vorverdrahteter IP55-Frequenzumrichter, verdrahtet am Gehäuse, ausgestattet mit einem abschließbaren Näherungsschalter (INTZ) und einem elektronischen Drucksensor. Klappbefestigung für schnellen Zugriff auf die Inspektionsplatte.
- 230V Mono-Antriebsstromversorgung, 230V Dreiphasenmotorausgang.
- 400-V-Dreiphasen-Antriebsstromversorgung, 400-V-Dreiphasen-Motorausgang.
- BDEZ: Druckschalter montiert, luftgebunden, werkseitig auf 80 Pa eingestellt, nicht veränderbar.
- Anschlusshähne mit Dichtungen der Klasse D.
Ventilator

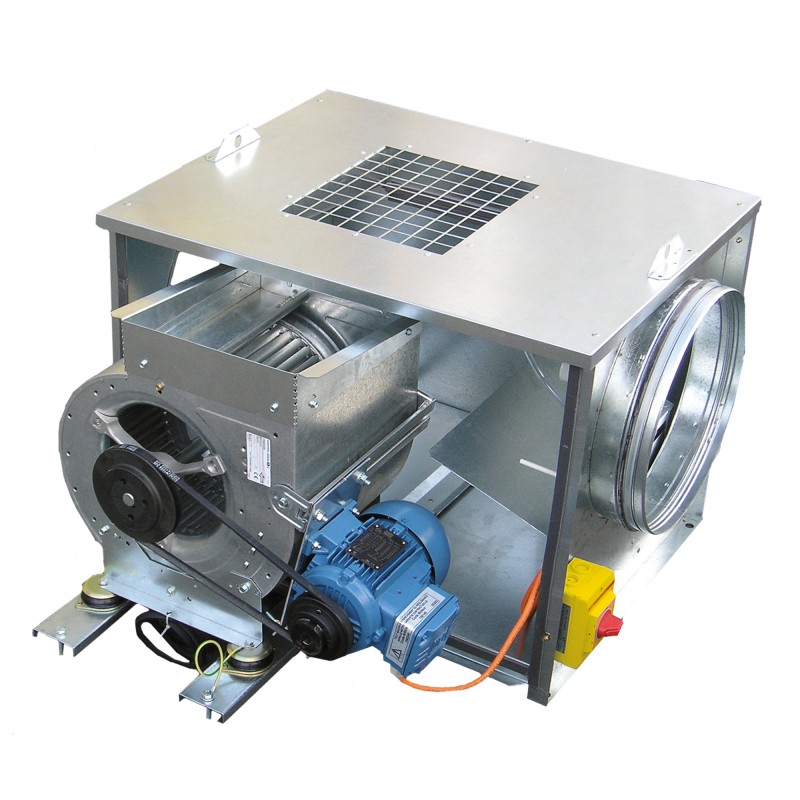

- Die auf Schlitten montierte Motor-Lüfter-Baugruppe ermöglicht eine schnelle seitliche Entnahme, um die Wartung zu erleichtern.
- Lüfter aus verzinktem Stahl mit doppeltem Einlass auf Sockeln montiert.
- Riemenscheiben- / Riemengetriebe (Ersatzriemen in der Box).
Motorisierung
- Fußmotor B3, IP55, Klasse F, 1-polig, 4-polig, dreiphasig, 230/400 V, 50 Hz, IE3, integrierter Wärmeschutz mit normalerweise geschlossenem Kontakt (Zapfwelle). Anschluss für die Verwendung in der Rückluft in tertiären Räumlichkeiten (nicht 400 ° C 1 / 2h).
- Die Antriebe haben einen IE2-Wirkungsgrad (oder je nach Ausstattung IE3), der es ermöglicht, die am 01.07.2021 geltende ERP-Regelung für Elektromotoren und Frequenzumrichter Nr. 1781/2019 einzuhalten
Lüfterauswahl C4 - 400 ° C 1 / 2H
HUCF ECO PR D einphasig oder dreiphasig
HUCF ECO PR L einphasig oder dreiphasig

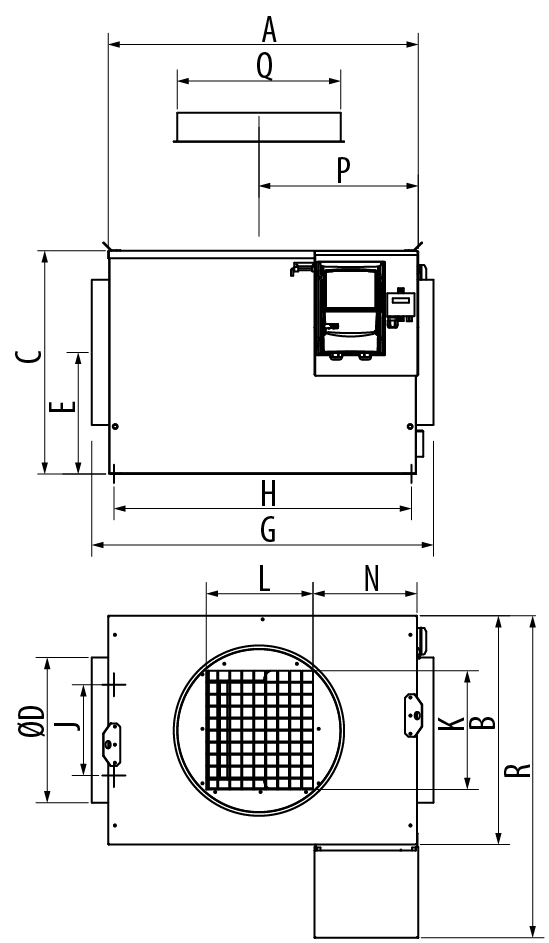

Konfiguration 2 horizontale Absaugung und vertikale Abgabe
|
Art |
Kastenabmessungen |
Fixierung |
Gewicht (Kg) |
||||||
|
A |
B |
C |
ØD |
E |
G |
H |
J |
||
|
HUCF ECO PR 045 D |
850 |
630 |
615 |
400 |
335 |
940 |
818 |
250 |
56 |
|
HUCF ECO PR 080 D |
1050 |
815 |
800 |
560 |
415 |
1140 |
1020 |
400 |
106 |
|
HUCF ECO PR 110 D |
1200 |
925 |
920 |
630 |
460 |
1290 |
1170 |
500 |
126 |
|
Art |
Abflussmaße |
Dimmer |
||||
|
K |
L |
N |
P |
ØQ |
R |
|
|
HUCF ECO PR 045 D |
325 |
290 |
287 |
425 |
450 |
831 |
|
HUCF ECO PR 080 D |
470 |
393 |
320 |
525 |
630 |
1055 |
|
HUCF ECO PR 110 D |
555 |
460 |
340 |
600 |
710 |
1185 |

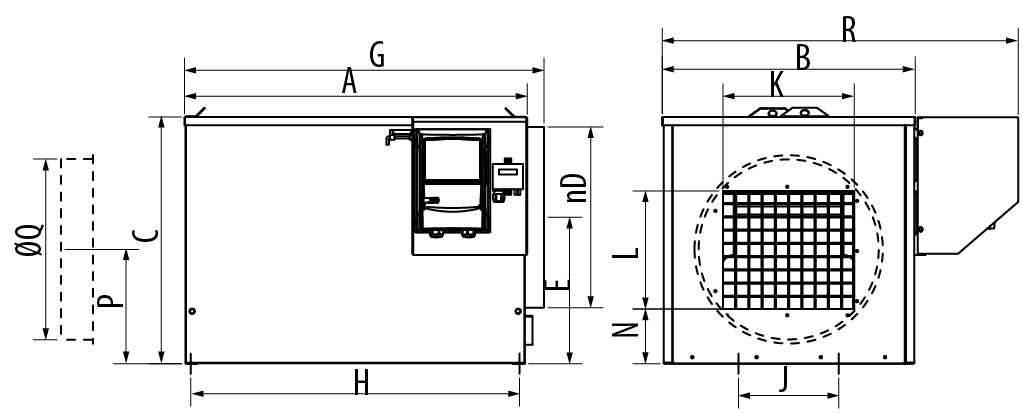

HUCF ECO PR L einphasig oder dreiphasig
Absaugung und Lieferung in Linie
|
Art |
Kastenabmessungen |
Fixierung |
Gewicht (Kg) |
||||||
|
A |
B |
C |
ØD |
E |
G |
H |
J |
||
|
HUCF ECO PR 045 L |
850 |
630 |
615 |
450 |
365 |
895 |
818 |
250 |
56 |
|
HUCF ECO PR 080 L |
1050 |
815 |
800 |
630 |
450 |
1095 |
1020 |
400 |
106 |
|
HUCF ECO PR 110 L |
1200 |
925 |
920 |
710 |
500 |
1245 |
1170 |
500 |
126 |
|
Art |
Abflussmaße |
Dimmer |
||||
|
K |
L |
N |
P |
ØQ |
R |
|
|
HUCF ECO PR 045 L |
325 |
290 |
135 |
285 |
450 |
831 |
|
HUCF ECO PR 080 L |
470 |
393 |
110 |
325 |
630 |
1055 |
|
HUCF ECO PR 110 L |
555 |
460 |
150 |
380 |
710 |
1185 |
