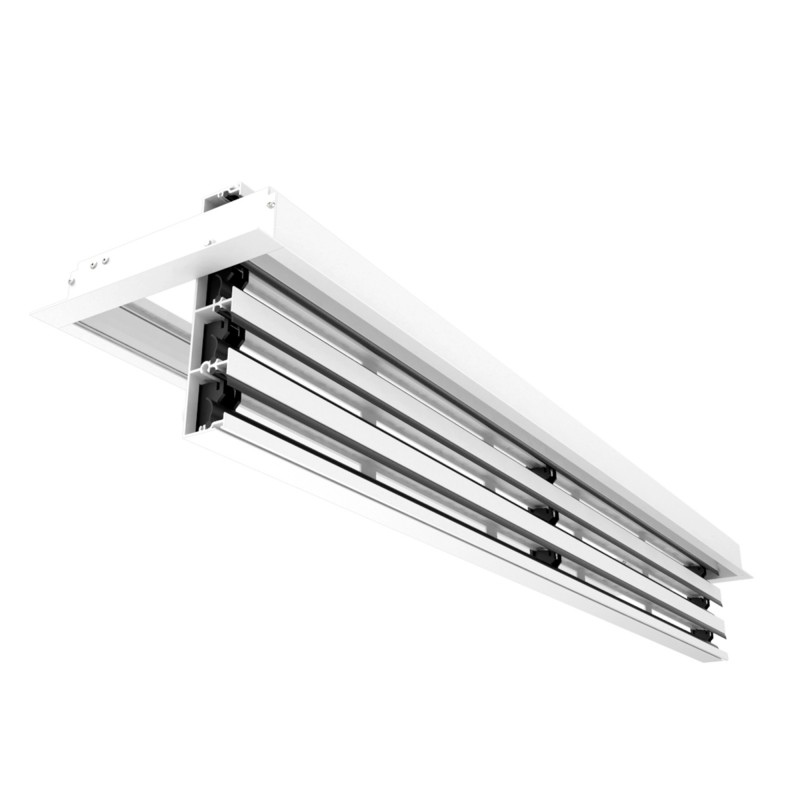

SLF

Lineare Diffusoren

Mit verstellbaren Schlitzen - Filterhalter

SLF Größer anzeigen

SLF

Lineare Diffusoren


Mit verstellbaren Schlitzen - Filterhalter

  • Kippkern
  • An variablen Durchfluss angepasst
  • Signifikante Verbreitungskapazität
  • Decken- oder Wandmontage
  • Horizontale oder vertikale Diffusion
  • RAL 9010-9016-9003 lackiertes Aluminium
  • Modelle auf Platten für Standard- oder Feinlinien-5/8-Platten
Anwendung

Heizung / Klimaanlage / Lüftung.
Horizontale oder vertikale Diffusion.
Einstellbarer Luftstrom bis zu 180 °.
Decken- oder Wandmontage.

Tertiärgebäude

Tertiärgebäude

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • Zuluft- oder Abluftdiffusoren mit Deflektoren mit 2, 3, 4, 5 oder 6 Schlitzen.
  • Ausführungen:
    • Diffusor weiß RAL 9010 – Deflektor RAL 9010.
    • Diffusor weiß RAL 9016 – Deflektor RAL 9016 matt.
    • Diffusor weiß RAL 9003 matt – Deflektor RAL 9003 matt.
  • Andere RALs: Kontaktieren Sie uns.
  • Für den Einsatz in der Absaugung ohne Deflektor erhältlich.
Standarddiffusor: SLF
  • Diffusor aus einem Stück, Mindestlänge 300 mm, Höchstlänge 1500 mm.
  • Abschlussrahmen 20 mm.
  • Länge für Plattenintegration 600 x 600: 554 mm.
  • Länge für Plattenintegration 1200 x 600: 1154 mm.
Plattenauslässe für Zwischendeckenplatten: SLF P / SLF Z / SLF Q / SLF Y

SLF P SLF Z
Plattenbreite 300, 594 oder 669 mm
4 erhöhte Kanten von 10 mm

 Plattenbreite 300, 594 oder 669 mm
2 feine 5/8-Kanten auf der kurzen Seite
2 erhöhte Kanten von 10 mm an der Längsseite
SLFQ SLF Y
Quadratische Plattenbreite 594 oder 669 mm
4 Kanten um 10 mm erhöht

 Quadratische Plattenbreite 594 oder 669 mm
4 feine Kanten 5/8



Rundfunkveranstalter
  • SLF
    • Diffusoren aus stranggepresstem Aluminium, beschichtet mit RAL-Pulver.
    • Deflektoren aus extrudiertem Aluminium, beschichtet mit RAL-Pulver.
    • 20 mm Rahmen.
    • Schlitzbreite 25 mm.
    • Feste Befestigung durch Schraube am Plenum.
  • SLF P / SLF Z / SLF Q / SLF Y
    • Diffusoren aus lackiertem Aluminium, integriert in eine mit dem Diffusor identische RAL-pulverbeschichtete Stahlblechplatte.
  • Plenum: SPF
    • Plenum zur festen Montage an SLF-Diffusoren.
    • Länge = Schlitzlänge + 30 mm.
    • Nackt oder isoliert.
    • Hergestellt aus verzinktem Stahl Z275.
    • Wasserdichter Anschluss der Klasse D mit Doppellippendichtung aus PP+TPE.
    • Direkte Montage mit Schrauben am Diffusor.
    • Optionale 6 mm Melaminisolierung.
  • Plenum: SPF SR
    • Kombinierter Vor- und Rücklaufplenum zur festen Montage an SLF-Durchlässen.
    • Länge = Schlitzlänge + 30 mm.
    • Nackt oder isoliert.
    • Hergestellt aus verzinktem Stahl Z275.
    • Wasserdichter Anschluss der Klasse D mit Doppellippendichtung aus PP+TPE.
    • Direkte Montage mit Schrauben am Diffusor.
    • Optionale 6 mm Melaminisolierung.
  • FIGR-Filter
    • Filterplatte G3 Grob 70%, Gebläsekonvektortyp, 4 mm dick.
    • Rahmen aus verzinktem Stahldraht, mediengenäht.
    • Voreingenommene Installation im Plenum und Verriegelung durch 1/4 Umdrehung.
Standarddiffusor
SLF

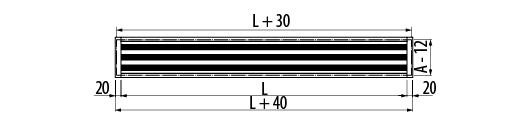

SLF-dim

L = Länge des Diffusorschlitzes
Reservierung = L+30 x A-12

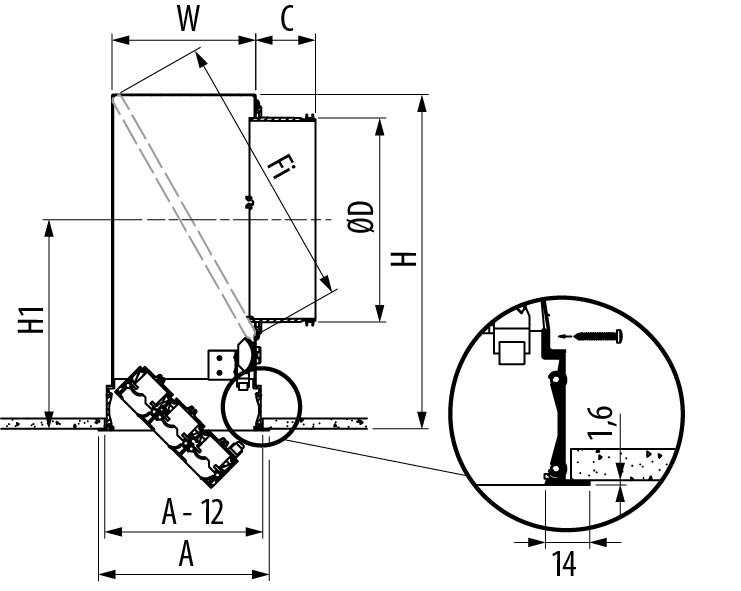

SLF + SPF-Plenum

Plattendiffusoren
SLF P / SLF Z / SLF Q / SLF Y

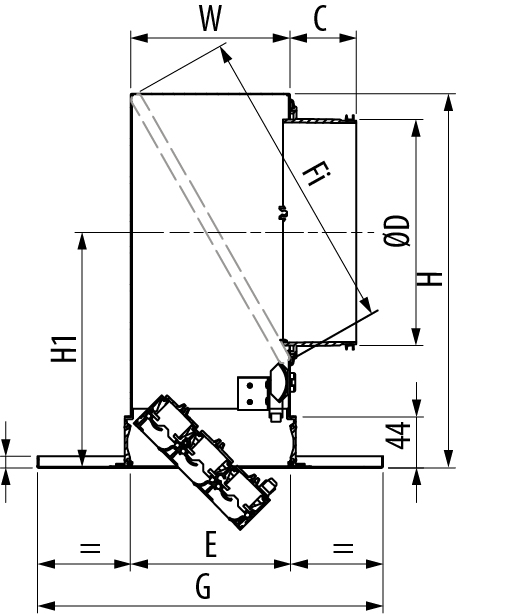

Diffusor auf Platte + SPF-Plenum



Wahrzeichen Anzahl der Schlitze / Abmessungen (mm)
2 3 4 5 6
A 121 164 207 252 295
C 58 58 58 78 78
ØD 158 198 198 248 248
E 93 136 179 223 267
Fi B x 208 B x 272 B x 296 B x 363 B x 390
H 281 321 321 371 371
H1 181 201 201 226 226
W 94 137 180 225 268

L ≤ 1200: 1 Hahn; L ≥ 1201: 2 Verbindungen
G = 300, 594 oder 669 je nach Plattentyp

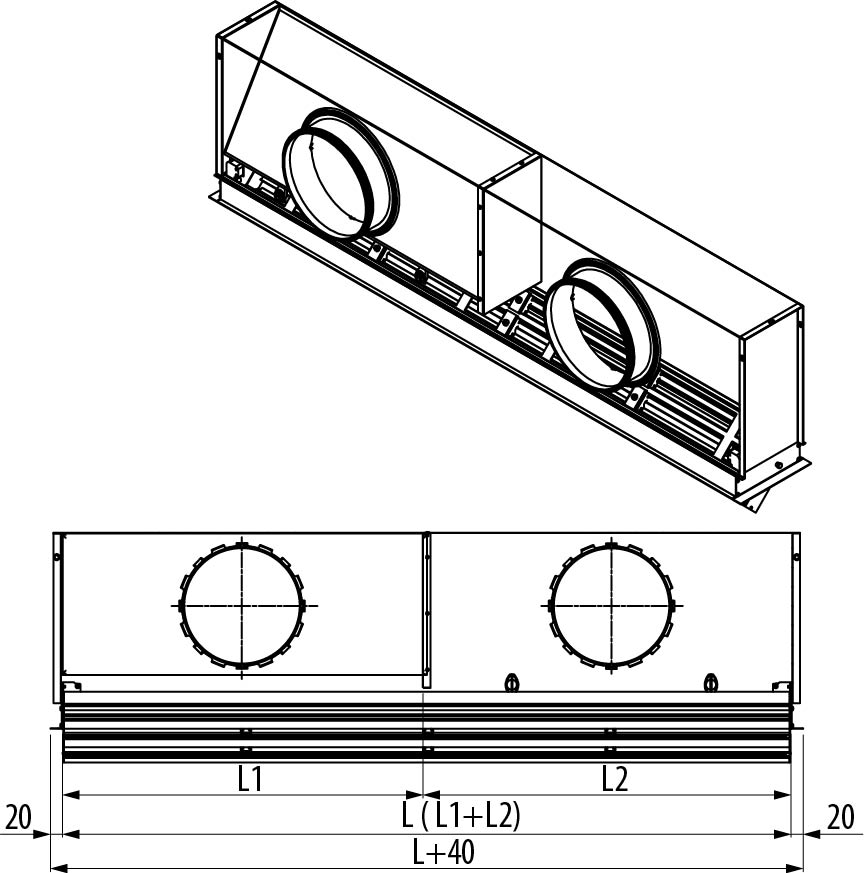

SPF SR-Plenum


L (mm) L1 (mm) blasend L2 (mm) Erholung
1000 500 500
1100 550 550
1134 584 550
1154 604 550
1200 600 600
1284 684 600
1300 650 650
1400 700 700
1500 750 750

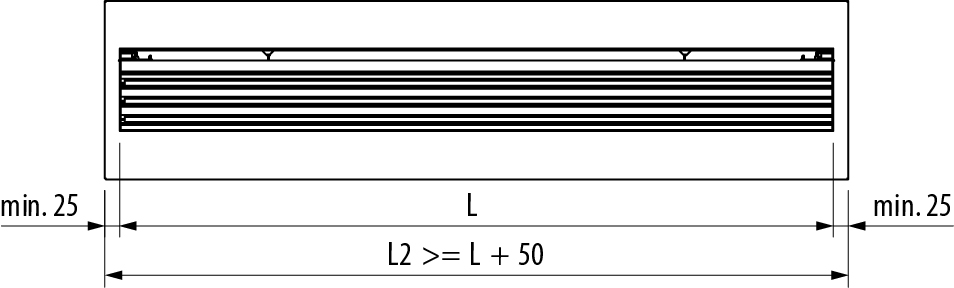

Diffusoren auf Platte + Plenum
Feste Montage



Plattentyp Plattenbreite G Plattenlänge L2 Schlitzlänge L
P 4 gefaltete Kanten 10 mm 300 594 532
669 600
1194 1134
1344 1284
594 1194 1134
669 1344 1284
Z 2 feine Linienkanten + 2 gefaltete Kanten 10 mm 300 594 532
669 600
1194 1134
1344 1284
594 1194 1134
669 1344 1284
Q 4 gefaltete Kanten 10 mm 594 594 532
669 669 600
Y 4 feine Linienkanten 5/8 594 594 532
669 669 600
