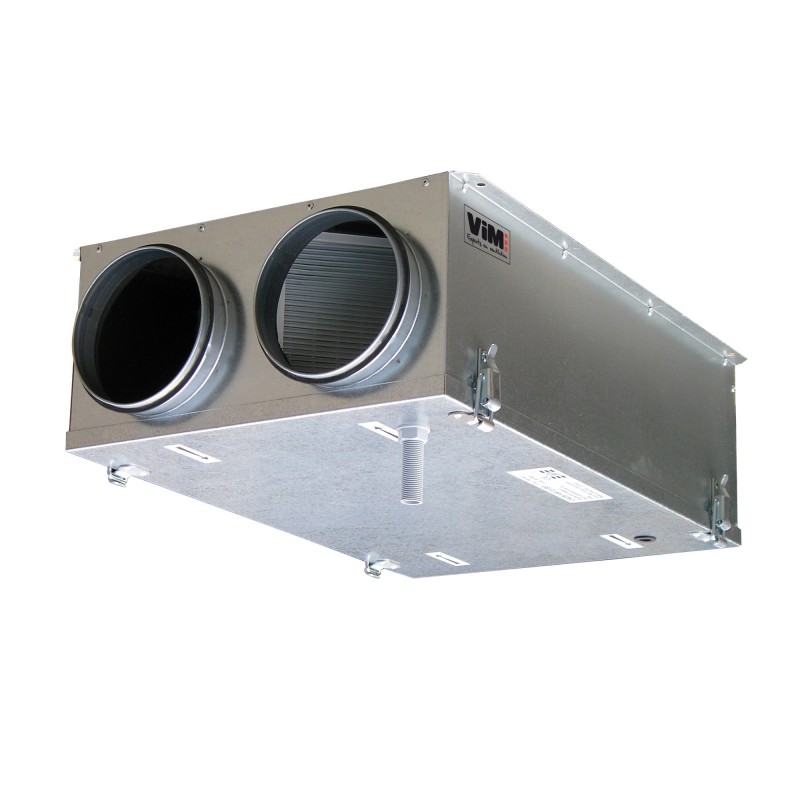

CAD HR S.
Statischer Doppelstromwärmetauscher
Metallgegenstrom
Größer anzeigen
CAD HR S.
Neues Produkt
 |
 |
Filter
|
- Durchflussraten bis 300 m3/ h
- Horizontale Konstruktion
- Wärmewirkungsgrad bis 88%
Anwendung
Für Doppelstromsystem mit einzelnen Wärmetauschern.
Zwischendeckenmontage.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
1 Größe: 03.
Durchfluss bis zu 300 m3/ h.
2 Versionen: mit motorisiertem Bypass und ohne Bypass.
Konstruktion

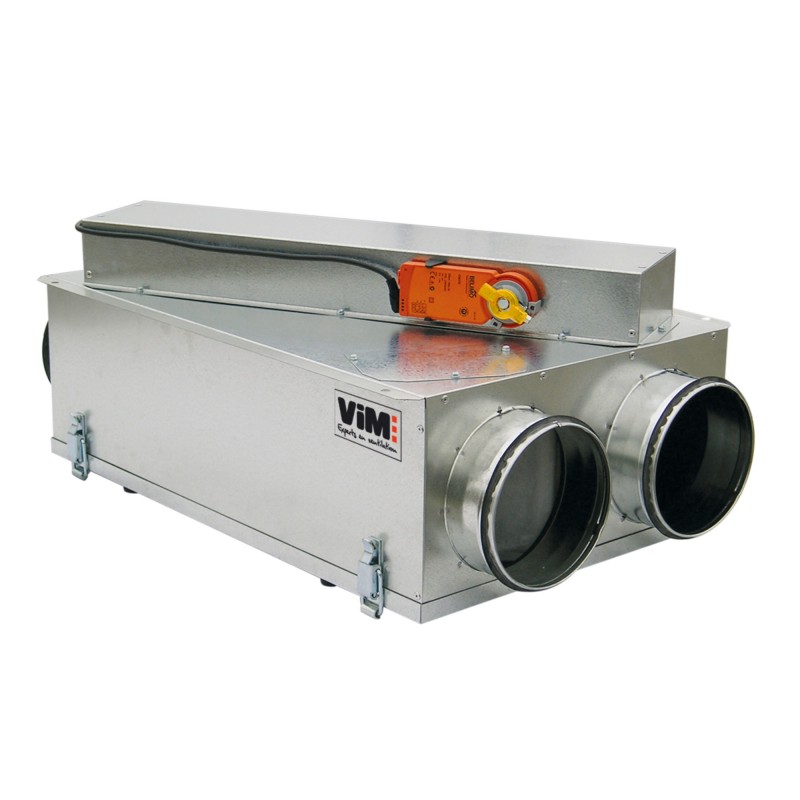

Motorisierte Bypass-Version
In Pappkarton verpackt.
Durchfluss bis zu 300 m3/ h.
2 Versionen: mit motorisiertem Bypass und ohne Bypass.
Konstruktion
- Box aus verzinktem Stahlblech.
- 10 mm dicke M1-Polyethylenschaumisolierung.
- Sorgfältige Abdichtung, um interne und externe Undichtigkeiten zu vermeiden.
- Kreisförmige Anschlusshähne mit Dichtungen der Klasse D.
- Abnehmbare Abdeckung ohne Werkzeug durch 4 Klemmen zur Wartung des Wärmetauschers und der Filter.
- Ø1 / 2 '' Abfluss zur Kondensatableitung.
- Installation in einer Zwischendecke oder in einem Technikraum.
- Befestigung mit Gewindestangen.
- G2-Filter (grobe ISO ≥ 50%) bei Extraktion und Insufflation nach Entfernen der Abdeckung von unten extrahierbar.
- G4-Filter (grobe ISO ≥ 50%) Optional oder die Verwendung von Insufflation Fans in der Lage G4 / M5 / F7 - Filter (KmdT, K erhalten STD , KSDA, KSTA, KSTV Bereiche).
- Starrer PVC-Plattenwärmetauscher mit Gegenstrom (phthalatfrei), Wirkungsgrad zwischen 77 und 88 %.
Motorisierte Bypass-Version
- Reversibler Bypass für die abgesaugte Luft, um im Sommer nachts für Kühlung zu sorgen.
- Werkseitig montierte motorisierte Klappe 230 V, I.
In Pappkarton verpackt.

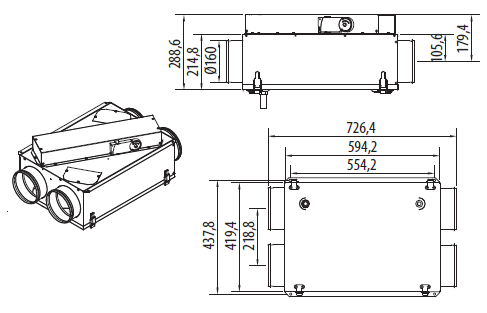

CAD HR S mit Bypass

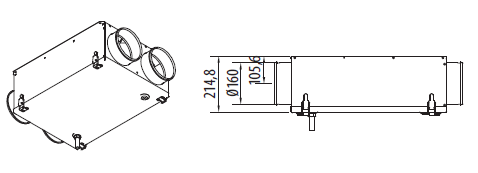

CAD HR S ohne Bypass

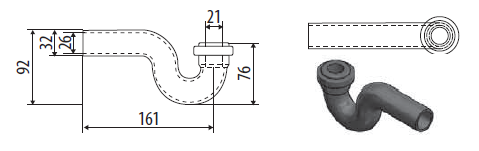

Siphon
CAD HR S ohne Bypass
Siphon
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
RESIDENCE VENDEE HABITAT
Unterkunft Unterkunft
85 - Käufer
Année : 2013
Maître d'ouvrage : VENDÉE HABITAT
BET Fluides : FIB
Installateur : LE JOLY HERBRETEAU (dep. 85)
Architecte : DURAND / MESNARD / THIBAUD
Installierte Produkte:
↑
