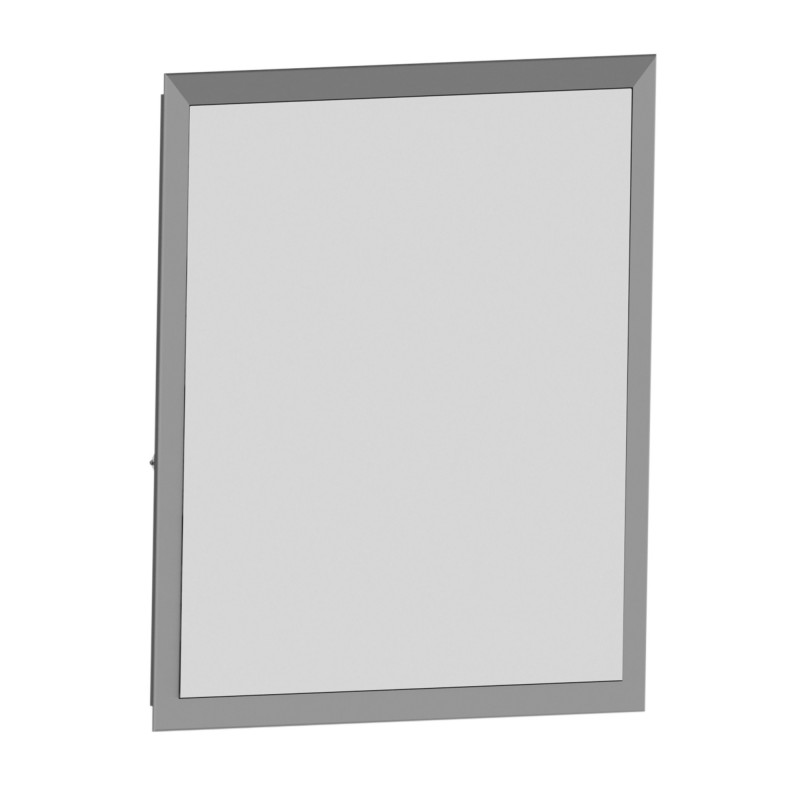

OUVRAGE
Nuevo producto
- Estética cuidada, acabado estándar RAL 9006
- Buena estanqueidad al aire y al agua.
- Aislamiento térmico de serie
- Mismo premarco que las contraventanas AVANTAGE / KAMOUFLAGE
- Las bisagras no se pueden quitar desde el exterior
- Profundidad reducida
- Colores RAL bajo pedido
Solicitud
Dispositivo de seguridad accionado por control remoto (ASD) para montaje en el paramento vertical exterior de un edificio:
- Destinado al suministro de aire fresco en ventilación de bajo nivel (VB) en ERP, viviendas colectivas (locales, cajas de escalera y circulación) e IGH.
- Conforme a la norma NFS 61937-8 (300 ciclos).
- Cerrado en posición de espera y abierto en caso de incendio.
No debe utilizarse en ventilación o extracción de calor y humos (VH).
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Versión con aislamiento térmico de serie.
Dimensiones AnxAl: 350x385 a 1100x1105 mm.
Superficie libre hasta 107,4 dm².
Disparo electromagnético por emisión de 24Vdc o 48Vdc o bobina de rotura.
Contactos de inicio/fin unipolares (FDCU) o bipolares (FDCB) instalados de fábrica.
Reinicio manual mediante manija.
Las rejillas de revestimiento interior: GDOF, GDOA, GDOC permiten tener una estética homogénea con las rejillas de revestimiento de las contraventanas de la gama AVANTAGE.
Construcción
Instalación
Las aperturas codificadas en el PRECIO no tienen opción
Rejilla de revestimiento GDOF, GDOA, GDOC
Dimensiones AnxAl: 350x385 a 1100x1105 mm.
Superficie libre hasta 107,4 dm².
Disparo electromagnético por emisión de 24Vdc o 48Vdc o bobina de rotura.
Contactos de inicio/fin unipolares (FDCU) o bipolares (FDCB) instalados de fábrica.
Reinicio manual mediante manija.
Las rejillas de revestimiento interior: GDOF, GDOA, GDOC permiten tener una estética homogénea con las rejillas de revestimiento de las contraventanas de la gama AVANTAGE.
Construcción

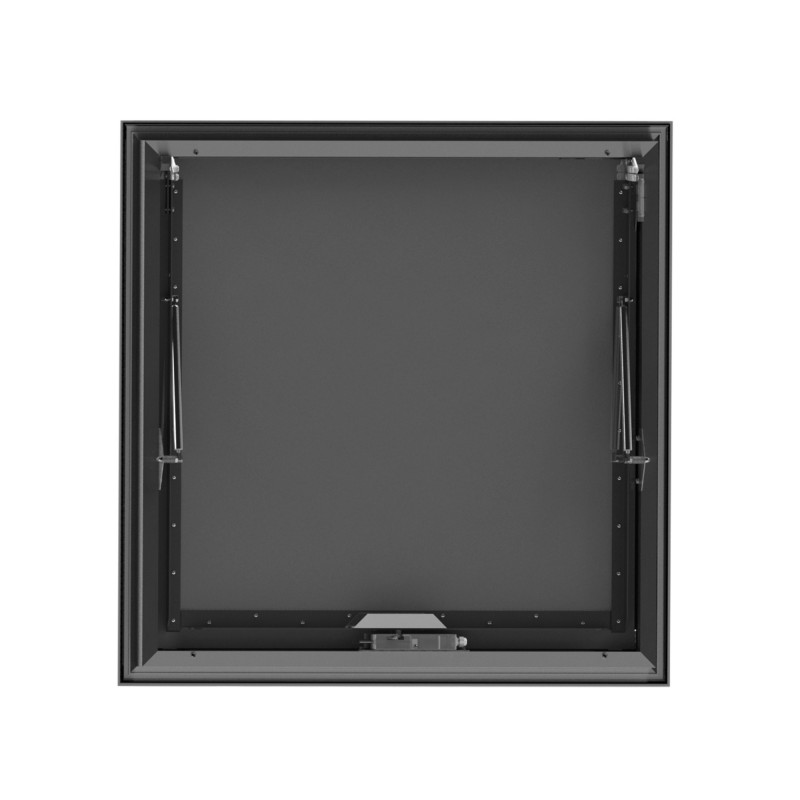

- Estructura fabricada en perfil de aluminio color RAL 9006.
- Panel de relleno de XPS (poliestireno extruido) de 18 mm de espesor, sujeto entre 2 láminas de aluminio de 1 mm de espesor.
- Apertura del panel: “solapa exterior” con las bisagras hacia arriba.
- Articulación del panel realizada mediante dos bisagras de acero invisibles desde el exterior.
- Apertura de fachada con panel aislado mantenido en posición de espera mediante bobina electromagnética.
- Apertura mediante muelle oleoneumático de la hoja y mantenimiento de la posición de seguridad.
- La hoja se abre en un ángulo de aproximadamente 60°.
- Reinicio manual mediante manija.
- Contacto de posición de inicio y fin de carrera unipolar (FDCU) o bipolar (FDCB).
- Colores RAL específicos disponibles bajo pedido.
Instalación
- Montaje en la parte inferior (VB).
- Uso de premarco muy recomendable.
- Instalación de apertura de panel horizontal únicamente.
Las aperturas codificadas en el PRECIO no tienen opción
- El pedido deberá ir acompañado de:
- Una bobina de disparo de 24 o 48 V con emisión o ruptura: elección de VD24 o VM24 o VD48 o VM48.
- Contacto de posición final e inicio de carrera unipolar o bipolar: opción FDCU o FDCB.
Rejilla de revestimiento GDOF, GDOA, GDOC
- Dimensiones AnxAl: 350x385 a 1100x1105 mm.
- Superficie libre superior a 90%.
- GDOF : Rejilla de núcleo fijo – soldada al marco.
- GDOA : Rejilla central desmontable – sistema de muelles (para dimensiones h>625mm -> GDOC).
- GDOC : Rejilla central desmontable - sistema de muelles con cerradura de seguridad cuadrada de bombero.
- Acabado pintado color RAL: consúltenos.
- Estructura de formas redondeadas y aleta de aluminio anodizado en color natural.
- Fijación del marco de la rejilla directamente a la pared de mampostería mediante 4 tornillos (Ø3,5 mm) no incluidos. Los orificios de montaje están ubicados en el retorno del pliegue interior.
- Aletas de perfil redondeado inclinadas a 45°, engarzadas en tubos de aluminio en la parte trasera de la rejilla.
- Mismo diseño que las rejillas de revestimiento GFAV-GAAV-GPAV
sección vertical
Sección vertical con rejilla de cobertura tipo GDOF, GDOA, GDOC
sección horizontal

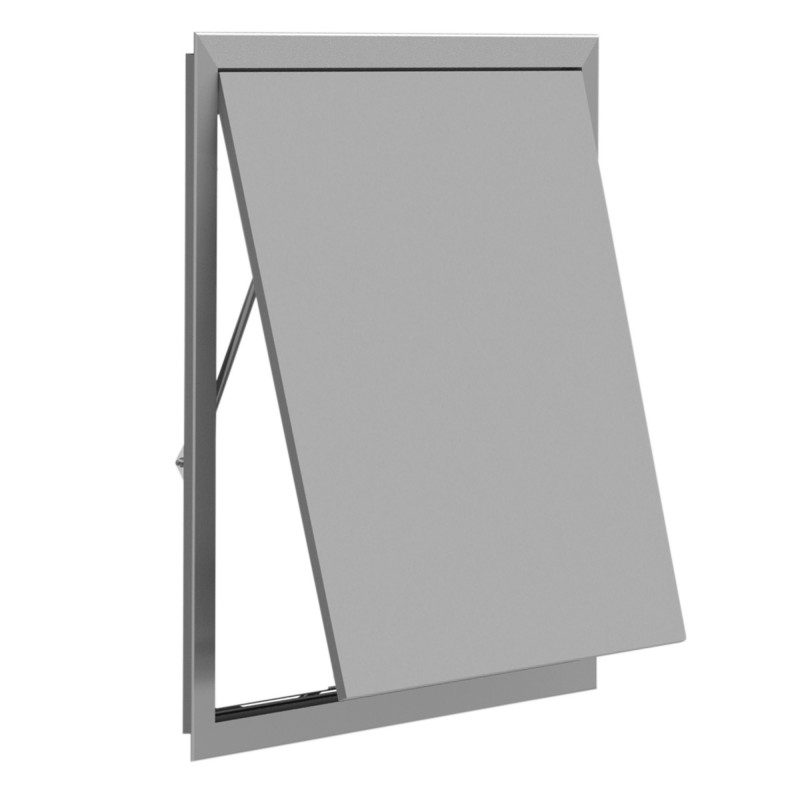

Abriendo el panel
Reserva sin marco de sellado
Sección vertical con rejilla de cobertura tipo GDOF, GDOA, GDOC
sección horizontal
| Dimensiones generales | |
| Longitud total | Altura total |
| lht = L + 84 | hht =H+84 |
Abriendo el panel
| Altura (mm) | Recorrido d (mm) |
| 385 | 306 |
| 415 | 332 |
| 445 | 358 |
| 475 | 384 |
| 505 | 410 |
| 535 | 436 |
| 565 | 462 |
| 595 | 488 |
| 625 | 514 |
| 655 | 540 |
| 685 | 566 |
| 715 | 592 |
| 745 | 618 |
| 775 | 644 |
| 805 | 670 |
| 835 | 696 |
| 865 | 722 |
| 895 | 748 |
| 925 | 774 |
| 955 | 800 |
| 985 | 826 |
| 1015 | 852 |
| 1045 | 878 |
| 1075 | 904 |
| 1105 | 930 |
Reserva sin marco de sellado
(Alto+5mm a 15mm) x (Largo+5mm a 15mm)
