OUVRAGE
Gevelopeningen
Geïsoleerd paneel
Groter bekijken
OUVRAGE
Nieuw product

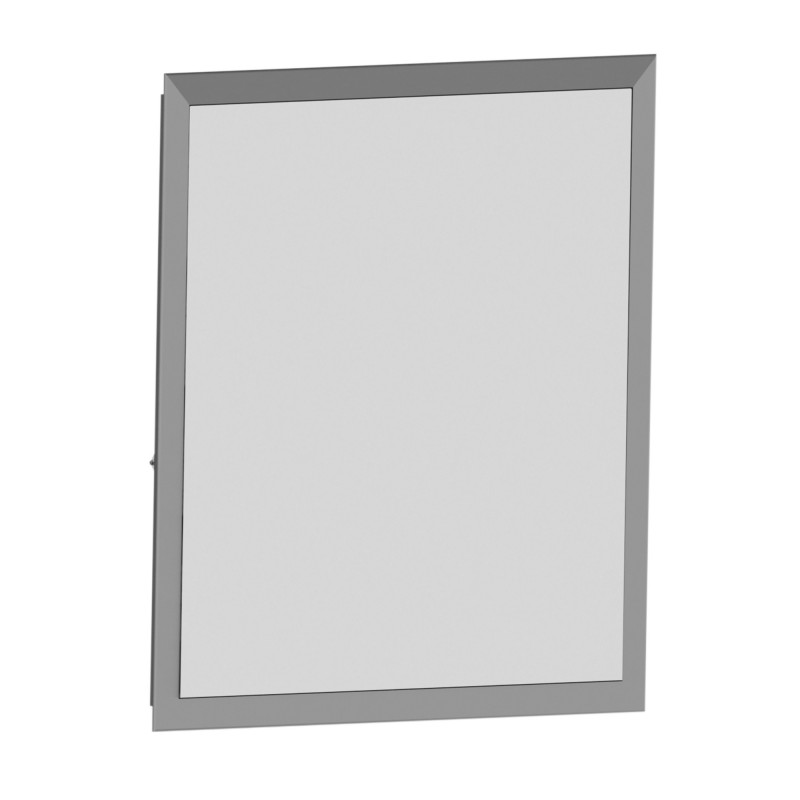

- Strakke esthetiek, standaard RAL 9006 afwerking
- Goede lucht- en waterdichtheid
- Standaard thermische isolatie
- Zelfde voorframe als AVANTAGE / KAMOUFLAGE shutters
- Scharnieren kunnen niet van buitenaf worden verwijderd
- Verminderde diepte
- RAL-kleuren op aanvraag
Toepassing
Op afstand bediende veiligheidsvoorziening (ASD) voor montage op de verticale buitengevel van een gebouw:
- Bedoeld voor het toevoeren van verse lucht in lage ventilatie (VB) in ERP, collectieve huisvesting (lokalen, trappenhuizen en circulatie) en IGH.
- Voldoet aan NFS 61937-8 (300 cycli).
- Gesloten in stand-by en open in geval van brand.
Niet voor gebruik in ventilatie of warmte- en rookafvoer (VH).
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Thermische isolatieversie standaard.
Afmetingen BxH: 350x385 tot 1100x1105 mm.
Vrije oppervlakte tot 107,4 dm².
Elektromagnetische activering door emissie van 24Vdc of 48Vdc of door het breken van de spoel.
In de fabriek aangebrachte enkelpolige (FDCU) of tweepolige (FDCB) start-/eindcontacten.
Handmatige reset via handgreep.
De binnenroosters: GFOU, GAOU, GPOU zorgen voor een homogene esthetiek met de rolluikroosters uit het AVANTAGE-assortiment.
Bouw
Faciliteit
De openingen gecodeerd in de PRIJS hebben geen optie
Afdekrooster GFOU, GAOU, GPOU
Afmetingen BxH: 350x385 tot 1100x1105 mm.
Vrije oppervlakte tot 107,4 dm².
Elektromagnetische activering door emissie van 24Vdc of 48Vdc of door het breken van de spoel.
In de fabriek aangebrachte enkelpolige (FDCU) of tweepolige (FDCB) start-/eindcontacten.
Handmatige reset via handgreep.
De binnenroosters: GFOU, GAOU, GPOU zorgen voor een homogene esthetiek met de rolluikroosters uit het AVANTAGE-assortiment.
Bouw
- Frame gemaakt van RAL 9006 gekleurd aluminium profiel.
- Opvulpaneel in XPS (geëxtrudeerd polystyreen) van 18 mm dik, vastgehouden tussen 2 platen van 1 mm dik aluminium.

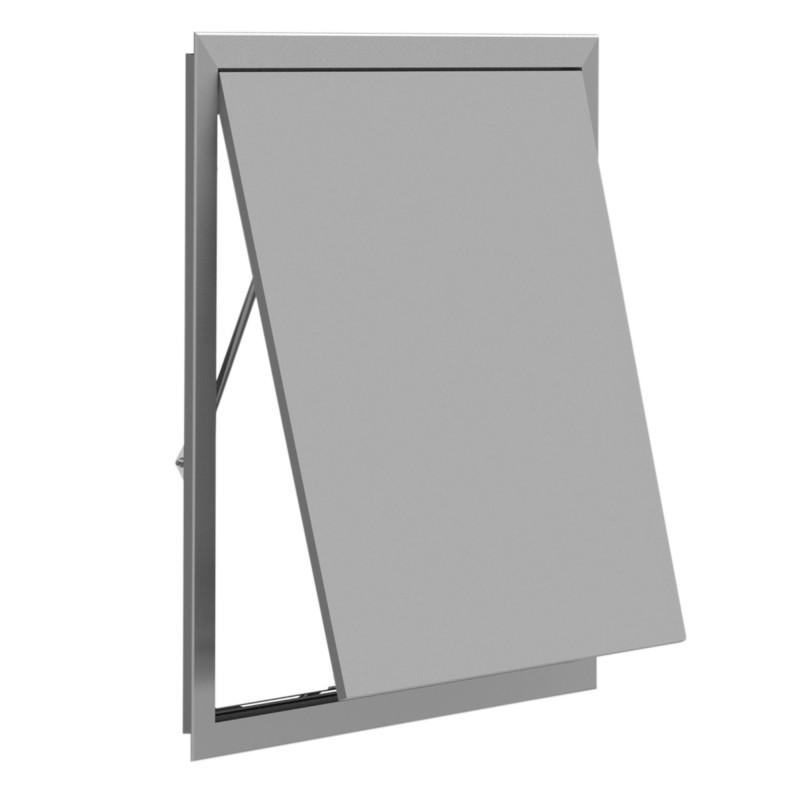

- Paneelopening: “buitenklep” met de scharnieren naar boven.
- Geleding van het paneel door twee stalen scharnieren die van buitenaf onzichtbaar zijn.

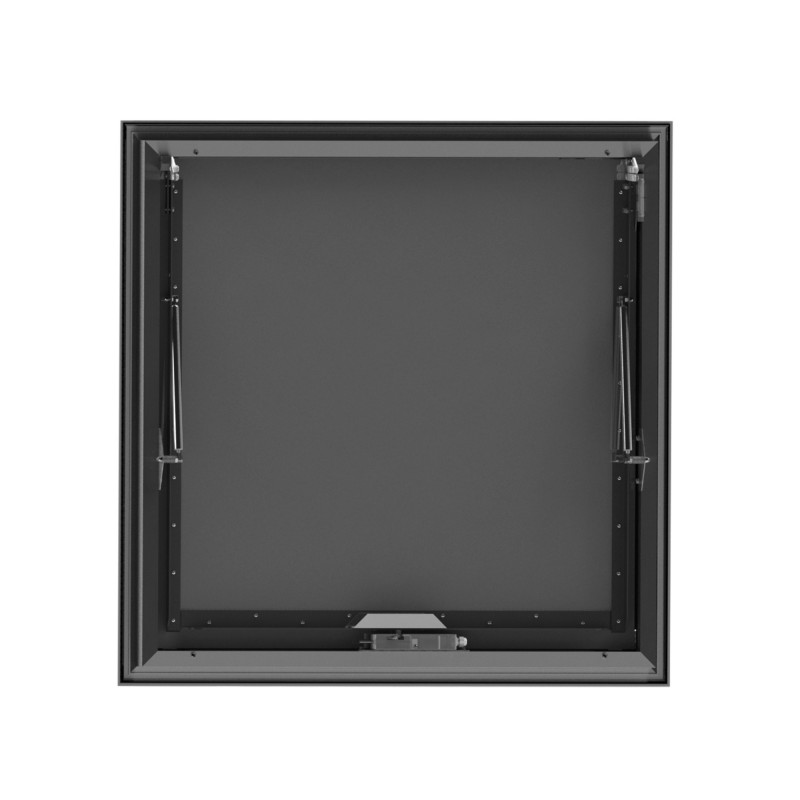

- Gevelopening met geïsoleerd paneel dat in wachtpositie wordt gehouden door een elektromagnetische spoel.
- Openen door oleopneumatische veer van de vleugel en behoud van de veiligheidspositie.
- De vleugel opent in een hoek van ongeveer 60°.
- Handmatige reset via handgreep.
- Enkelpolig (FDCU) of tweepolig (FDCB) start- en eindpositiecontact.
- Specifieke RAL-kleuren op aanvraag leverbaar.
Faciliteit
- Montage in het onderste deel (VB).
- Het gebruik van een voorframe wordt ten zeerste aanbevolen.
- Alleen installatie met horizontale paneelopening.
- In overeenstemming met NF S 61937-7 moet het apparaat dat moet worden gehanteerd voor het herbewapenen zich op een hoogte van minder dan 2,50 m van de grond bevinden.
De openingen gecodeerd in de PRIJS hebben geen optie
- De bestelling moet vergezeld zijn van:
- Een 24 of 48V triggerspoel met emissie of breuk: keuze uit VD24 of VM24 of VD48 of VM48.
- Unipolair of bipolair eind- en beginslagpositiecontact: FDCU- of FDCB-optie.
Afdekrooster GFOU, GAOU, GPOU
- Afmetingen BxH: 350x385 tot 1100x1105 mm.
- Vrij oppervlak groter dan 90%.
- GFOU : Rooster met vaste kern – aan frame gelast.
- GAOU : Afneembaar kernrooster – veersysteem.
- GPOU : Verwijderbaar kernrooster - veersysteem met vierkant veiligheidsslot voor brandweerlieden.
- Afwerking in RAL-kleur: neem contact met ons op.
- Frame met afgeronde vormen en vin in natuurlijk gekleurd geanodiseerd aluminium.
- Bevestiging van het roosterframe rechtstreeks aan de gemetselde muur met behulp van 4 schroeven (Ø3,5 mm), niet meegeleverd. De montagegaten bevinden zich op de binnenvouwterugvoer.
- Vinnen met een afgerond profiel onder een hoek van 45° - gekrompen op aluminium buizen aan de achterkant van het rooster.
Verticaal gedeelte
Verticale doorsnede met afdekrooster type GFOU, GAOU, GPOU
Paneel openen
Reservering zonder verzegeling van het voorframe
Verticale doorsnede met afdekrooster type GFOU, GAOU, GPOU
Horizontaal gedeelte
| Totale afmetingen | |
| Totale lengte | totale hoogte |
| LHT =L+84 | HHT = H+ 84 |
Paneel openen
| Hoogte (mm) | Slag d (mm) |
| 385 | 306 |
| 415 | 332 |
| 445 | 358 |
| 475 | 384 |
| 505 | 410 |
| 535 | 436 |
| 565 | 462 |
| 595 | 488 |
| 625 | 514 |
| 655 | 540 |
| 685 | 566 |
| 715 | 592 |
| 745 | 618 |
| 775 | 644 |
| 805 | 670 |
| 835 | 696 |
| 865 | 722 |
| 895 | 748 |
| 925 | 774 |
| 955 | 800 |
| 985 | 826 |
| 1015 | 852 |
| 1045 | 878 |
| 1075 | 904 |
| 1105 | 930 |
Reservering zonder verzegeling van het voorframe
(H+5mm tot 15mm) x (L+5mm tot 15mm)
