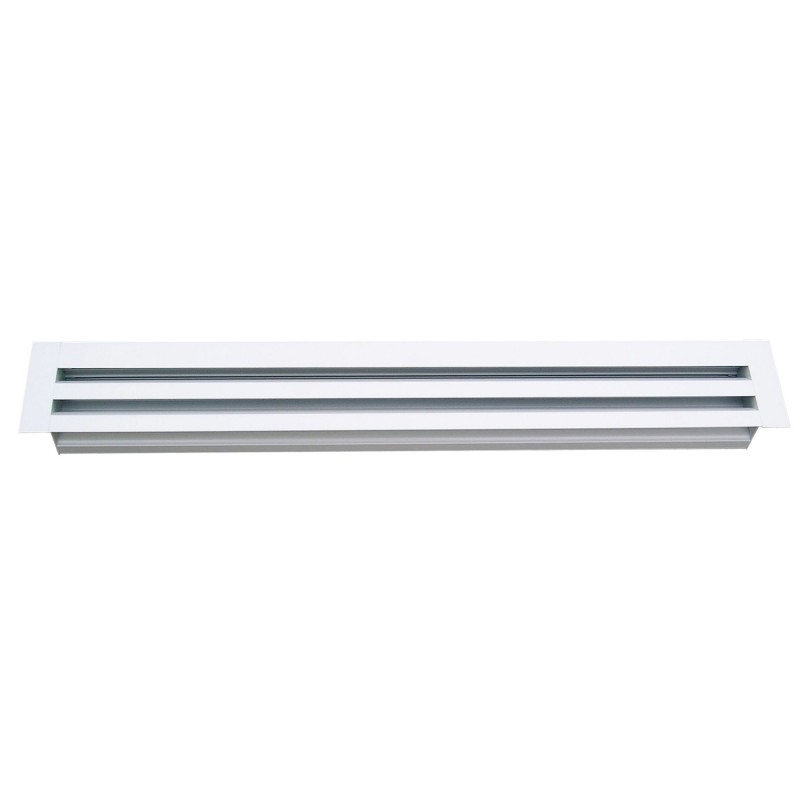

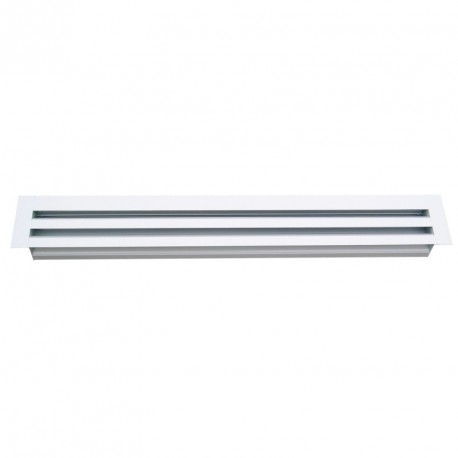

DLFF B

Diffuseurs linéaires

A fentes fixes

Agrandir l'image

DLFF B

Diffuseurs linéaires

A fentes fixes

Faible niveau sonore
Adaptés au débit variable
Modèle pour dalle 600 x 600 ou 600 x 1200 mm
Finition blanc RAL 9003 mat

Application
Climatisation, chauffage, ventilation.
Soufflage horizontal.

Bâtiments tertiaires

Bâtiments pour la restauration

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

8 modèles de 1 à 4 fentes, longueurs 300, 544 (dalle), 600, 900, 1144 (dalle), 1200 mm.

Description

Diffuseur linéaire à fentes fixes.
Diffuseur en aluminium extrudé peint en blanc RAL 9003 mat.
Profils spécifiquement conçus pour garantir une veine stable.
Perte de charge et niveau sonore réduits.
Autorise un fonctionnement en débit variable.
Fixation par clips à friction sur le plénum, et câble de retenue de la grille.
Plénum réalisé en acier galvanisé, nu ou isolé avec 6mm de mousse de mélamine gris clair M1(B-s1,d0) sur 5 faces, avec ou sans registre perforé dans le piquage.
Autre RAL : nous consulter.

Directions de soufflage

DLFF

PDFF

	1 FENTE						2 FENTES
L	300	544	600	900	1144	1200	300	544	600	900	1144	1200
B	60,6	60,6	60,6	60,6	60,6	60,6	92,6	92,6	92,6	92,6	92,6	92,6
W	48	48	48	48	48	48	80	80	80	80	80	80
T	82,5	82,5	82,5	100	120	120	82,5	100	100	120	145	145
A	60,5	60,5	60,5	60,5	60,5	60,5	60,5	60,5	60,5	60,5	80,5	80,5
H	325	325	325	325	325	325	325	325	325	325	325	325
Ø	123	123	123	158	198	198	123	158	158	198	248	248
	3 FENTES						4 FENTES
L	300	544	600	900	1144	1200	300	544	600	900	1144	1200
B	124,6	124,6	124,6	124,6	124,6	124,6	156,6	156,6	156,6	156,6	156,6	156,6
W	112	112	112	112	112	112	144	144	144	144	144	144
T	100	120	120	145	145	145	120	145	145	145	145	145
A	60,5	60,5	60,5	80,5	80,5	80,5	80,5	80,5	80,5	80,5	80,5	80,5
H	325	325	325	325	325	325	325	325	325	325	325	325
Ø	158	198	198	248	248	248	198	248	248	248	248	248

Toutes dimensions en mm. Découpe à prévoir dans le plafond = (L+25) x (W+3)

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-Mars25-DLFF-B

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-Mars25-DLFF-B

Fermer Ouvrir Notices d'installation

Données techniques (DTEC)

DTEC_DLFF-AB_150129

CT-Mars25-DLFF-B

DTEC_DLFF-AB_150129

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-Mars25-DLFF-B

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-Mars25-DLFF-B

Fermer Ouvrir Notices d'installation

Données techniques (DTEC)

DTEC_DLFF-AB_150129

FACT Diffusion d'air

Télécharger FACT - GRADA INTERNATIONAL Média verrouillé

DIFFUSION
	Sélection des grilles et diffuseurs GRADA	Modélisation de la veine d'air dans un local en fonction de température de soufflage et température ambiante été ou hiver. Permet de visualiser le profil des vitesses d'air dans la zone de confort (H<1,80m). Permet de déterminer la portée, le niveau sonore et la perte de charges du terminal sélectionné pour un débit donné. Création d'un rapport complet sur les résultats obtenus.	Désignation GRADA MSH01 DA340 CC600 DS170/DR170 DC560 WS230/WS230P WS400 WR230 HD600 EG400PF/EG400-F CS400 TS600 TE370 TE750 AD130-F/GD130-F AD100-F/GD100-F SF130 AD600 BD640 AG300/AG320 JD130/JD120/JD110 JD170/JD160/JD150 SLF SLS CB400	Désignation VIM DABR GD DATI DCDU DCFD/DCFS DDTI DJHC/DJHD DJHE DJHR DLFF B DPCD/DPCS AB DPDU DPFF A PH/PHI DPSR 2D/2DI DPSR 4D/4DI GADD A/GADD F GASD A/GASD F GCDD FG GLBF GLBF AF GSBF A/GSBF AI JDLP C/F/G JDSP C/F/G SLF SLS GCBI
