DLFF-B

Lineaire diffusors

Vaste slots

DLFF-B Groter bekijken

DLFF-B

Lineaire diffusors


Vaste slots

  • Laag geluidsniveau
  • Aangepast aan variabele stroom
  • Model voor plaat 600 x 600 of 600 x 1200 mm
  • Witte RAL 9003 matte afwerking
Toepassing

Verwarming / airconditioning / ventilatie.
Horizontaal blazen.

Tertiaire gebouwen

Tertiaire gebouwen
Gebouwen voor horeca

Gebouwen voor horeca

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

8 modellen van 1 tot 4 sleuven, lengtes 300, 544 (plaat), 600, 900, 1144 (plaat), 1200 mm.
Beschrijving
  • Lineair rooster met vaste sleuven.
  • Diffusor in geëxtrudeerd aluminium gelakt in RAL 9003 mat wit.
  • Profielen speciaal ontworpen om een stabiele ader te garanderen.
  • Verminderde drukval en geluidsniveau.
  • Maakt een variabel debiet mogelijk.
  • Bevestiging door middel van frictieclips aan het plenum en kabel voor het vasthouden van het rooster.
  • Plenum van verzinkt staal, kaal of 5-zijdig geïsoleerd, met of zonder register geperforeerd in de aansluiting.

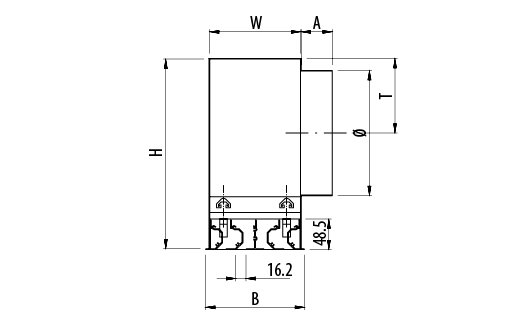

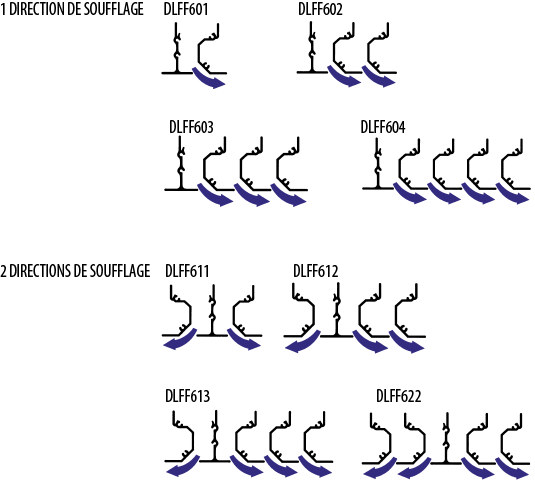

blazen richtingen



DLFF


PDFF





1 Sleuf 2 Sleuven
L 300 544 600 900 1144 1200 300 544 600 900 1144 1200
B 60,6 60,6 60,6 60,6 60,6 60,6 96,2 96,2 96,2 96,2 96,2 96,2
W 48 48 48 48 48 48 80 80 80 80 80 80
T 82,5 82,5 82,5 100 120 120 82,5 100 100 120 145 145
A 58 58 58 58 58 58 58 58 58 58 78 78
H 300 300 300 300 300 300 325 325 325 325 325 325
Ø 123 123 123 158 198 198 123 158 158 198 248 248
3 Sleuven 4 Sleuven
L 300 544 600 900 1144 1200 300 544 600 900 1144 1200
B 124,6 124,6 124,6 124,6 124,6 124,6 156,6 156,6 156,6 156,6 156,6 156,6
W 112 112 112 112 112 112 144 144 144 144 144 144
T 100 120 120 145 145 145 120 145 145 145 145 145
A 58 58 58 78 78 78 58 78 78 78 78 78
H 325 325 325 325 325 325 325 325 325 325 325 325
Ø 158 198 198 248 248 248 198 248 248 248 248 248

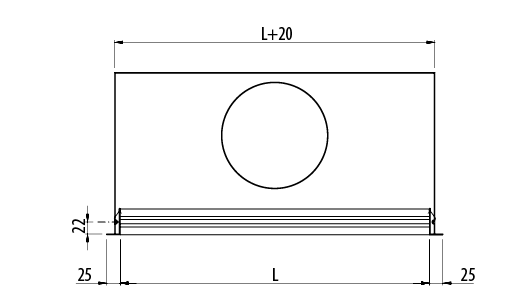

Alle afmetingen in mm. Uitsparing aan te brengen in het plafond = (L + 25) x (B + 3)

Dichtbij Open Gedetailleerde specificaties:

Tekstcataloguspagina's (CT)

CT-DLFF-B.pdf Voeg toe aan je winkelwagen CT-Janv23-DLFF-B

Dichtbij Open Publieke tariefprijs

Prijscataloguspagina's (CP)

CP-DLFF-B.pdf Voeg toe aan je winkelwagen CP-Fev24-DLFF-B

Dichtbij Open Installatie instructies

Technische gegevens (DTEC)

pdf Voeg toe aan je winkelwagen DTEC_DLFF-AB_150129

Dichtbij Open IMMEUBLE BUREAUX CONSTANTINE - GRENOBLE - REHABILITATION

Alleen kantoren

38 - Isère

Année : 2017

Maître d'ouvrage : CERIM IMMOBILIER - GRENOBLE

BET Fluides : CLIMATIC INGENIERIE FLUIDES - GRENOBLE

Installateur : DELTACLIM - FONTAINE 38600 (dep. 38)


Geïnstalleerde producten:
