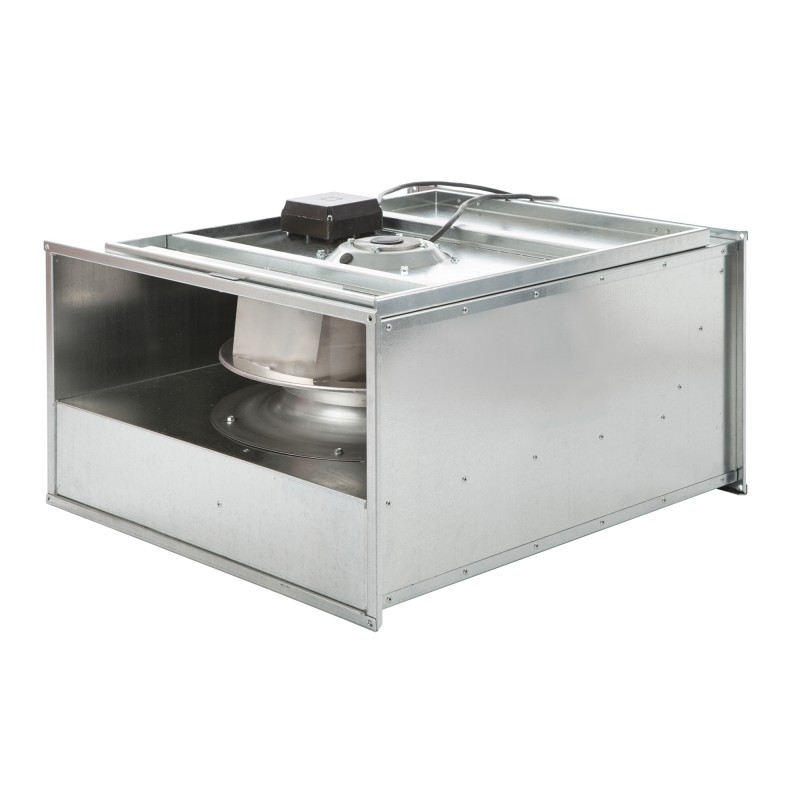

IRB - IRT
Ventilateurs en ligne
Rectangulaires - Réaction < 10000 m3/h
Agrandir l'image
IRB - IRT
Nouveau produit
 |
Conforme ErP 2018 - UVNR |
|||
 |
||||
- Extraction ou insufflation
- Fonctionnement dans toutes les positions
- Turbine facilement nettoyable
- Faible hauteur
Application
Insertion directe dans un réseau rectangulaire.
Fonctionnement dans toutes les positions.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
7 tailles
Débits de 100 à 10 000 m3/h.
Construction
Motorisation
IRB
Sélection ventilateurs standards
Débits de 100 à 10 000 m3/h.
Construction
- Caisson en tôle d’acier galvanisé.

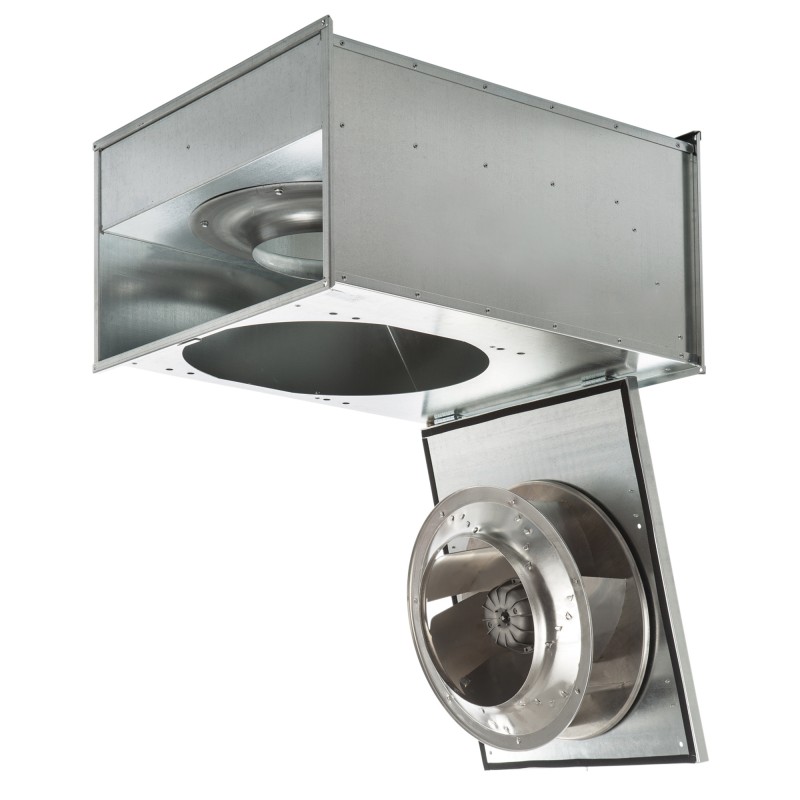

- Moto-turbine fixée sur couvercle amovible.
- Turbine à réaction en tôle d’aluminium, montée en accouplement direct sur l’arbre moteur.
- Boite à bornes déportée.
Motorisation
IRB
- Moteur AC 1 vitesse monophasé 230 V, 50 Hz, variable en tension.
- Moteur IP44, classe F, avec protection thermique intégrée non raccordée : modèles IRB 2-180, IRB 2-200, IRB 4-225, IRB 4-315 A.
- Moteur IP54, classe F, avec protection thermique intégrée non raccordée : pour tous les autres modèles.
- Moteur AC 1 vitesse triphasé 230/400 V, 50 Hz, variable en fréquence.
- Moteur IP54, classe F, avec protection thermique intégrée non raccordée.

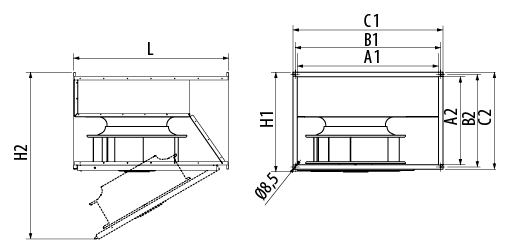

Sélection ventilateurs standards
|
Taille |
A1 |
A2 |
B1 |
B2 |
C1 |
C2 |
H1 |
H2 |
L |
|
180 |
300 |
150 |
320 |
170 |
340 |
190 |
200 |
480 |
375 |
|
200 |
400 |
200 |
420 |
220 |
440 |
240 |
250 |
650 |
500 |
|
225 |
500 |
250 |
520 |
270 |
540 |
290 |
300 |
730 |
530 |
|
315 |
600 |
350 |
620 |
370 |
640 |
390 |
405 |
1020 |
720 |
|
355 |
700 |
400 |
720 |
420 |
740 |
440 |
460 |
1135 |
790 |
|
400 |
800 |
500 |
820 |
520 |
845 |
545 |
565 |
1330 |
880 |
|
450 |
1000 |
500 |
1020 |
520 |
1045 |
545 |
565 |
1430 |
980 |
